分析本田讴歌RL EPS(动力转向电控系统)故障诊断
来源:本站整理  作者:佚名  2014-01-20 14:04:08

    五、症状故障检修
    1. EPS指示灯未点亮

    将点火开关转至ON(II)位置,或按下engine start/stop(发动机启动/停止)按钮以选择ON模式,并观察EPS指示灯。
EPS指示灯是否点亮?
    是----此时系统正常。
    否----对仪表控制单元进行故障排除。
    2. EPS指示灯未熄灭,且未存储DTC
    ①将点火开关转至LOCK(0)位置,或按下engine start/stop(发动机启动/停止)按钮以选择OFF模式。
    ②检查驾驶员侧仪表板下保险丝/继电器盒中的6号(7.5A)保险丝。
    保险丝是否熔断?
    是----转至步骤③。
    否----重新安装已检查的保险丝,然后转至步骤⑦。
    ③断开EPS控制单元连接器D(28针)。

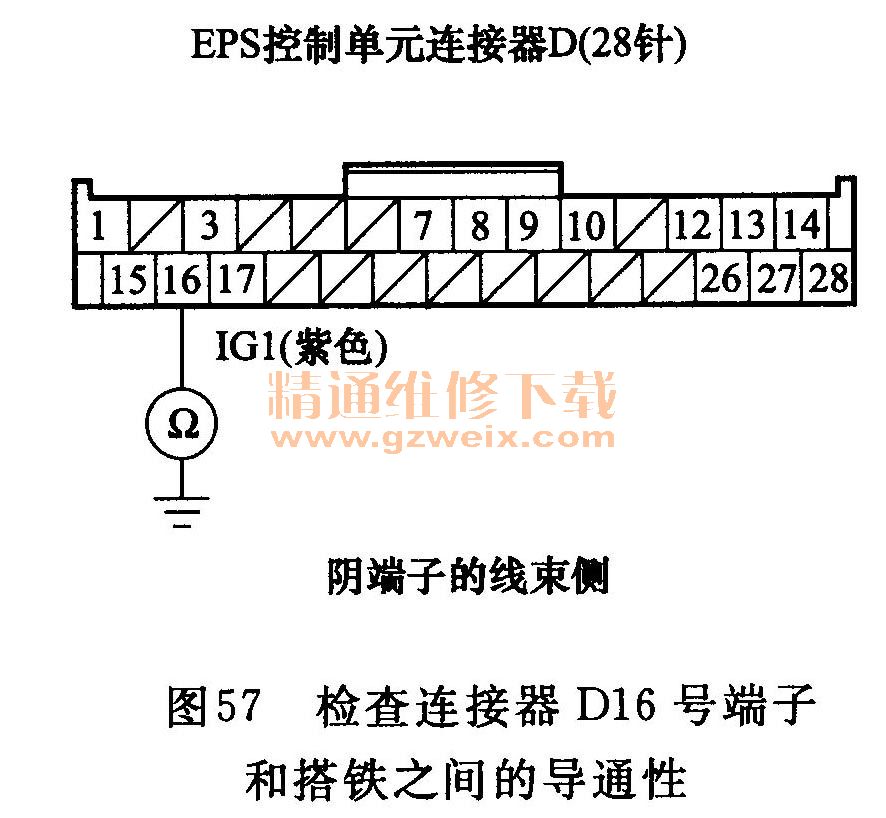

    ④检查 EPS控制单元连接器D(28针)16号端子和车身搭铁之间是否导通,如图57所示。

    是否导通?
    是----修理EPS控制单元和驾驶员侧仪表板下保险丝/继电器盒中的6号(7. 5A)保险丝之间线束对车身搭铁的短路。
    否----将新的6号(7. 5A)保险丝安装到驾驶员侧仪表板下保险丝/继电器盒中,然后转至步骤⑤。
    ⑤重新连接EPS控制单元连接器D(28针)。
    ⑥启动发动机,并观察EPS指示灯。
    EPS指示灯是否先点亮,然后熄灭?
    是----间歇性故障。此时系统正常。
    否----更换EPS控制单元。
    ⑦断开EPS控制单元连接器D(28针)。
    ⑧将点火开关转至ON(II)位置,或按下engine start/stop(发动机启动/停止)按钮以选择ON模式。

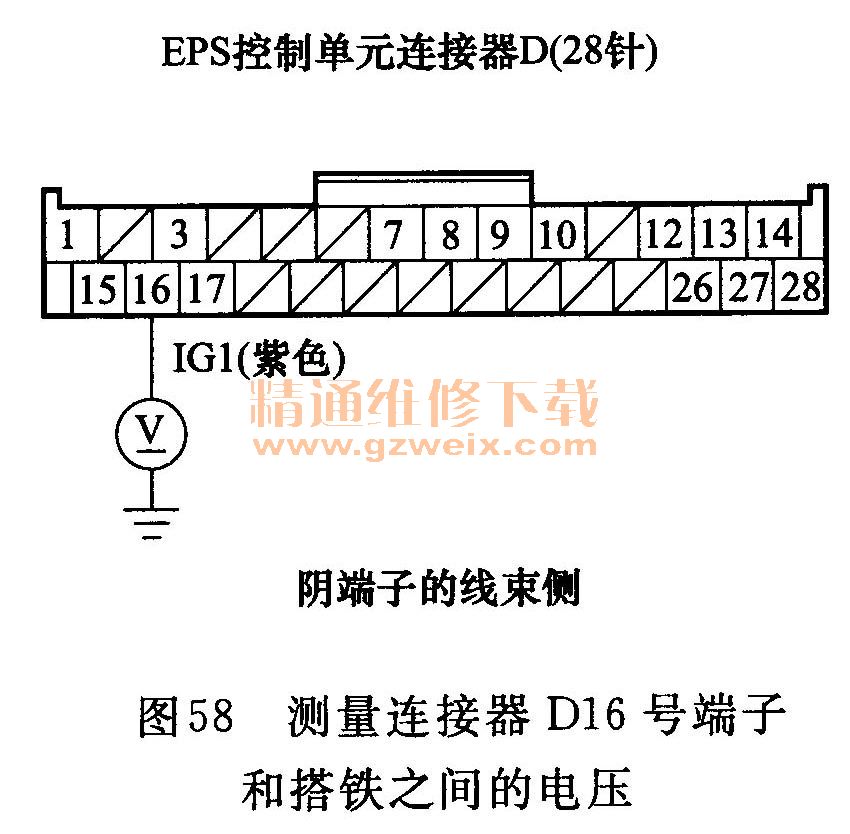

    ⑨测量EPS控制单元连接器D(28针)16号端子和车身搭铁之间的电压,如图58所示。

    是否有蓄电池电压?
    是----转至步骤⑩。
    否----修理EPS控制单元和驾驶员侧仪表板下保险丝/继电器盒之间线束的断路。
    ⑩将点火开关转至LOCK(0)位置,或按下engine start/stop(发动机启动/停止)按钮以选择OFF模式。
    11断开EPS控制单元连接器A(2针)。

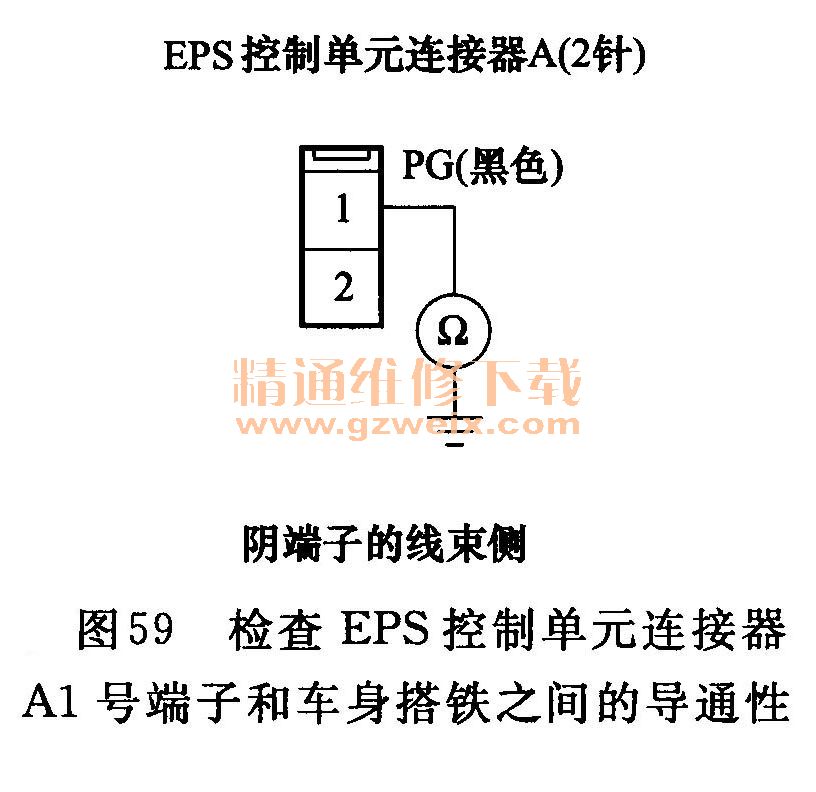

    12检查EPS控制单元连接器A(2针)1号端子和车身搭铁之间是否导通,如图59所示。

    是否导通?
    是----转至步骤13。
    否----修理EPS控制单元和车身搭铁(G204)之间线束的断路。
