分析本田讴歌RL EPS(动力转向电控系统)故障诊断
来源:本站整理  作者:佚名  2014-01-20 14:04:08

    17. DTC71-01: EPS电机转角传感器(SIN/COS信号)(转向诊断)
        DTC71 -02: EPS电机转角传感器(SIN/COS空档位置学习)(初始诊断)
        DTC71-03: EPS电机转角传感器(SIN/COS信号)(转向诊断)

    ①将点火开关转至ON(II)位置,或按下engine start/stop(发动机启动/停止)按钮以选择ON模式。
    ②使用HDS清除故障诊断码。
    ③将点火开关转至LOCK(0)位置,或按下engine start/stop(发动机启动/停止)按钮以选择OFF模式。
    ④启动发动机。
    ⑤将方向盘右转或左转,并等待10s或更长时间。
    ⑥使用HDS检查故障诊断码。
    是否显示DTC71-01、71-02或71-03?
    是----转至步骤⑦。
    否----对显示的DTC进行故障排除。如果不显示DTC,则此时系统正常。
    ⑦将点火开关转至LOCK(0)位置,或按下。ngine start/stop(发动机启动/停止)按钮以选择OFF模式。
    ⑧断开EPS控制单元连接器D(28针)。

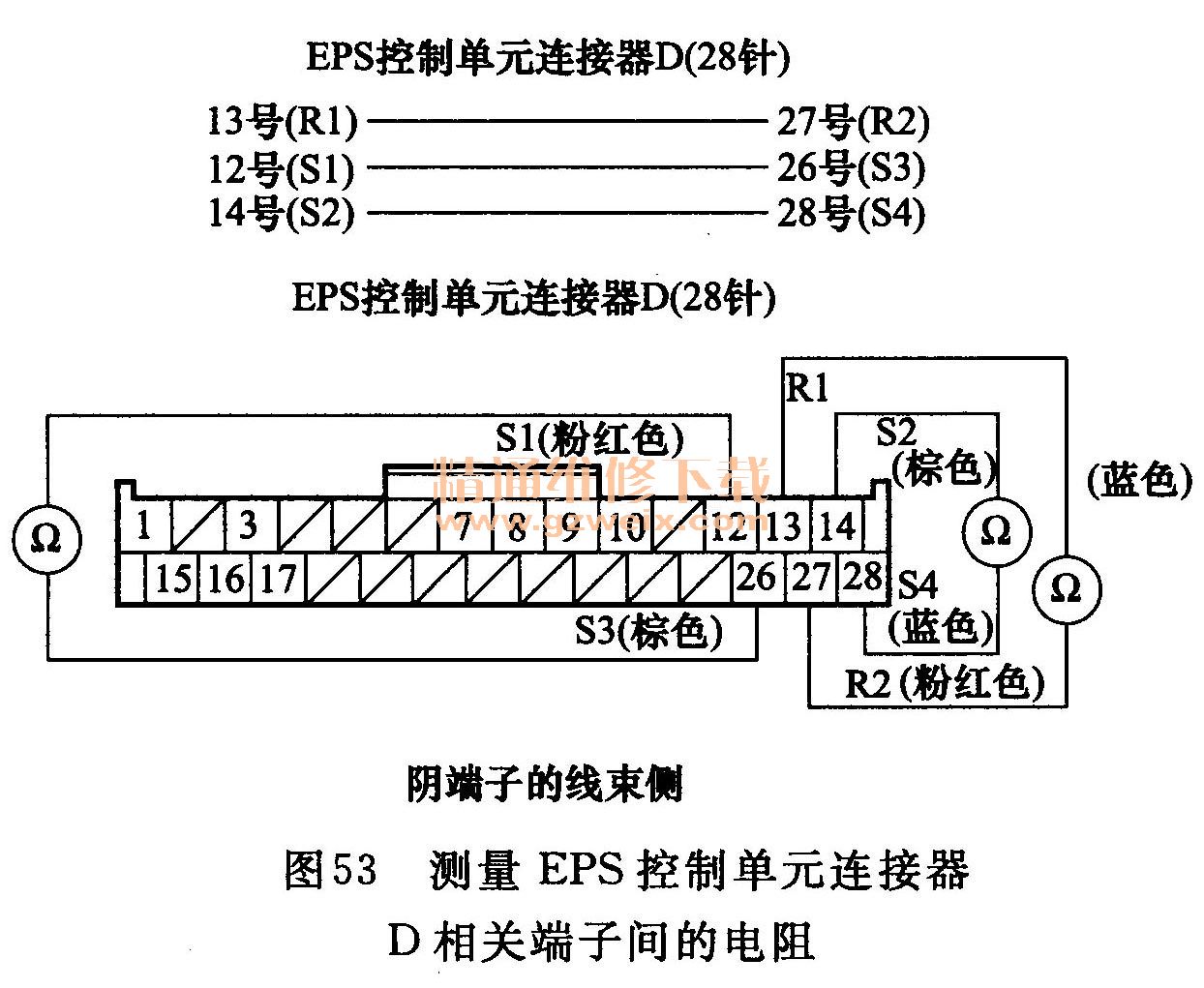

    ⑨测量EPS控制单元连接器D(28针)下列端子之间的电阻,如图53所示。

    电阻是否在R1-R2 5-50Ω、S1-S3 10-100Ω和S2-S4 10-100Ω之间?
    是----转至步骤⑩。
    否----转至步骤13。

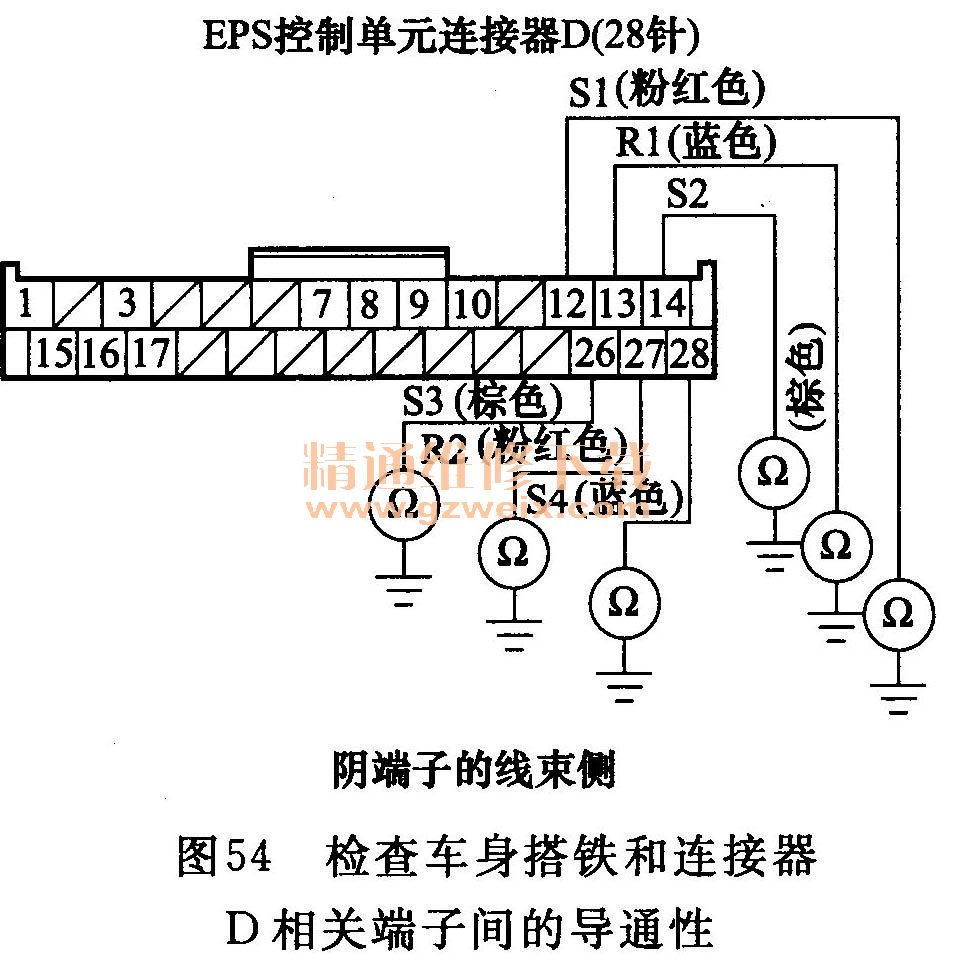

    ⑩分别检查车身搭铁和EPS控制单元连接器D(28针)12号、13号、14号、26号、27号和28号端子之间是否导通,如图54所示。

    是否导通?
    是----转至步骤11。
    否----检查EPS控制单元连接器端子是否松动,如有必要,进行修理。如果发现连接不良,则更换EPS控制单元。
11断开EPS电机转角传感器6针连接器。

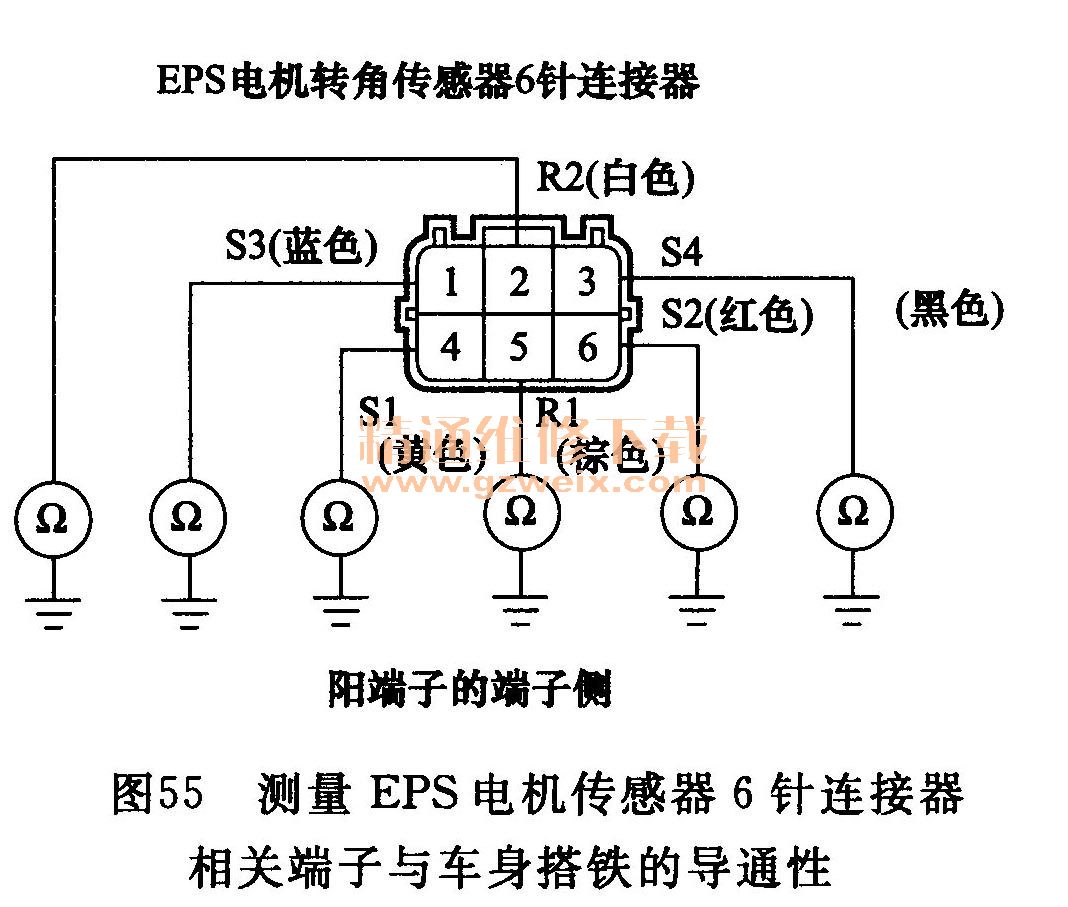

    12在传感器侧,分别检查车身搭铁与EPS电机转角传感器6针连接器1号、2号、3号、4号、5号和6号端子之间是否导通,如图55所示。

    是否导通?
    是----EPS电机转角传感器故障(内部故障)或线束对车身搭铁短路(传感器侧),更换转向器。
    否----修理EPS电机转角传感器6针连接器和EPS控制单元之间线束对车身搭铁的短路。
    13断开EPS电机转角传感器6针连接器。

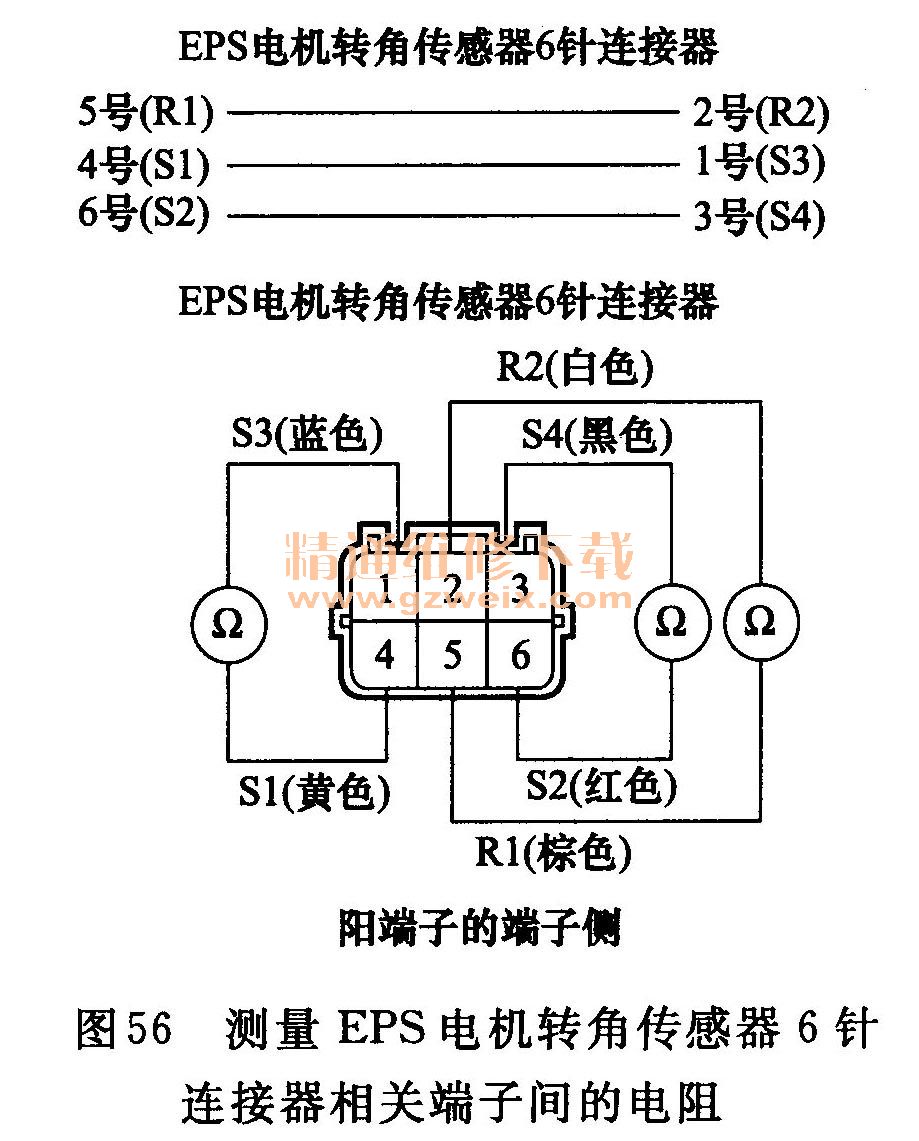

    14在传感器侧,测量EPS电机转角传感器6针连接器下列端子之间的电阻,如图56所示。

    电阻是否在R1-R25-50Ω, S1-S310-100Ω和S2-S410-100Ω之间?
    是----EPS电机转角传感器6针连接器和EPS控制单元之间线束断路或对车身搭铁短路。
    否----EPS电机转角传感器故障(内部故障)或线束对车身搭铁短路(传感器侧),更换转向器。

    18. DTC71-04: EPS电机转角传感器(检查信号)(常规诊断)
    ①将点火开关转至ON(II)位置,或按下engine start/stop(发动机启动/停止)按钮以选择ON模式。
    ②使用HDS清除故障诊断码。
    ③将点火开关转至LOCK(0)位置,或按下engine start/stop(发动机启动/停止)按钮以选择OFF模式。
    ④启动发动机。
    ⑤将方向盘右转或左转,并等待10s或更长时间。
    ⑥使用HDS检查故障诊断码。
    是否显示DTC71-04?
    是----转至步骤⑦。
    否----对显示的DTC进行故障排除。如果不显示DTC,则此时系统正常。
    ⑦将点火开关转至LOCK(0)位置,或按下 engine start/stop(发动机启动/停止)按钮以选择OFF模式。
    ⑧断开EPS控制单元连接器D(28针)。
    ⑨测量EPS控制单元连接器D(28针)的13号和27号端子之间的电阻。
    电阻是否在5-50Ω之间?
    是----转至步骤⑩。
    否----转至步骤13。
    ⑩分别检查车身搭铁与EPS控制单元连接器D(28针)的13号和27号端子之间是否导通。
    是否导通?
    是----转至步骤11。
    否----检查EPS控制单元连接器端子是否松动,如有必要,进行修理。如果发现连接不良,则更换EPS控制单元。
    11断开EPS电机转角传感器6针连接器。
    12在传感器侧,分别检查车身搭铁与EPS电机转角传感器6针连接器2号和5号端子之间是否导通。
    是否导通?
    是----EPS电机转角传感器故障(内部故障)或线束对车身搭铁短路(传感器侧),更换转向器。
    否----修理EPS电机转角传感器6针连接器和EPS控制单元之间线束对车身搭铁的短路。
    13断开EPS电机转角传感器6针连接器。
    14在传感器侧,测量EPS电机转角传感器6针连接器2号和5号端子之间的电阻。
    电阻是否在5-50Ω之间?
    是----EPS电机转角传感器6针连接器和EPS控制单元之间线束断路或对车身搭铁短路。
    否----EPS电机转角传感器故障(内部故障)或线束对车身搭铁短路(传感器侧),更换转向器。
