6. DTC 22-01:发动机转速信号(初始诊断)
①启动发动机。
②使用HDS检查EPS DATA LIST中的ENGINE SPEED,
是否显示0r/min?
是----转至步骤③。
否----间歇性故障,此时系统正常。检查PCM和EPS(LKAS)控制单元是否连接不良或端子松动。
③将点火开关转至OFF的位置。
④断开EPS(LKAS)控制单元连接器D(28针)。
⑤启动发动机。

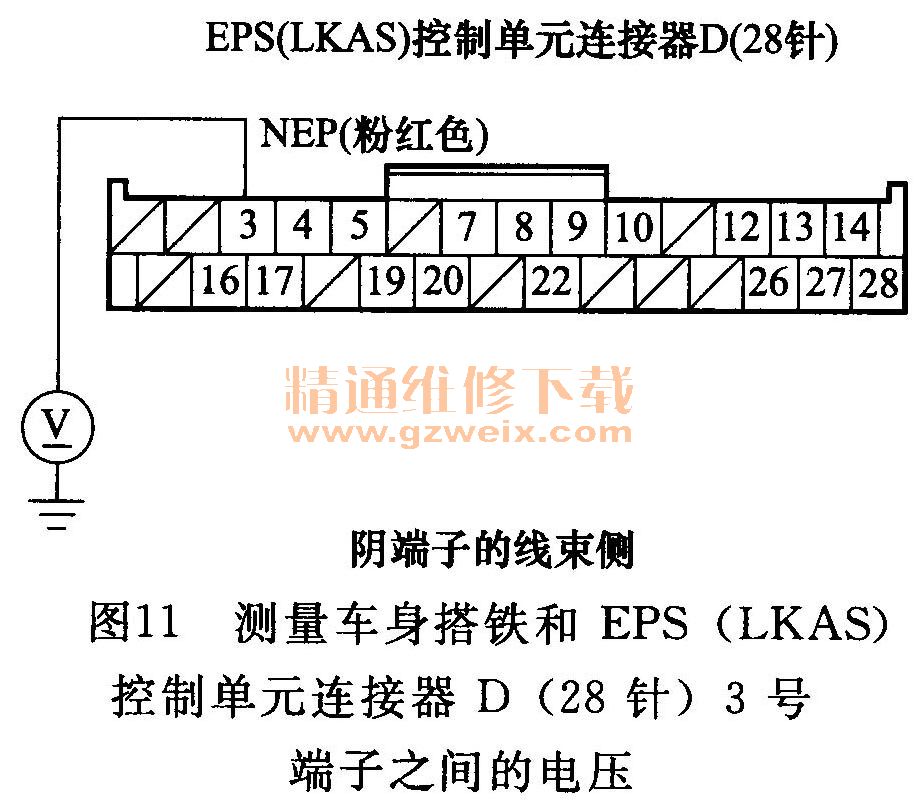

⑥测量车身搭铁和EPS(LKAS)控制单元连接器D(28针)3号端子之间的电压,如图11所示。
是否有电压?
是----转至步骤⑦。
否----转至步骤12。
⑦将点火开关转至OFF的位置。
⑧使用HDS短接SCS线路。
⑨断开PCM连接器E(31针)。
⑩将点火开关转至ON(II)的位置。

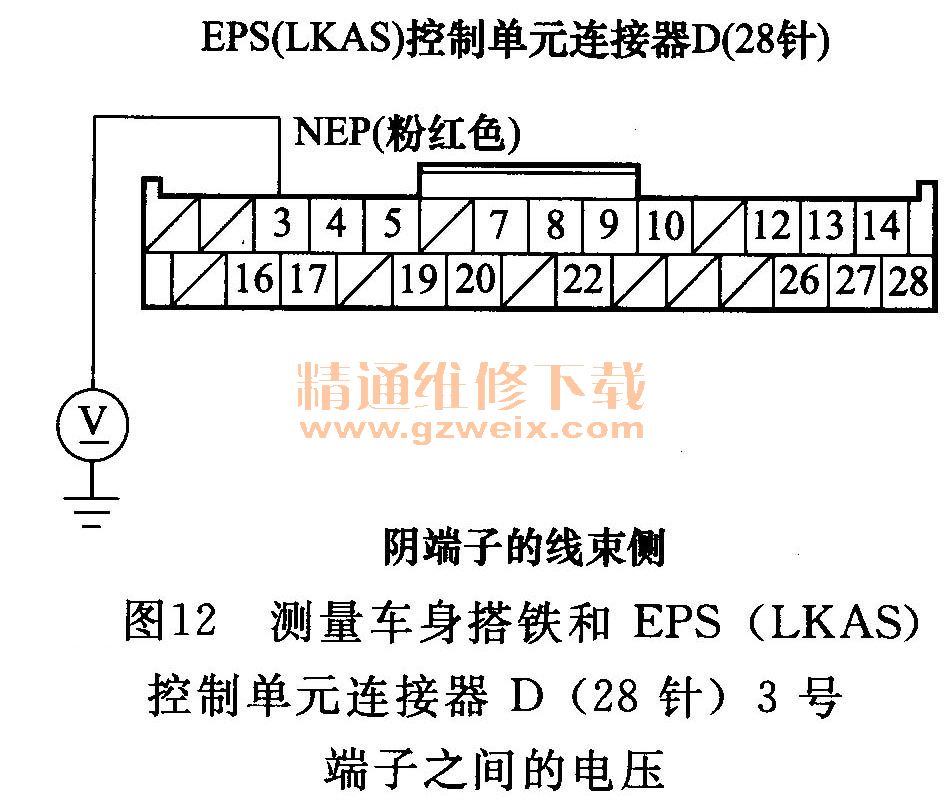

11测量车身搭铁和EPS(LKAS)控制单元连接器D(28针)3号端子之间的电压,如图12所示。
电压是否为0.1 V或更高?
是----修理EPS(LKAS)控制单元和PCM之间线束对电源的短路。
否----检查EPS(LKAS)控制单元连接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS(LKAS)控制单元。
12将点火开关转至OFF的位置。
13使用HDS短接SCS线路。
14断开PCM连接器E(31针)。
15断开主动噪声控制单元16针连接器。
16检查车身搭铁和EPS(LKAS )控制单元连接器D(28针)3号端子之间是否导通。
是否导通?
是----修理EPS(LKAS)控制单元和PCM之间线束对车身搭铁的短路。
否----转至步骤17。

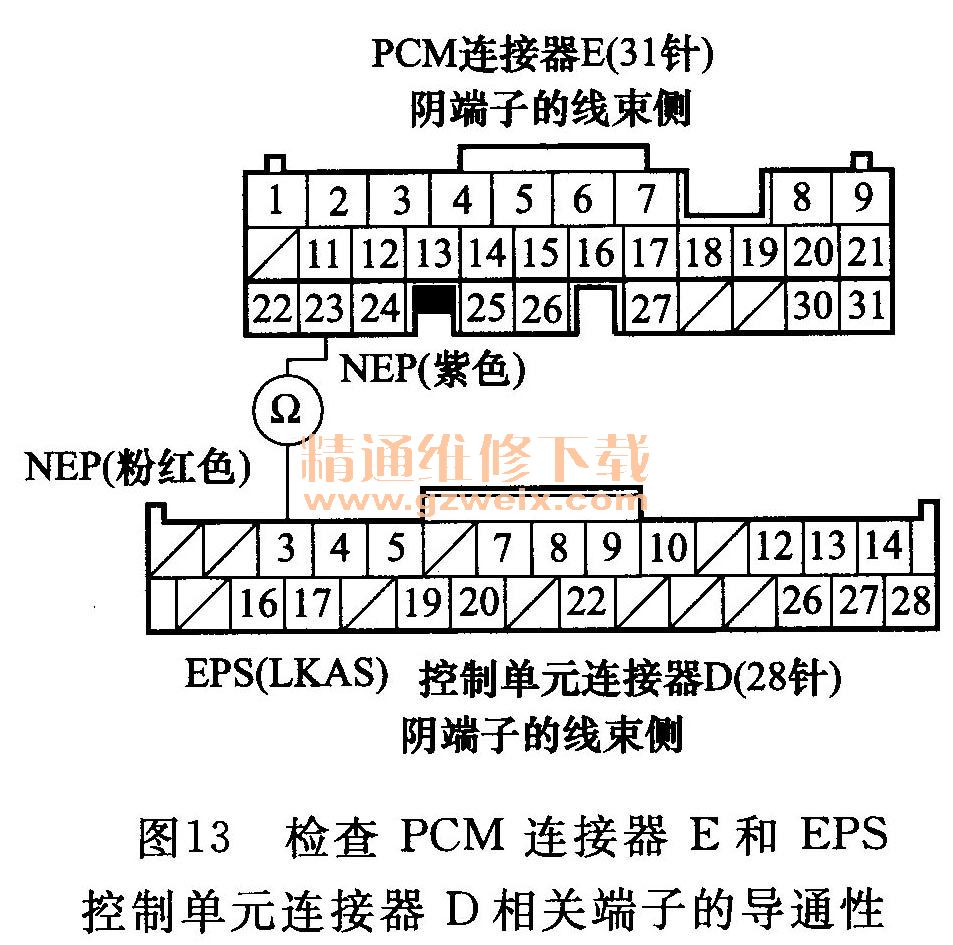

17检查PCM连接器E(31针)23号端子和EPS(LKAS)控制单元连接器D(28针)3号端子之间是否导通,如图13所示。
是否导通?
是----检查 PCM是否连接不良或端子松动。如有必要,用已知良好的PCM替换并重新检查。
否----修理EPS(LKAS)控制单元和PCM之间线束的断路。
7. DTC 32-01: EPS(LKAS)控制单元内部电路(电流传感器)(初始诊断)
DTC 32-02: EPS(LKAS)控制单元内部电路(电流传感器)(常规诊断)
DTC 35-01: EPS(LKAS)控制单元内部电路(CPU)(初始诊断/常规诊断)
DTC 35-02: EPS(LKAS)控制单元内部电路(EEPROM)(初始诊断)
DTC 35-04: EPS(LKAS)控制单元内部电路(CPU通信)(常规诊断)
DTC 35-06: EPS(LKAS)控制单元内部电路(ITN通信)(常规诊断)
DTC 35-07: EPS(LKAS)控制单元内部电路(INHL/ INHR口)(初始诊断/常规诊断)
DTC 36-02: EPS(LKAS)控制单元内部电路(INH输出电路)(初始诊断)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④启动发动机。
⑤使用HDS检查DTC。
是否显示DTC 32-01、 DTC 32-02、 DTC 35-01、 DTC 35-02、 DTC 35-04、 DTC 35-06、DTC 35-07或DTC 36-02?
是----更换EPS(LKAS)控制单元。
否----此时系统正常。
8. DTC 32-07: EPS(LKAS)控制单元内部电路(电流传感器)(转向诊断)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④启动发动机。
⑤将方向盘右转或左转,并等待10s或更长时间。
⑥使用HDS检查DTC。
是否显示DTC 32-07?
是----更换EPS(LKAS)控制单元。
否----此时系统正常。
9. DTC 32-08:电流传感器(常规诊断)
DTC 32-09:电流传感器(初始诊断)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④启动发动机。
⑤将方向盘右转或左转,并等待10s或更长时间。
⑥使用HDS检查DTC。
是否显示DTC 32-08或DTC 32-09?
是----转至步骤⑦。
否----间歇性故障,此时系统正常。检查电机和EPS(LKAS)控制单元是否连接不良或端子松动。
⑦将点火开关转至OFF的位置。
⑧断开EPS(LKAS)控制单元连接器B(2针)。
⑨断开EPS(LKAS)控制单元连接器C(2针)。

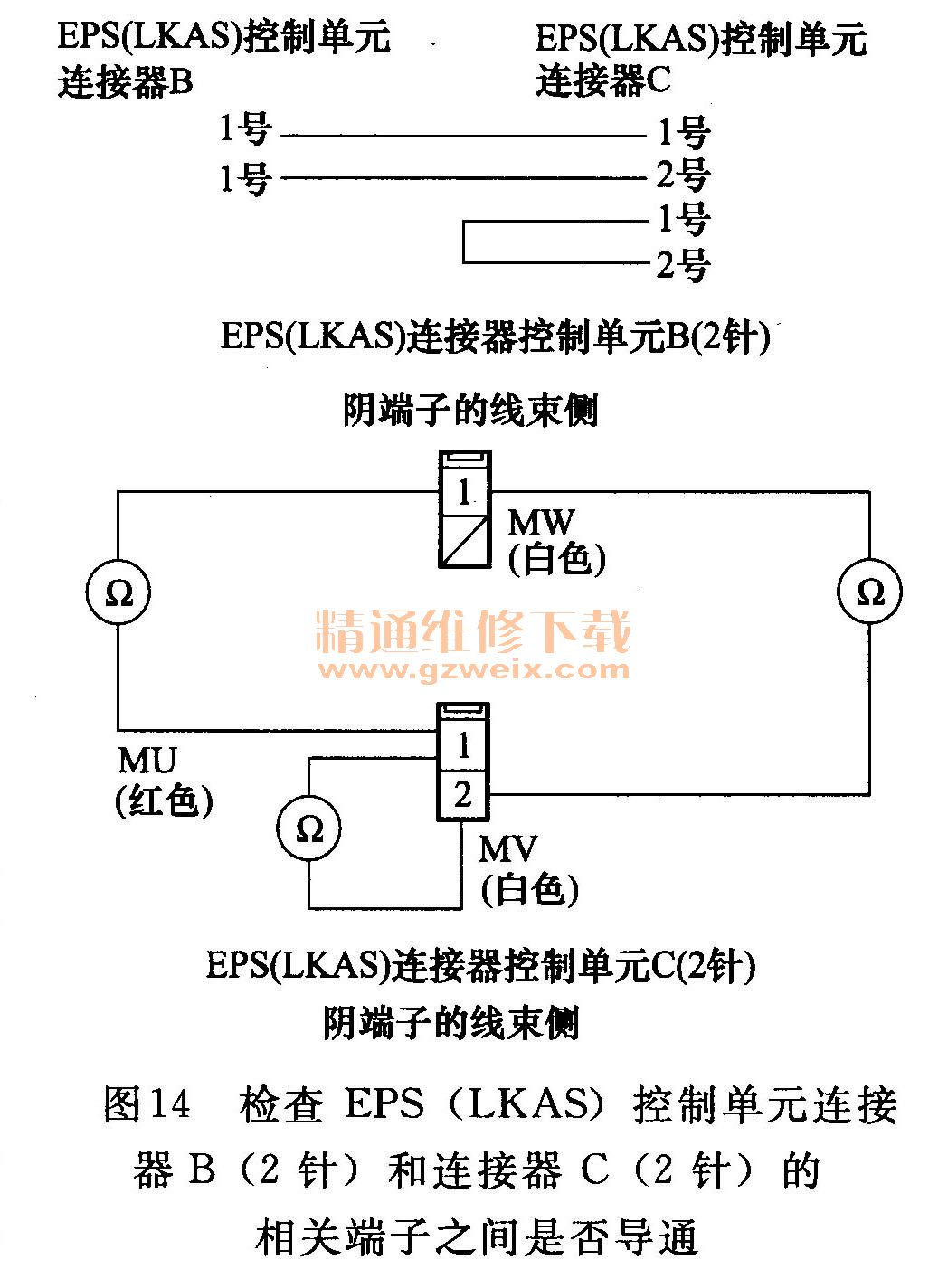

⑩检查EPS(LKAS)控制单元连接器B(2针)和连接器C(2针)的下列端子之间是否导通如图14所示。
是否导通?
是----检查EPS(LKAS)控制单元连接器和电机连接器是否端子松动,如有必要,进行修理。如果未发现连接不良,则更换EPS(LKAS)控制单元。
否----转至步骤11。
11断开电机1针连接器。
12断开电机2针连接器。

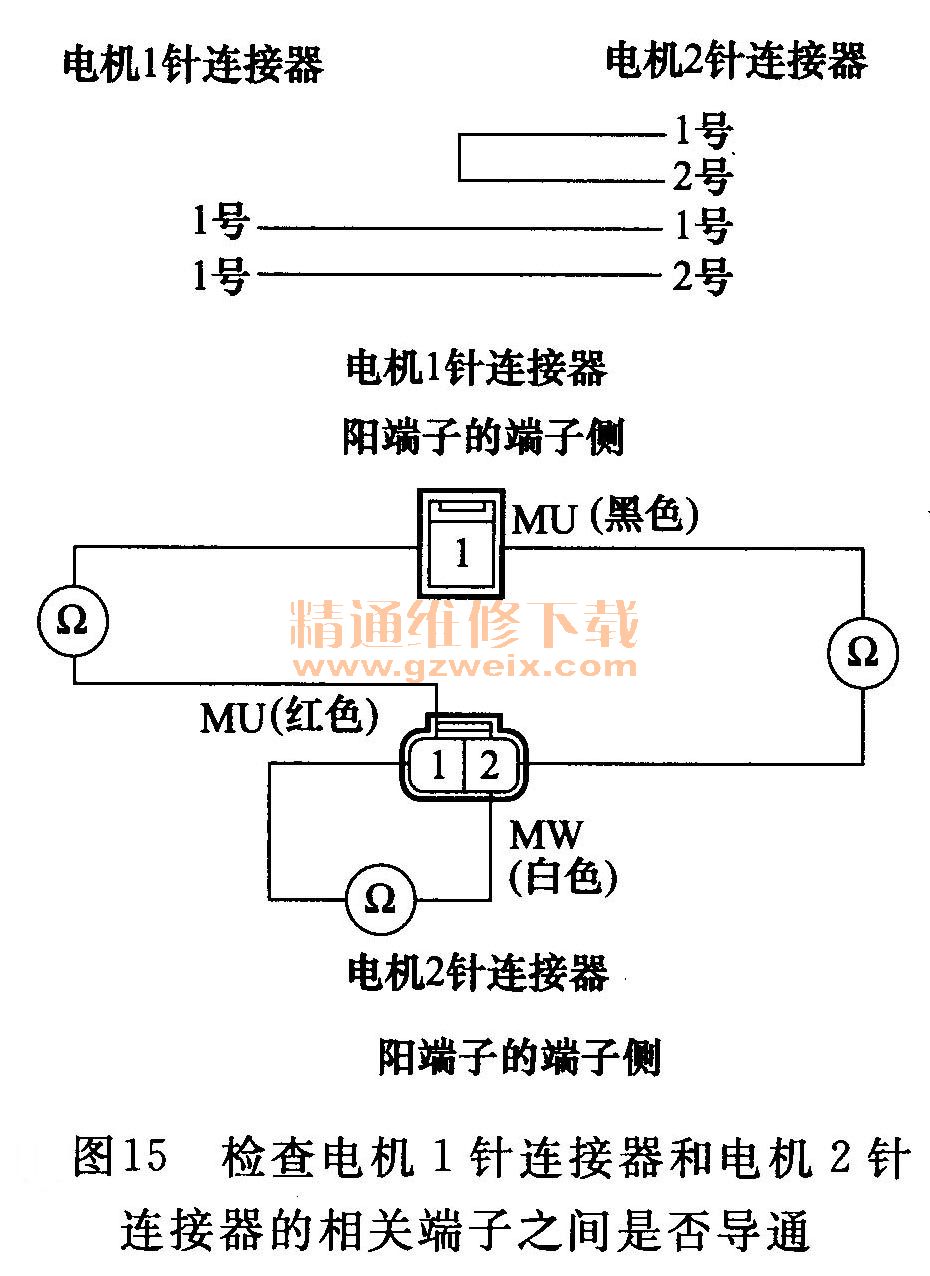

13在电机侧,检查电机1针连接器和电机2针连接器的下列端子之间是否导通,如图15所示。
是否导通?
是----修理EPS(LKAS)控制单元和电机之间线束的断路。
否----更换电机。电机线束或电机内部电路存在断路故障。
10. DTC 33-01:下FET卡在ON位置(初始诊断)DTC 33-06:下FET卡在 ON位置(常规诊断)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④启动发动机。
⑤使用HDS检查DTC。
是否显示DTC 33-01或DTC 33-06?
是----转至步骤⑥。
否----此时系统正常。
⑥将点火开关转至OFF的位置。
⑦断开EPS(LKAS)控制单元连接器B(2针)。
⑧断开EPS(LKAS)控制单元连接器C(2针)。

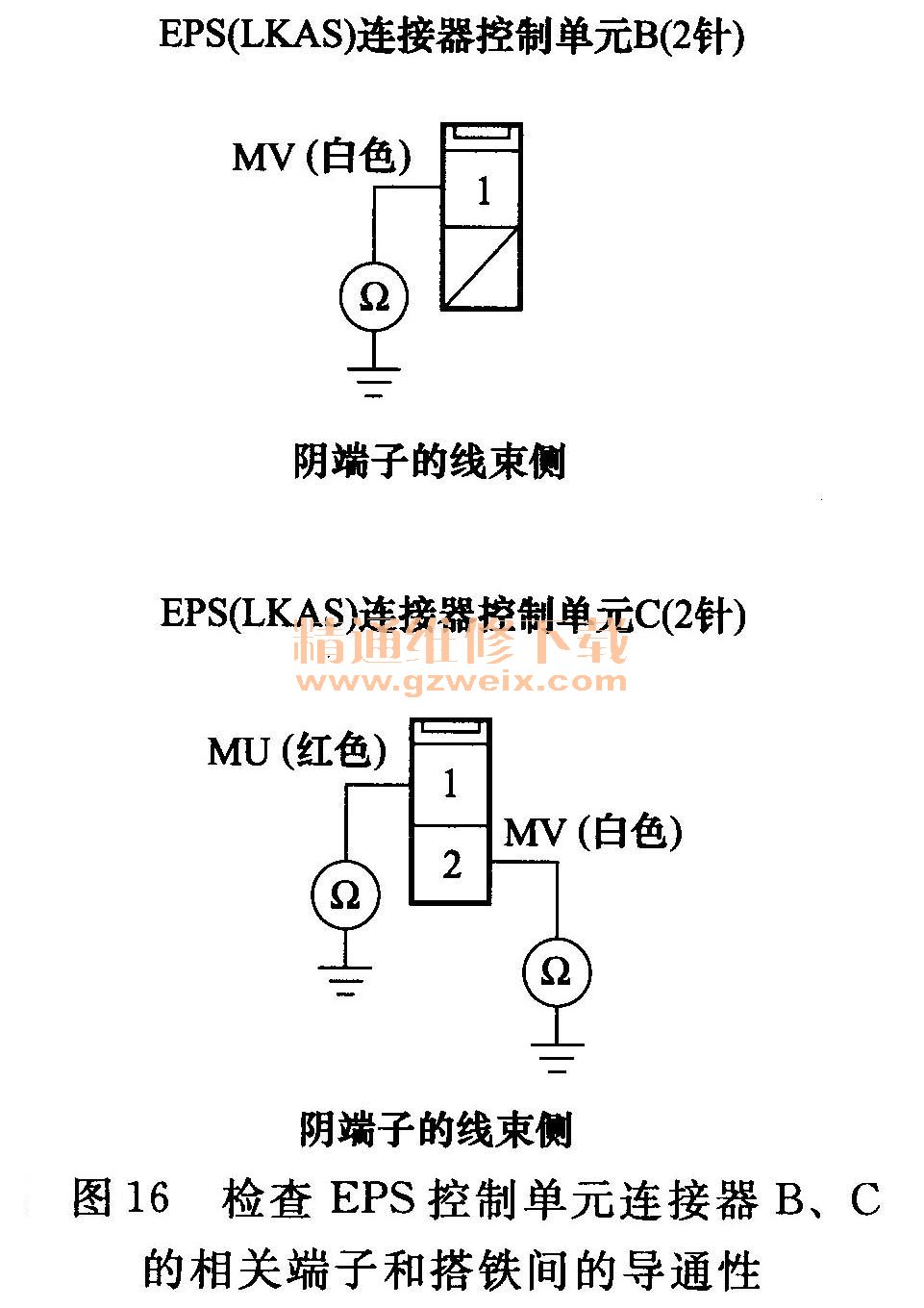

⑨分别检查车身搭铁和EPS(LKAS)控制单元连接器B(2针)1号端子、连接器C(2针)1号端子、连接器C(2针)2号端子之间是否导通,如图16所示。
是否导通?
是----转至步骤⑩。
否----更换EPS(LKAS)控制单元。
⑩断开电机1针连接器。
11断开电机2针连接器。

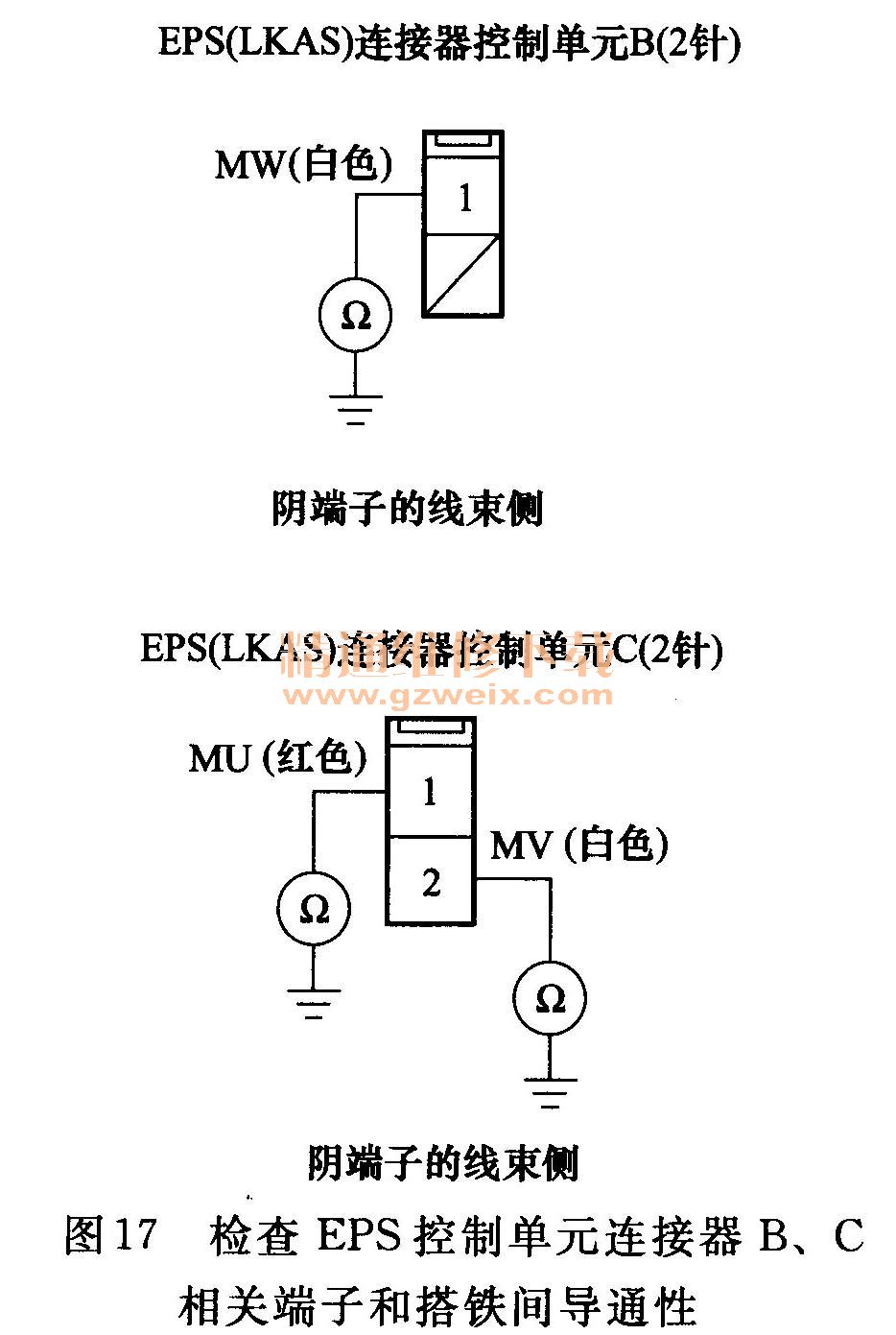

12分别检查车身搭铁和EPS(LKA自控制单元连接器B(2针)1号端子、连接器C(2针)1号端子、连接器C(2针)2号端子之间是否导通,如图17所示。
是否导通?
是----修理EPS(LKAS)控制单元和电机之间线束对车身搭铁的短路。
否----更换电机。电机线束或电机内部电路存在短路故障。
11. DTC 33-02:上FET卡在ON位置(初始诊断)
DTC 33-07:上FET卡在ON位置(常规诊断)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④启动发动机。
⑤使用HDS检查DTC。
是否显示DTC 33-02或DTC 33-07?
是----转至步骤⑥。
否----此时系统正常。
⑥将点火开关转至OFF的位置。
⑦断开EPS(LKAS)控制单元连接器B(2针)。
⑧断开EPS(LKAS)控制单元连接器C(2针)。
⑨将点火开关转至ON(II)的位置。
⑩分别测量车身搭铁与EPS(LKAS)控制单元连接器B(2针)1号端子、连接器C(2针)1号端子、连接器C(2针)2号端子之间的电压。
是否有蓄电池电压?
是----转至步骤11。
否----更换EPS(LKAS)控制单元。
11将点火开关转至OFF的位置。
12断开电机1针连接器。
13断开电机2针连接器。
14将点火开关转至ON(II)的位置。
15分别测量车身搭铁与EPS(LKAS)控制单元连接器B(2针)1号端子、连接器C(2针)1号端子、连接器C(2针)2号端子之间的电压。
是否有蓄电池电压?
是----修理EPS(LKAS)控制单元和电机之间线束对电源的短路。
否----更换电机。电机线束或电机内部电路存在对电源短路的故障。
12. DTC 34-01:电源继电器卡在ON位置(点火开关置于OFF位置)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④将点火开关转至ON(II)的位置。
⑤使用HDS检查DTC。
是否显示DTC 34-01?
是----更换EPS(LKAS)控制单元。
否----此时系统正常。
13. DTC 34-02:失效保护继电器卡在ON位置(初始诊断)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④将点火开关转至ON(II)的位置。
⑤使用HDS检查DTC。
是否显示DTC 34-02?
是----转至步骤⑥。
否----此时系统正常。
⑥将点火开关转至OFF的位置。
⑦断开EPS(LKAS)控制单元连接器B(2针)。
⑧断开EPS(LKAS)控制单元连接器C(2针)。
⑨将点火开关转至ON(II)的位置。
⑩分别测量车身搭铁与EPS(LKAS)控制单元连接器B(2针)1号端子、连接器C(2针)1号端子、连接器C(2针)2号端子之间的电压。
是否有蓄电池电压?
是----修理EPS(LKAS)控制单元和电机之间线束对电源的短路。
否----更换EPS(LKAS)控制单元。
14. DTC 35-03: EPS(LKAS)控制单元内部电路(EPS CPU)(初始诊断)
DTC 35-05: EPS(LKAS)控制单元内部电路(电机/EPS CPU)(初始诊断)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④启动发动机。
⑤等待10s或更长时间。
⑥使用HDS检查DTC。
是否显示DTC 35-03或DTC 35-05?
是----更换EPS(LKAS)控制单元。
否----此时系统正常。
15. DTC 37-01: EPS(LKAS)控制单元内部电路(阶梯递增电路)(初始诊断)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④启动发动机。
⑤使用HDS检查DTC。
是否显示DTC 37-01?
是----检查EPS(LKAS)控制单元连接器是否端子松动,如有必要,进行修理。如果未发现连接不良,则更换EPS(LKAS)控制单元。
否----间歇性故障,此时系统正常。检查EPS(LKAS)控制单元是否连接不良或端子松动。
16. DTC 51-01:转矩传感器(VT1和VT2)的低漓电压(常规诊断)
①将点火开关转至ON(II)的位置。
②使用HDS检查EPS DATA LIST中的ADVT10
是否显示1. 45~4. 10V?
是----转至步骤③。
否----转至步骤④。
③使用HDS检查EPS DATA LIST中的ADVT2。
是否显示1. 56~4. 28V?
是----间歇性故障,此时系统正常。检查转矩传感器和EPS(LKAS)控制单元是否连接不良或端子松动。
否----转至步骤④。
④将点火开关转至OFF位置。
⑤断开EPS(LKAS)控制单元连接器D(28针)。
⑥分别测量EPS(LKAS)控制单元连接器D(28针)8号端子和9号端子,以及9号端子和10号端子之间的电阻,如图18所示。
电阻是否在12~15Ω之间?
是----转至步骤⑩。
否----转至步骤⑦。
⑦将转矩传感器3针连接器从转向器上断开。
⑧分别测量EPS(LKAS)控制单元连接器D(28针)的8号端子和9号端子,以及9号端子和10号端子之间是否导通。
是否导通?
是----修理EPS(LKAS)控制单元端子D8(VS2线路)和D9(PVF线路),或者D9(PVF线路)和D10(VS1线路)之间线束的短路。
否----转至步骤⑨。
⑨在传感器侧,分别测量转矩传感器3针连接器1号端子和2号端子,以及2号端子和3号端子之间的电阻。
电阻是否在12~15Ω之间?
是----修理转矩传感器和EPS(LKAS)控制单元之间线束(转矩传感器侧导线颜色;VS1:粉红色,PVF:蓝色/红色,VS2:白色/绿色)的断路。
否----更换转向器。转矩传感器内部电路存在断路或短路故障。

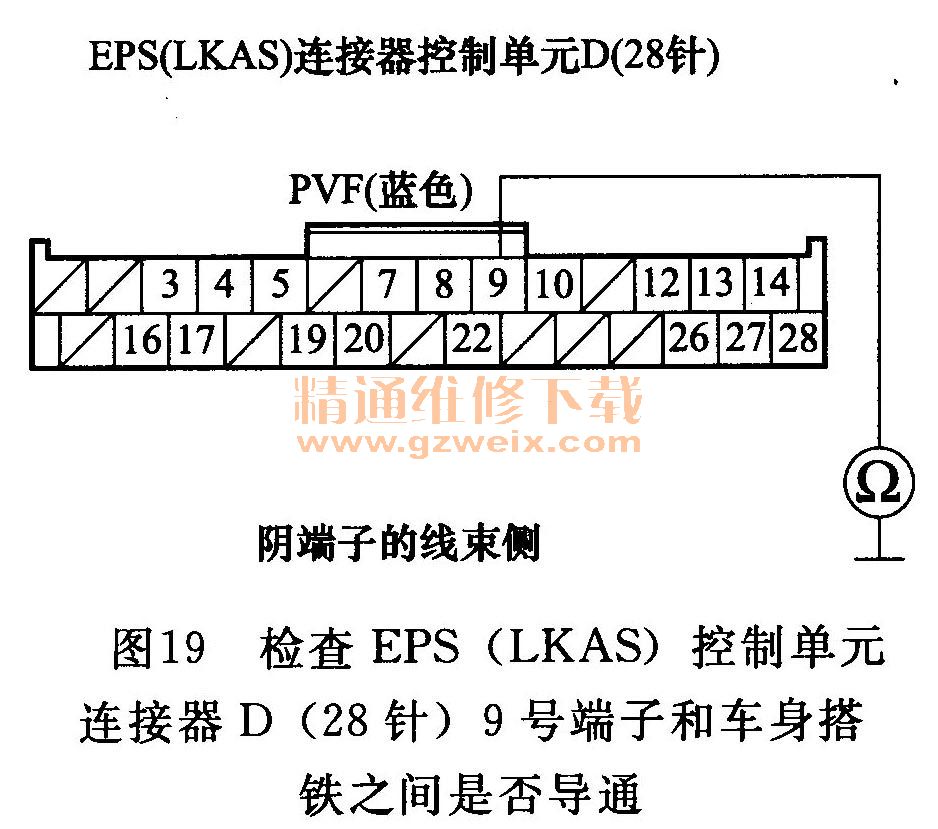

⑩检查EPS(LKAS)控制单元连接器D(28针)9号端子和车身搭铁之间是否导通,如图19所示。
是----转至步骤11。
否----检查EPS(LKAS)控制单元连接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS(LKAS)控制单元。
11将转矩传感器3针连接器从转向器上断开。
12检查EPS(LKAS)控制单元连接器D(28针)9号端子和车身搭铁之间是否导通。
是否导通?
是----修理转矩传感器和EPS(LKAS)控制单元之间线束对车身搭铁的短路。
否----更换转向器。转矩传感器内部电路存在短路故障。
