（五） ANQ （1.8T）与AWL （1.8T）型发动机燃油喷射电控系统故障码的读取方法
    对帕萨特B5系列轿车ANQ （1.8T）与AWL （1.8T）型发动机燃油喷射电控系统进行故障自诊断时，通常使用大众汽车专用的故障阅读器VA.G1551或车辆系统测试仪VA.G1552或汽车诊断测试和信息系统VA.S5051来进行的。以故障阅读器VA.G1551为例，读取帕萨特B5系列轿车ANQ （1.8T）与AWL （1.8T）型发动机燃油喷射电控系统故障代码的方法如下。
    1．连接故障阅读器V.A. G 1551
    ①在点火开关断开的情况下，拆下驻车制动拉杆右侧的诊断插座的盖板，然后把故障阅读仪V.A.G1551的连接线插头连接到诊断插座上。
    ②接通点火开关，使V.A.G1551与ABS控制单元建立起通信以后，ABS报警灯K47及制动灯系统报警灯K118均应点亮。
    2．进入功能选择方式
    ①在上述三只报警灯均点亮的同时，故障阅读仪V.A.G1551的屏幕上将会有如下交替内容的显示：
V.A.G-SELF DIAGNOSIS           HELP
1-Raid data transfer
2-Flash code output

V.A.G-自诊断帮助
1-快速数据传输
2-闪码代码输出

    3．进入快速数据传输系统
    按压诊断仪上的数字“1”按键，执行快速数据传输模式；按压诊断仪上的数字“0”与“1”按键，也就是输入地址码01，以选择“发动机控制系统”，按压诊断仪上的“Q”键确认。屏幕上就会有如下内容的显示：
800 907 559 B 1. 8LR4/5 V  MOTR HS D01  →
Goding  04001  WSC      XXX

    4．进入功能选择的方法
①按压诊断仪上的“一”按键，进入系统功能选择方式，屏幕上就会有如下内容的显示：
Raid data transfer                              HELP
Seleet function X X

快速数据传输帮助
选择功能XX

    5．故障代码的读取方法
    当VA.G1551进入功能选择显示状态以后，接着按压诊断仪上的数字按键“0”与“2”也就是输入读取故障码的“02”代码，选择“查询故障存储器”，屏幕上就会有如下内容的显示：
Raid data transfer                               Q
02-Interrogate fault memory
快速数据传输Q
02-查询故障存储器

    ②按压VA.G1551上的Q按键，诊断仪屏幕上可能会出现两种不同的显示情况：
    ·如果控制系统中存储有故障代码，则屏幕上就会有如下内容的存储故障数目的
    显示：
X Faults recognized!
X个故障已识别！

·如果ABS控制系统中没有存储故障代码，则屏幕上就会有如下内容的存储故障数
    目的显示：
No Fault recognized！
没有识别到故障！

    ③按照诊断仪打印的故障信息排除故障，然后按压诊断仪上的“→”按键，返回原始位置，屏幕上就会有如下内容的显示：
Raid data transfer    HELP
Select function X X

快速数据传输      帮助
选择功能XX

    ④按压诊断仪上的数字按键“0”与“6”，也就是输入“06”输出结束代码，以结束输出方式。

    （六）ANQ （1.8T）与AWL （1.8T）型发动机电控燃油喷射系统故障代码的清除方法
    当查询和排除了故障存储器中存储的故障以后，就应及时地将该故障码清除掉，具体方法如下。
    ①在VA.G1551进入上述的功能选择显示（即屏幕显示“选择功能”）状态时，按压诊断仪上的数字按键“0”与“5”，也就是输入“05”清除“故障存储”功能，屏幕上就会有如下内容的显示：
Rapid data transfer     Q
05 Erase fault memory

快速数据传输        Q
05清除故障存储

②按压诊断仪上的Q按键以确认，屏幕上就会有如下内容的显示：
Rapid data transfer    →
Fault memory is erased!

快速数据传输       →
故障存储已清除

    ③按压诊断仪上的“→”按键，屏幕上的显示就会回到上述的“选择功能”的显示状态，与上述方法相同，再按压数字按键“0”与“6”，也就是输入“06”输出结束代码，以结束输出方式。按Q按键确认。

（七） ANQ （1.8T）与AWL （1.8T）型发动机燃油喷射电控自诊断系统存储的故障代码及故障检修
    帕萨特B5系列轿车ANQ （1.8T）与AWL （1.8T）型发动机燃油喷射电控自诊断系统存储的故障代码及故障原因与检修方法如表4所列，供维修时参考。

（八） ANQ （1.8T）型发动机系统测量数据块数据的读取方法
    在帕萨特B5系列轿车ANQ （1.8T）型发动机控制系统存储器中，存储了有关系统的工作状态信息或所连接的传感器信息。这些测量值的信息，可以帮助维修人员判断故障的大概部位或原因。读取帕萨特B5系列轿车ANQ （1.8T）型发动机系统测量数据块的方法如下：
①故障阅读仪VA.G1551的连接线插头连接到诊断插座上，接通点火开关以后，按压诊断仪上的数字按键“0”与“1”，也就是输入“01”地址代码，选择“发动机控制系统”，按压“→”按键，以使诊断仪屏幕上出现如下内容的显示：
Rapid data transfer                HELP
Select function X X
快速数据传输                   帮助
选择功能X X

    ②按压诊断仪上的数字按键“0”与“8”，也就是输入“08”代码，选择“阅读数据块”功能，以使诊断仪屏幕上出现如下内容的显示：
Rapid data transfer                 Q
08 Read measured vaiue block
快速数据传输                     Q
08阅读数据块

③按压诊断仪上的Q按键以确认，屏幕上就会有如下内容的显示：
Read measured vaiue block          HELP
Input display group numder X X X

阅读测试数据块                  帮助
输入显示组编号XXX

    ④输入显示组编号，并按压诊断仪上的Q按键以确认，屏幕上就会有如下内容的显示：
Read measured vaiue block   6   →
1      2      3      4
阅读数据块6                  →
1      2      3      4
    上述显示内容说明如下：
    1～4为显示区号，006显示组的各区含义为：
    ·1区显示的测试数据为发动机数据；
    ·2区显示的测试数据为怠速进气量调节值数据；
    ·3区显示的测试数据为氧传感器调节值数据；
    ·4区显示的测试数据为点火提前角数据。
    当需要变换显示组号时，可以按压诊断仪上的“↑”按键递加组号；按压诊断仪上的“杏”按键递减组号；按压诊断仪上的“c”按键又会回到显示组窗口。
    ⑤如果4个区域中显示的数值都为允许值，按压诊断仪上的“→”按键，屏幕上就会有如下内容的显示：
Rapid data transfer     HELP
Select function X X
快速数据传输         帮助
选择功能XX

    ⑥按压诊断仪上的数字按键“0”与“6”，也就是输入“06”输出结束代码，以结束输出方式。按Q按键进行确认。

（九） ANQ （1.8T）型发动机电喷控制系统测量数据块的数据
    帕萨特B5系列轿车ANQ （1.8T）型发动机电喷控制系统测量数据块共有26组测量数据，分别说明如下。
    1．第，组测量数据

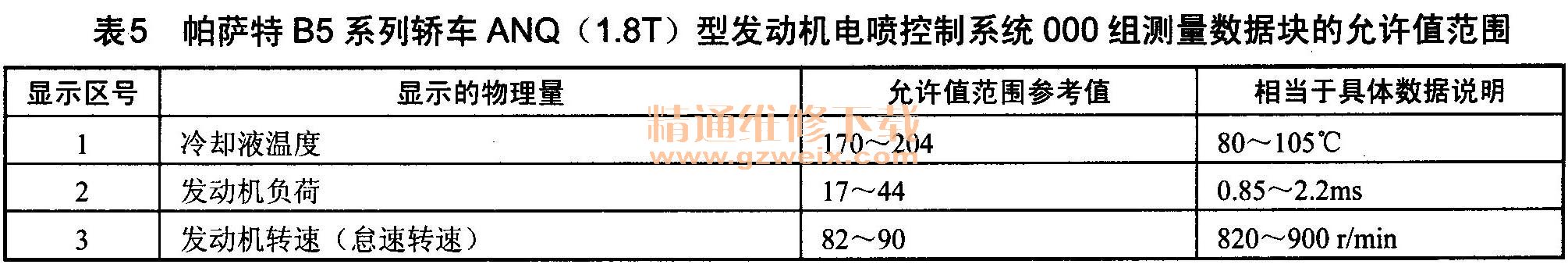

    第1组测量数据也就是“000”显示组，该显示组有10个测量参数，每个测量参数代表的物理量及它们的允许值范围如表5所列，供使用时参考。

    2．其他25组测量数据

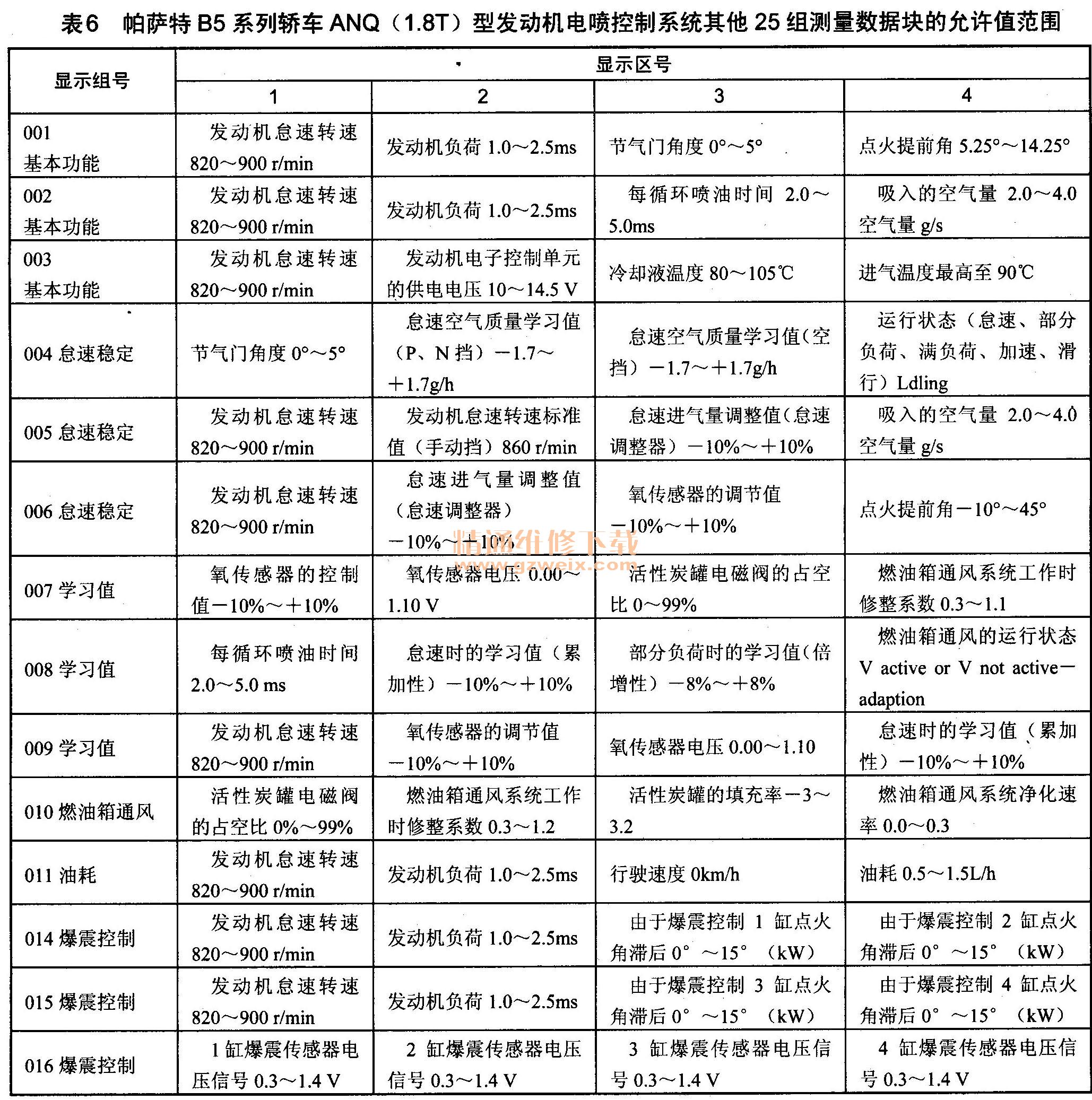

    其他25组测量数据各有4个测量参数，每个测量参数代表的物理量及它们的允许值范围如表6所列，供使用时参考。
