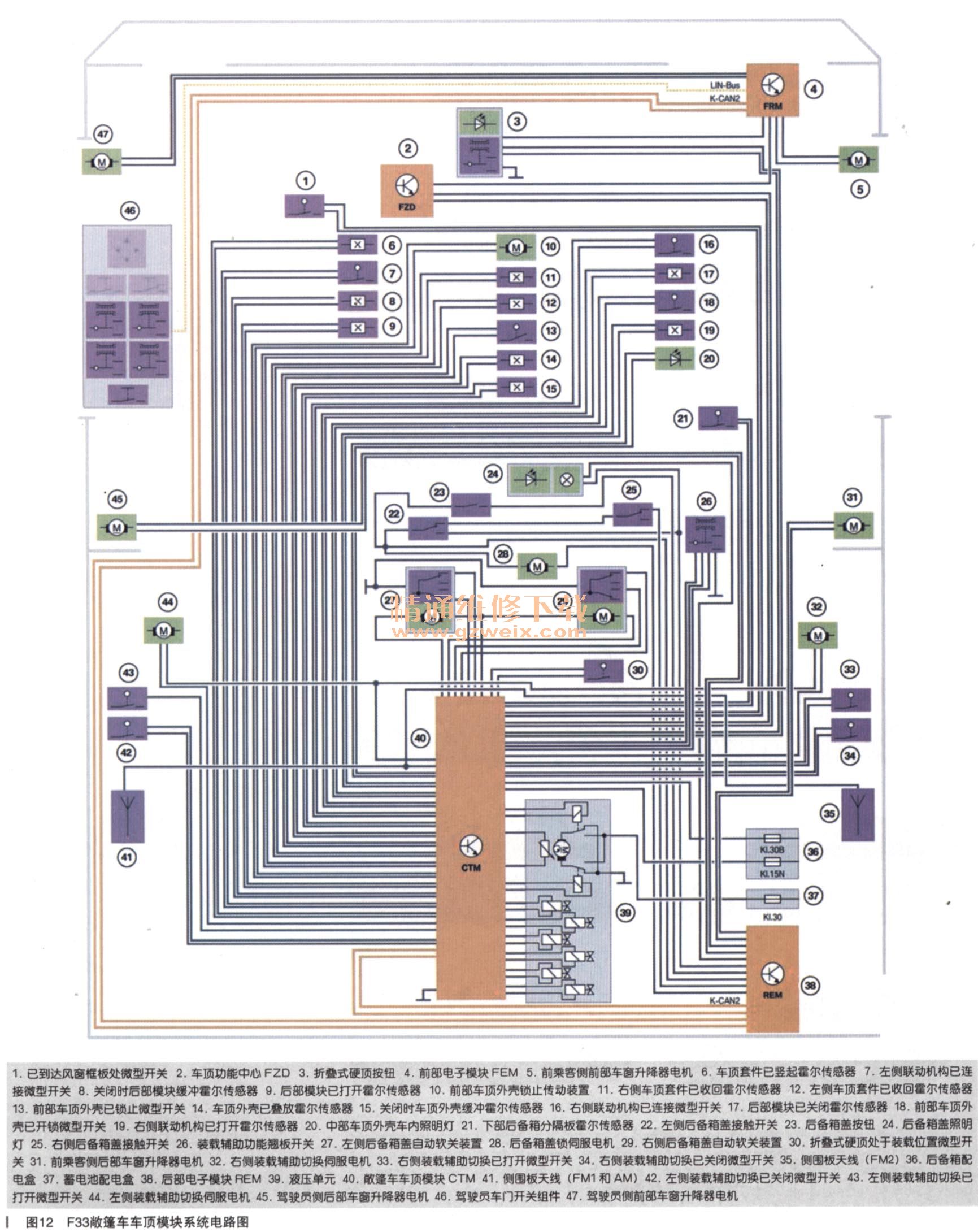

(3)敞篷车车顶模块系统电路图
敞篷车车顶模块系统电路图,如图12所示。
二、操作和功能
1.折叠式硬顶标准操作
在打开和关闭过程中,硬顶向后和向上翻折。硬顶移动时例如在车库内应注意向上至少保留2m、向后至少保留50cm的间隙,否则可能会造成损坏。翻车保护系统启用时不要移动硬顶,否则可能会造成硬顶损坏。不要在不平坦的路面上打开或关闭硬顶,否则震动可能会造成硬顶损坏。在打开和关闭过程中不要接触硬顶机械机构内部。人员应远离硬顶翻折区域,否则可能会导致受伤。通过中控台上的折叠式硬顶按钮对折叠式硬顶进行标准操作,如力13所示。
只要操作该按钮,折叠式硬顶就会移动:
·按压折叠式硬顶按钮:硬顶关闭(美规车辆:硬顶打开)
·拉起折叠式硬顶按钮:硬顶打开(美规车辆:硬顶关闭)
如果在打开或关闭硬顶期间松开折叠式硬顶按钮,硬顶或侧窗玻璃就会立即停止移动并在组合仪表内显示一条检查控制信息。再次操作折叠式硬顶按钮可重新开始移动。
(1)前提条件

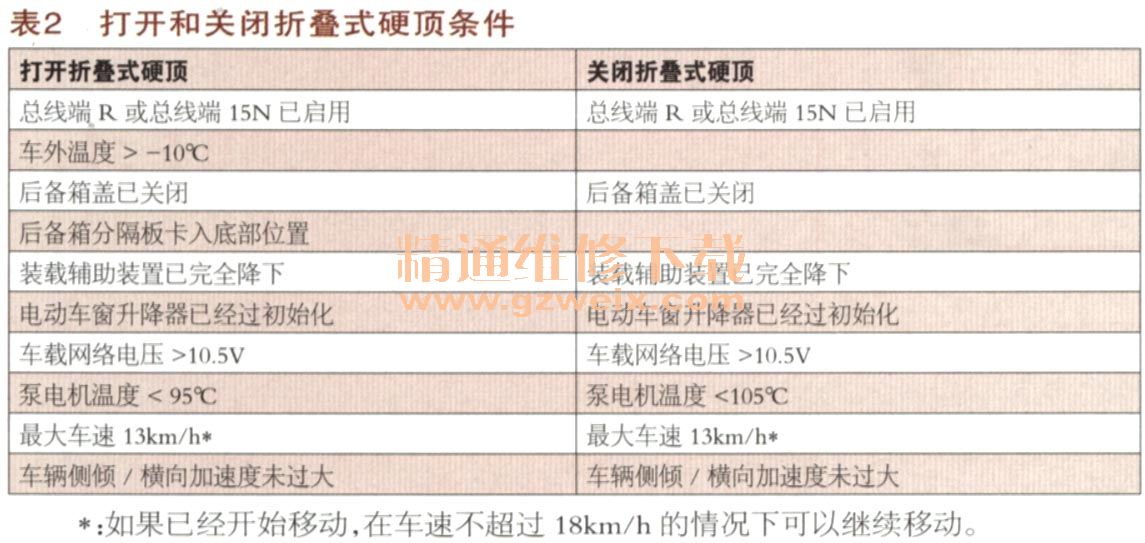

只有满足条件才能通过中控台内的按钮打开或关闭折叠式硬顶,如表2所示。
如果操作折叠式硬顶按钮时有一项条件未满足,就不会启动打开或关闭过程。此外还会在组合仪表内显示一条检查控制信息。
(2)折叠式硬顶打开过程

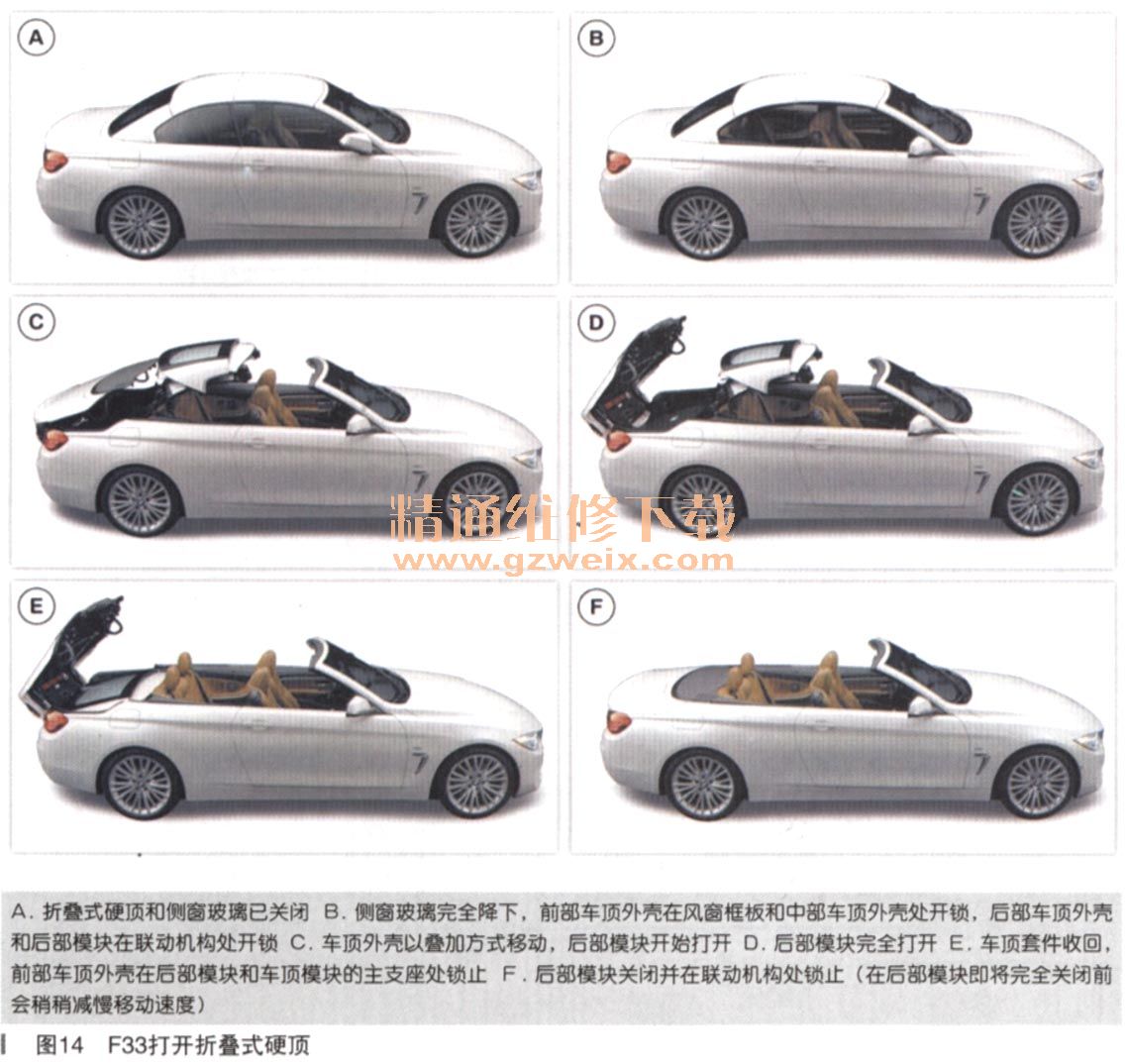

拉起折叠式硬顶按钮时,敞篷车车顶模块CTM就会检查是否满足打开折叠式硬顶的条件,如图14所示。
如果满足所有条件,就会打开折叠式硬顶。
硬顶完全打开后可使折叠式硬顶按钮保持不动或将其再次短时拉起,以便重新升起侧窗玻璃。
(3)折叠式硬顶关闭过程

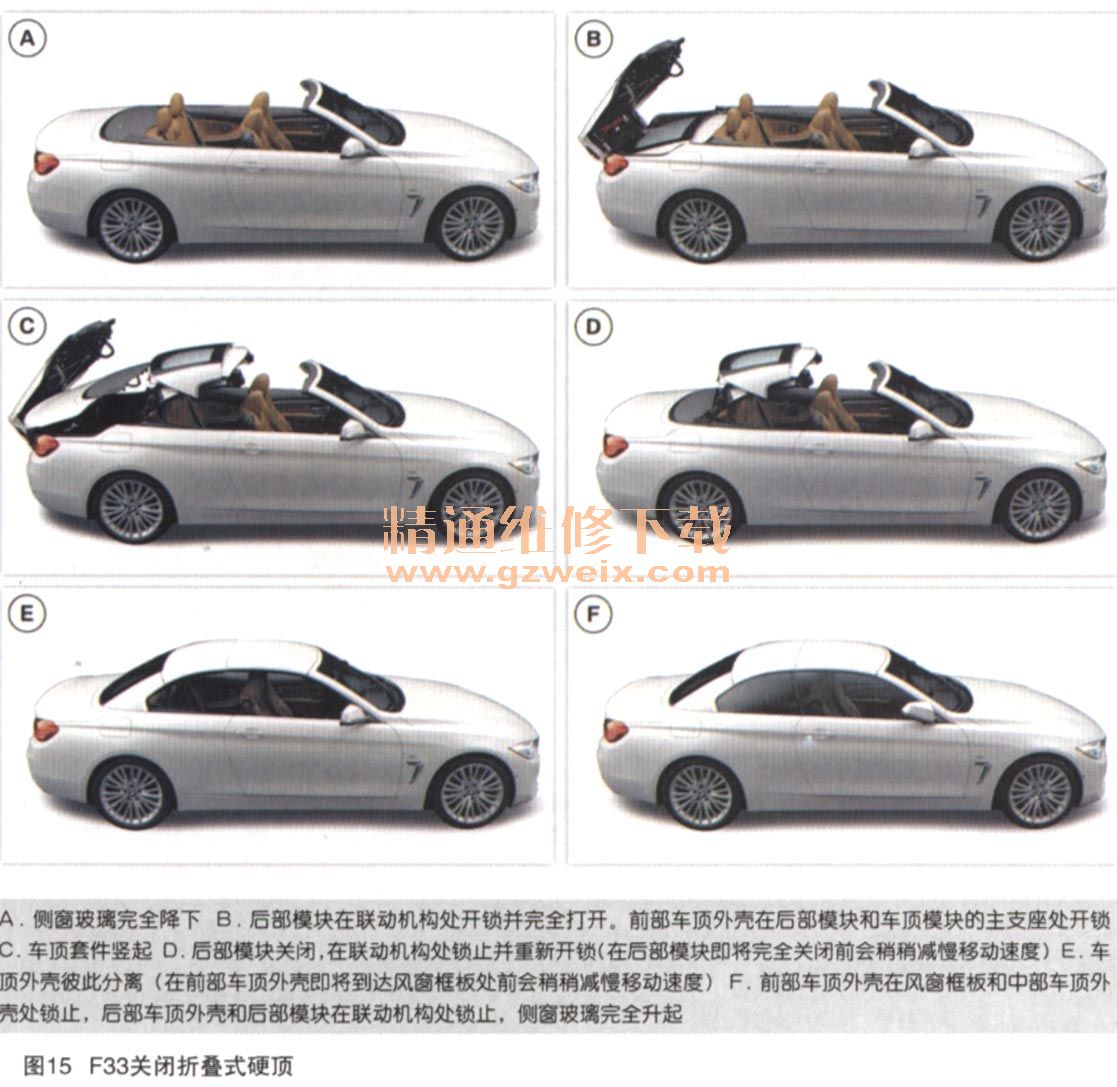

按压折叠式硬顶按钮时,敞篷车车顶模块CTM就会检查是否满足关闭折叠式硬顶的条件,如图15所示。如果满足所有条件,就会关闭折叠式硬顶。
2.折叠式硬顶舒适功能
在带有选装配置舒适登车系统 ( SA322)的车辆上,也可用识别发射器打开和关闭折叠式硬顶,此外还可通过车门外侧拉手电子一装置关闭。执行折叠式硬顶的舒适功能时,不必启用总线端R或总线端15N。但识别发射器必须位于车辆附近。否则也需要满足与标准操作一样的前提条件。
(1)通过识别发射器舒适打开和关闭
使用识别发射器打开或关闭折叠式硬顶时,必须按压并按住开锁或上锁按钮。稍作等待就会打开或关闭折叠式硬顶。如果松开开锁或上锁按钮、按压另一个识别发射器上的按钮或离开车辆附近,打开或关闭过程就会立即中断。
(2)通过车门外侧拉手电子装置舒适关闭
关闭折叠式硬顶时必须接触车门外侧拉手的传感区域。稍作等待就会启动折叠式硬顶的关闭过程。必须持续接触传感区域,否则关闭过程就会立即中断。
