剖析宝马4系折叠式硬顶技术(二)
来源:汽车维修技师  作者:佚名  2014-06-30 08:12:26


    3.装载辅助

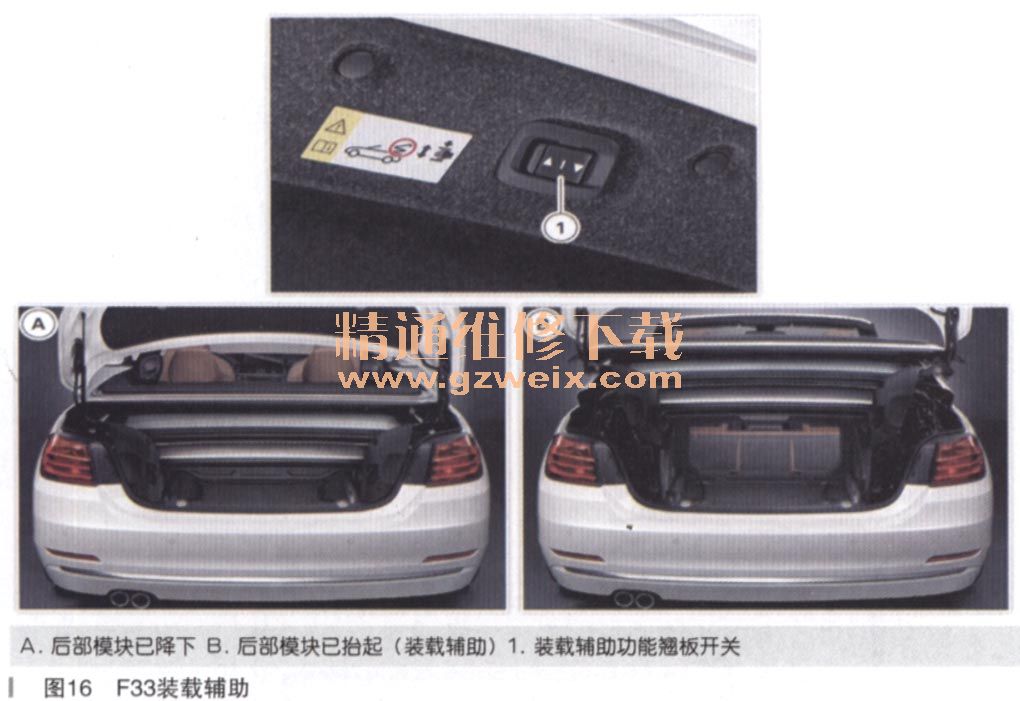

    进行装载辅助(如图16所示)操作前应确保留有装载辅助装置移动空间。否则可能会造成损坏。降下或抬起装载辅助装置期间不要接触机械机构内部。人员应远离装载辅助装置移动区域。否则可能会造成受伤或损坏。

    新研发的标配装载辅助功能可在硬顶打开的情况下实现后备箱舒适装载。为此需通过液压方式将整个后部模块连同车顶套件、后备箱盖和硬顶盖板抬起约40mm。
    执行装载辅助功能时,通过电动方式对后部模块主支座内的运动机构进行切换。通过后备箱盖下沿上的一个翘板开关进行操作。通过翘板开关内的一个LED显示以下状态:
    ·LED亮起:装载辅助装置处于相应的限位位置
    · LED快速闪烁:转载辅助装置未处于限位位置
    · LED缓慢闪烁:不满足前提条件
    必须满足以下条件才能抬起或降下装载辅助装置:
    ·车辆停止水平平面上
    ·折叠式硬顶已完全打开
    ·后备箱盖已完全打开
    ·后备箱分隔板卡入底部位置
    ·车外温度>-10℃
    关闭点火开关后,已抬起的装载辅助装置可在约10min内降下。之后必须重新接通点火开关以确保降下。
    三、维修说明
    进行硬顶维修时必须遵守维修说明。进行车顶外壳维修时,只能相继拆卸和安装各车顶外壳。进行折叠式硬顶故障查询时也要执行诊断系统内的非电气诊断NED。
    进行事故车辆维修时必须遵守诊断系统内有关折叠式硬顶的步骤说明。
    如果已打开的折叠式硬顶或已抬起的装载辅助装置损坏,维修时可使用专用工具将其关闭。客户无法进行应急操作。
    由于增加了装载辅助功能,因此应急关闭过程与E93不同,详见维修说明。
    拆卸和安装用于切换装载辅助装置的伺服电机后,必须通过诊断系统内的服务功能对其进行初始化。
    检查控制信息:
    在某些特定情况下无法打开或关闭折叠式硬顶。在此情况下会在组合仪表内显示一条或多条检查控制信息并在中央信自、显示屏CID内显示相应说明信息。

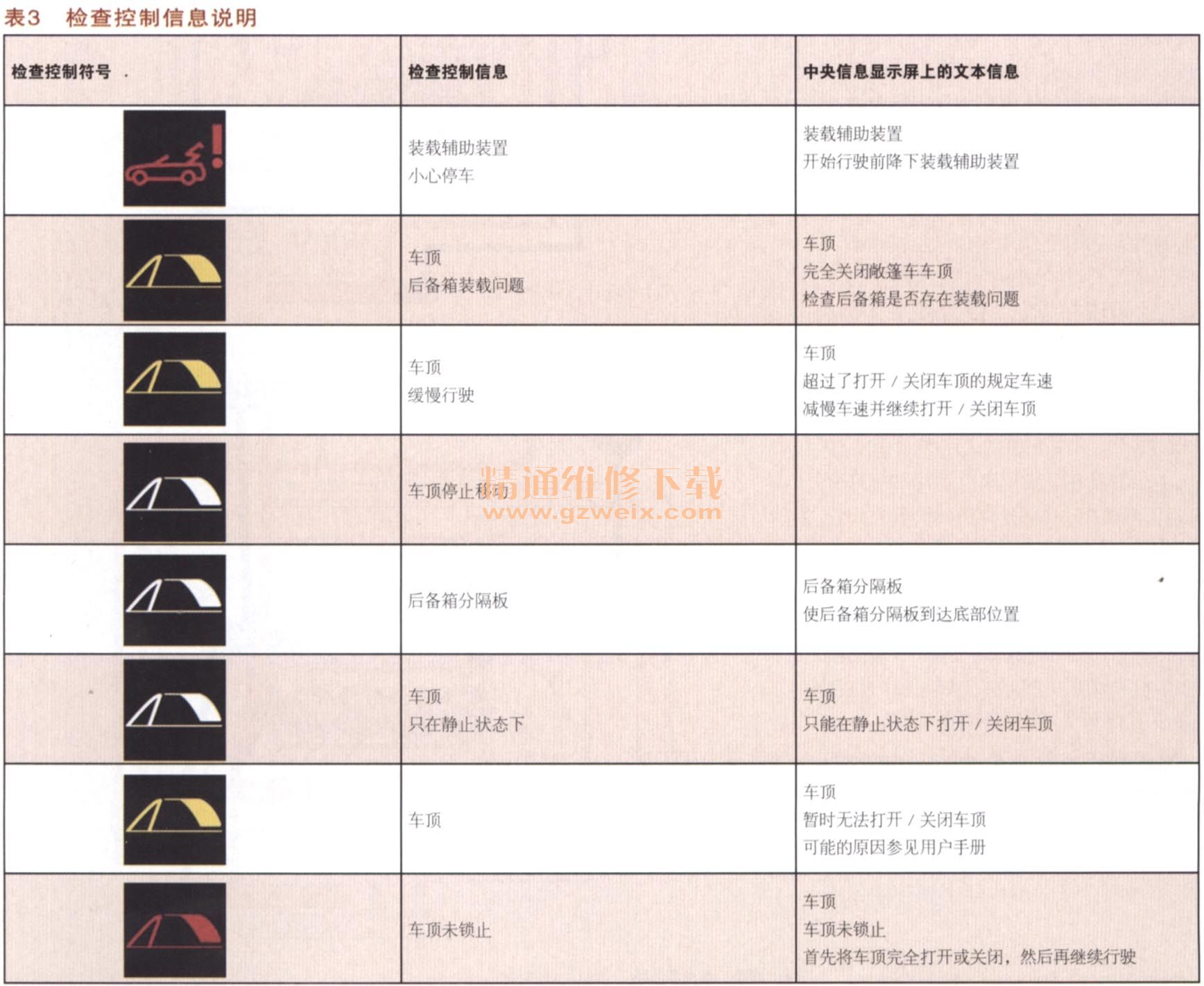

    表3提供了相关信息概览。
