二、智能测量接口盒（IMIB）进行USB测试
用智能测量接口盒（IMIB）可以在车内进行USB连接测试，为此可在IMIB中进行两个测试。在CURRENT CHECK时涉及USB连接的电气测试，检查的只是车辆方面的供电和USB连接的电流强度。在MEDIA TEST时将使用车辆中反馈的经由USB的不同媒体文件。
提示：
无须将IMIB与网络或ISID性接来进行USB测试，USB测试的结果不采用到诊断记录中，作为辅助工具的USB测试可用于BMW Group的车辆诊断，其他USB组件（计算机·数据记录载体、附件等）的测试不可靠，并且IMIB可能持续损坏，只有当成功完成两个测试时，受检查的USB连接才能完全可运转。仅仅在手套箱的USB连接中才能执行电压和电流的电气测试（CURRENT CHECK）（无MEDIA TEST），如果不能成功执行其中一次测试，则执行ISTA的车辆诊断！只有在完整诊断之后才能确保结算进行。为了能成功完成USB测试，必须注意下列边界条件：
．在IMIB上安装当前软件和软件更新
．蓄电池充电器已连接
．点火开关接通
．USB电缆连接到IMIB （USB电缆尚未与车辆相连接）
提示：
仅能通过IMIB供货范围内包括的USB电缆进行USB测试，需要直接在车辆的USB连
接上进行USB测试！未使用电缆延长、USB-Hub等，在说明中列举的示例仅涉及BMW车辆的检测，在MINI或Rolls-Royce车辆上，该系统的操作相同，进行USB测试需遵循以下步骤：
在IMIB中通过点击MENU按钮打开菜单，通过导航按钮选择USB TESTS并点击按钮OK确认（如图3所示），用智能测量接口盒（IMI助可以在车内进行USB连接测试，为此可在IMIB中进行两个测试，在CURRENTCHECK时涉及USB连接的电气测试，检查的只是车辆方面的供电和USB连接的电流强度，在MEDIATEST时将使用车辆中反馈的经由USB的不同媒体文件。
对USB测试进行初始化设置。受系统所限，初始化设置大约需要6s
IMIB以后可能需要40s的等候时间（如图4所示）。
当IMIB的显示器中显示信息CONNECT USB TO VEHICLE时，初始化设置已完成（如图5所示）。

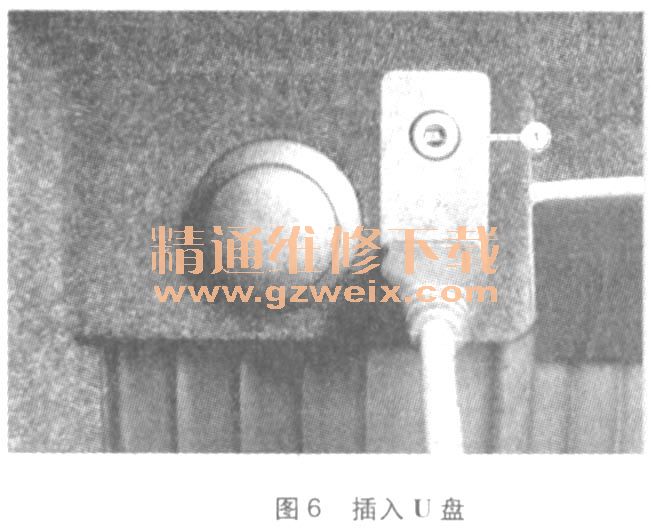

插入USB电缆到车辆的USB连接中（如图6所示）。
通过点击按钮CURRENT CHECK启动负载电流和电压测试。

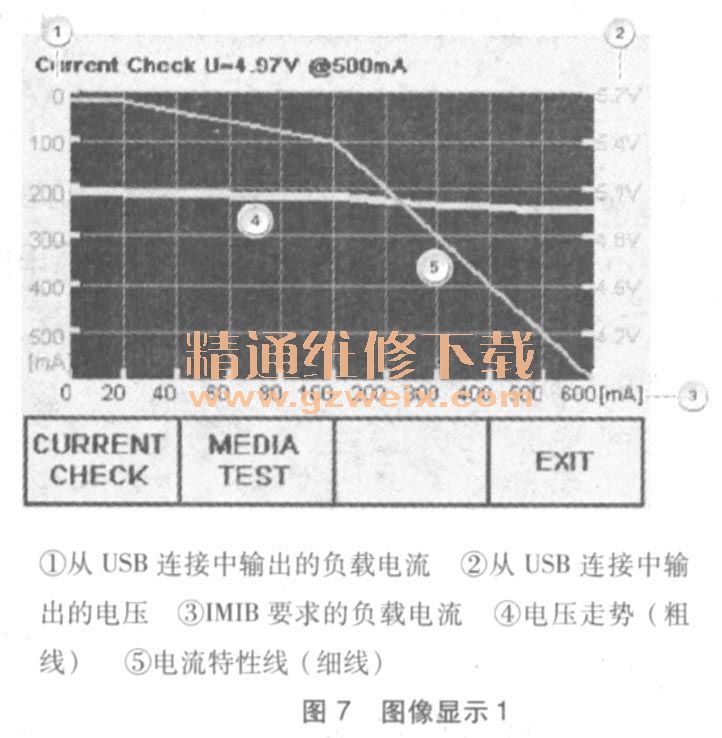

在测试期间，USB连接的负载电流逐步升高，同时测量USB连接的电压。这些值将在IMIB的显示器中用图像显示出来（如图7所示）
提示：

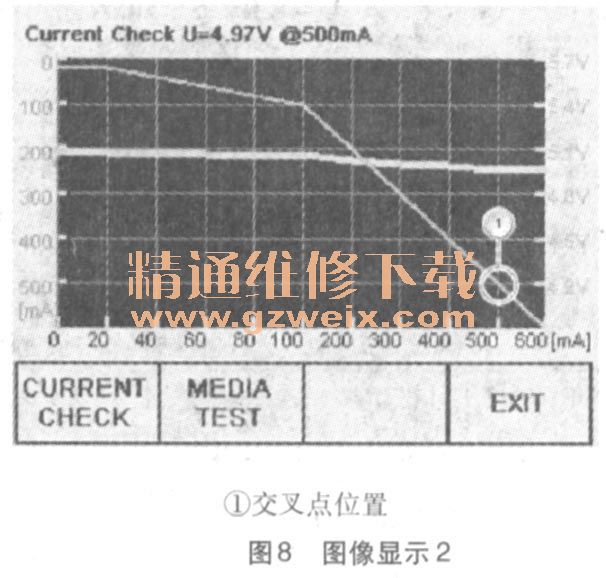

在标题行将显示测量的当前状态。在图8中，当负载电流为500mA时，USB电压为4.97V}粗横线轰示在负载提升过程币的电压走势。细斜线显示车辆中USB连接的供应电流。供应电流将逐步增加（细斜线下降），至少必须达到交叉点500mA-500mA。
在约5s后自动结束测试。当CURRENT CHECK侧试时，可能出现的故障症状USB测试期间无电压或无电流（如图9所示）。
图10显示USB电缆未连接或者车辆中的USB连接无电压供应。车辆供应的电流（细线）保持为0mA并且电压（粗线）不可见，因为它低于显示器中所显示的范围。
故障查询：
．检查IMIB和车辆之间的USB电缆连接’
．检查车辆中的导线和插头连接
．检查USB连接
．检测控制可设码单元
．检测保险丝
USB测试时，导线电阻过高。
在所显示的图10中，粗线的曲线进程明显下降（当500mA时电压低于3.9 V）。
提示：
对于一些USB设备，4V的电压不足以确保功能执行。但是该车辆无故障！在这种情况下使用其他的USB设备。
故障查询：
◆检查IMIB和车辆之间的USB电缆连接（使用其他IMIB的可能替代电缆）
◆检查USB连接
◆检查车辆中的导线和插头连接
USB测试时的过载
图11显示电流限制大约为300mA，车辆没有准备好供应需要的电流，电压崩溃和电流因此受限。
故障查询：
可能客户方面在车辆的USB连接上连接了一个USB-Hub（配电器），需要直接在车辆的USB连接上进行USB测试！
◆检查USB连接
◆检查车辆中的导线和插头连接
◆检测控制可设码单元
提示：
如果测试不成功，则执行ISTA的车辆诊断！
媒体测试

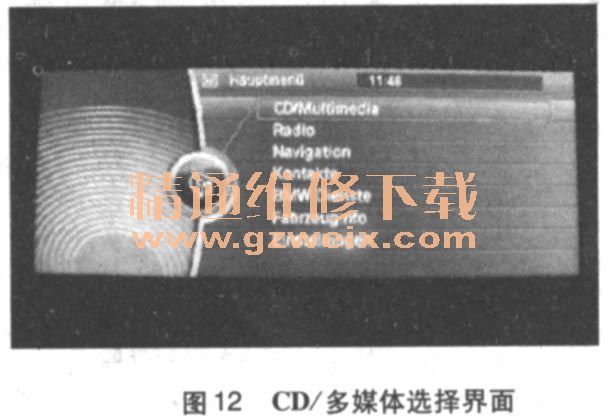

IMIB可使用经由USB的不同媒体文件，在车辆中通过控制器在菜单CD/多媒体进行选择（如图12所示）。
此后选择外部设备（如图13所示）。

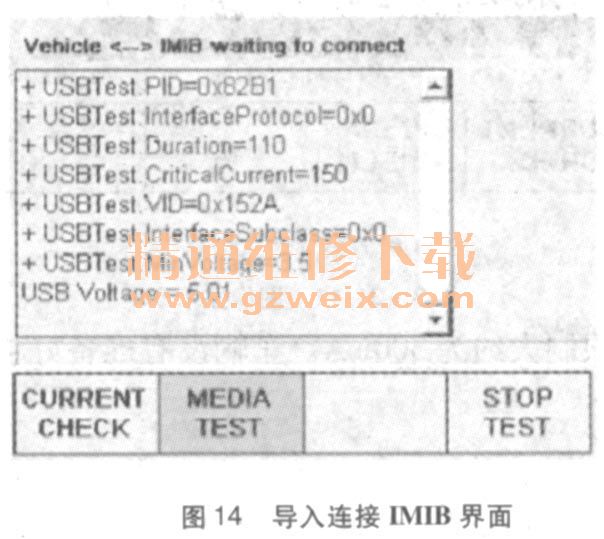

通过点击按钮MEDIA TEST导入连烤到IMIB（如图14所示）。
显示：VEHICLE HIMIB WAITING TO CONNECT。
提示：
在设备之间尚未激活任何数据连接。车辆尚未启动USB连接。在车辆的显示器中，设备尚未明显地表现出来。
如果此位置上的测试在约3 min以后中断，则说明车辆中的IMIB报告没有成功。
提示：
如果测试不成功，则执行ISTA的车辆诊断（如图15所示）！
