如果连接成功，在MEDIA TEST期间将在IMIB的显示器中出现如图16所示图像，本车辆识别到IMIB，在测试期间持续显示电压值。

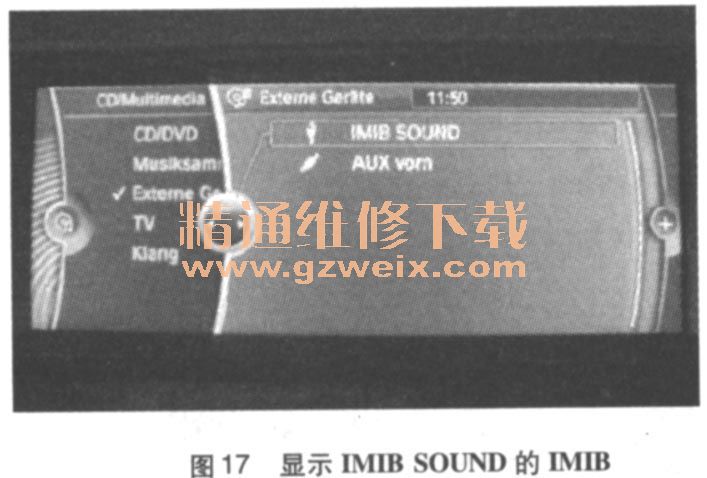

    显示：CONNECTED XX WAIT FOR “PASSED” OR PRESS “STOP”在车辆的显示器中将作为连接设备显示名称为IMIB SOUND的IMIB（如图17所示）。

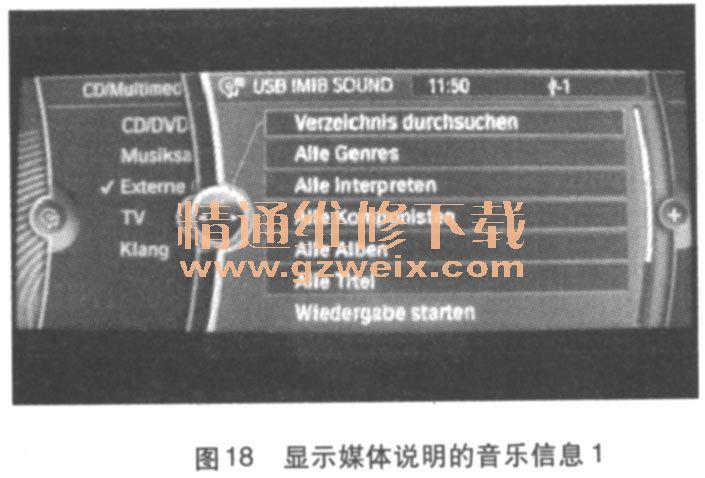

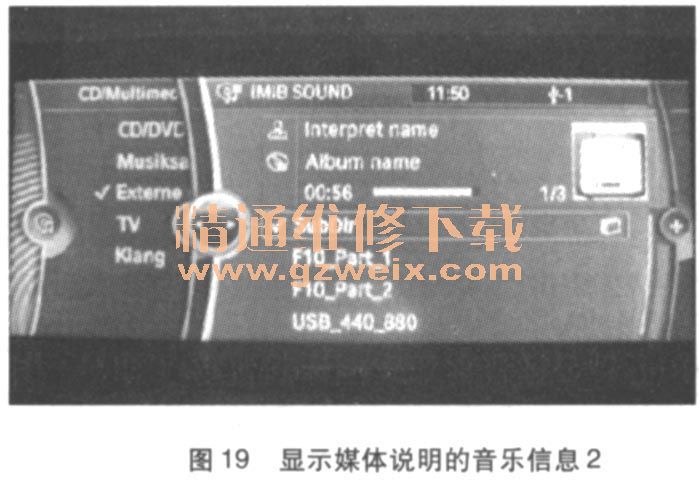

    IMIB SOUND必须通过控制器选择，以便显示和播放音乐文件。检查车辆中的音量调节，共有3种媒体文件和带内容的子目录（SUBDIR），为了找到子目录，先选择IMIBSOUND，再选择搜寻目录。在带COMBOX的车辆上另外还以图像显示有关于媒体说明（类型一唱片集和曲目）的音乐封面信息（如图18、图19所示）。



    该测试持续约3 min并在IMIB显示器的绿色条旁识别到检测进度。另外必须能够在3min之内把车辆内的音乐文件播放完。此处必须注意车辆的音量调节！
提示：
    在测试结束以后，车辆与IMIB间的数据连接也会自动停止，IMIB将不再作为IMIBSOUND在车辆的显示器中显示。
    媒体测试无故障
    如满足以下测试条件：

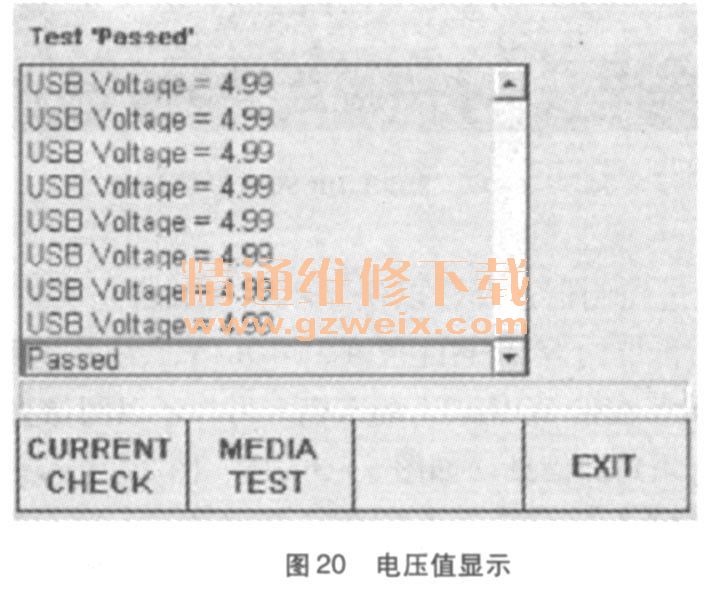

    ◇电压处于定义的界限以内（大约或等于4. 75 V），如图20所示。

    ◇数据连接成功
    提示：
    通过点击按钮MEDIA TEST可以重新启动测试，此测试可以随时经常重复进行。
    正在进行的检测的中断
    正在进行的测试，用户可以通过按钮STOP TEST取消，如果测试被中断，就不会有结果。测试必须完整进行，以便获得测试结果（如图21所示）。

    状态信息
    下列状态信息可以在IMIB显示器的列表中显示：
    ◇TESTING＝测试已激活
    ◇ PAUSING＝IMIB内的冷却阶段
    ◇ CONNECTING＝连接时试验两个通话双方（IMIB和车辆）
    ◇ABORTED＝通过用户取消
    ◇ COMPLETED＝退出测试
    ◇ IDLE＝怠速
    ◇ FAILED＝测试不成功
    ◇VBUSNOTPRESENT ＝尝试无USB电压（例如电缆未连接）数据连接
    ◇VOLTAGETOOLOW＝USB电压低于4.75V
    ◇UNKNOWN＝未知故障
