三、通过（IMIB）集成测量接口盒进行蓝牙测试
    使用智能测量系统接口盒（IMIB）可进行独立的车辆组件蓝牙测试。此时IMIB就如同一部移动电话，可以连接到待检查车辆上。可以在车辆操作说明中查看通过蓝牙与车辆建立联系的方法，也称为蓝牙连接。
  魂应助
    蓝牙测试的结果，作为IMIB上的独立版本将不应用到诊断记录中，作为辅助工具的蓝牙测试可用于BMW Group的车辆诊断，如果测试不成功，则执行ISTA的车辆诊断！只有在完整诊断之后才能确保结算行。
    为了能成功完成蓝牙测试，必须注意下列边界条件：
    ◇在IMIB上安装了当前软件
    ◇蓄电池充电器已连接
    ◇点火开关接通
    ◇在驾驶员座椅上执行IMIB的蓝牙测试
    ◇必要时获取蓝牙密码
    提示：
    在E46、E83、E53、E85、 E86、E65、E66、E67、E68和RR1、RR2、RR3（根据不同的装备）车型上使用的蓝牙密码位于车辆文件中或电话控制单元的标签上，此外也可通过电话控制单元的控制单元功能读取密码，在说明中列举的示例仅涉及和BMW车辆相连接的情况。在MINI或Rolls-Royce车辆上，该系统的操作相同。进行蓝牙测试需遵循以下步骤：
    第1个步骤
    在IMIB中通过点击MENU按钮打开菜单，通过导航按钮选择BLUETOOTH TEST，并使用OK按钮确认（如图22所示）。

    第2个步骤

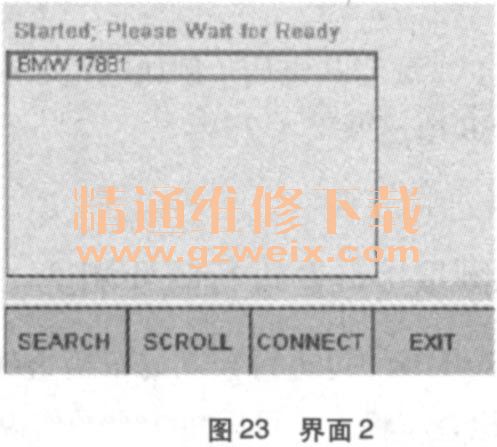

    对蓝牙测试进行初始化设置（如图23所示）。

    当显示器的标题行上出现READY信息时，蓝牙测试初始化设置完毕（如图24所示）。

    第3个步骤
    激活车辆上的蓝牙，并按照操作说明激活车辆上的设备查找。
    第4个步骤

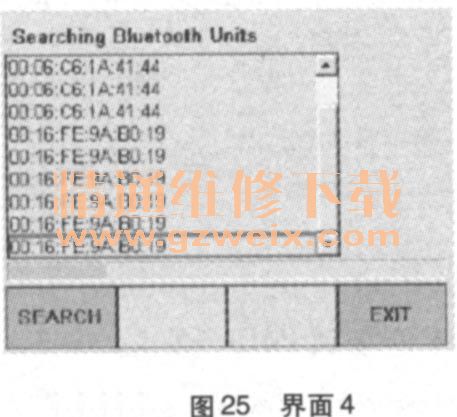

    通过点击按钮SEARCH将在IMIB中开始寻找激活的车辆（如图25所示）。

  提示：
    最先显示的是找到的蓝牙移动电话的硬件地址，也可能找到其他蓝牙移动电话（例如移动电话），但是不能连接到其他设备，绿色的提示栏显示查找进度，设备地址可能会多次出现在该列表中，在查找结束之后，会对相应的名称进行搜索和显示。整个查找过程可能会持续30s。如果找到了设备，则该设备会如第5点所述显示出来。如果未找到带有相应标记的设备，则显示文本NO VEHICLES FOUND并且选择窗口为空（如图26所示）。

    在这种情况下，蓝牙设备的查找最多重复5次，参见第4个步骤中所述。
    第5个步骤

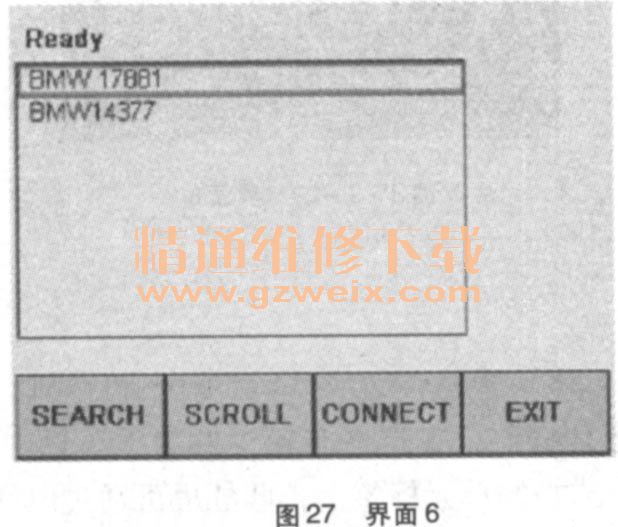

   通过按下SCROLL按钮，移动红色边框标记选择要连接的车辆（如图27所示）。

    提示：
    已发现车辆宣布带有名称（商标）和IMIB的号码（底盘号码的后5位）
    举例：
    ◇BMW17881
    ◇ MIN136617
    ◇RR32002
    第6个步骤

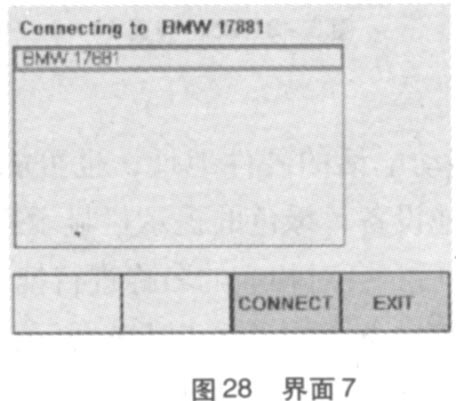

    通过点击按钮CONNECT导入连接到IMIB（如图28所示）。

    提示：
    只能建立从IMIB到车辆的连接，不能反向建立。
    第7个步骤
    在车辆中输入蓝牙密码并通过OK按钮确认。
    提示：

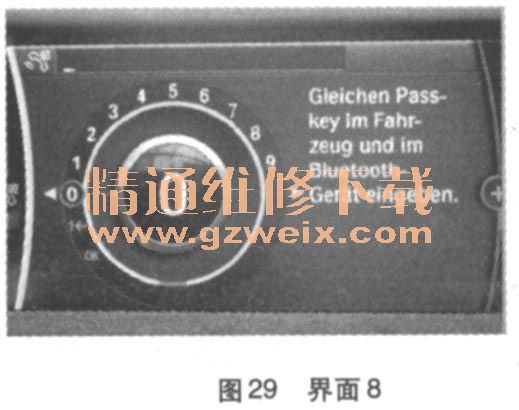

    用于测试的蓝牙密码不能超过4位（例如在带有Combox的F01上，如图29所示）

    提示：
    E46、X83、E53、E85、E86、E65、E66、E67、E68和RR1、RR2、RR3（根据不同的装备）车型    配备有固定的蓝牙密码，在这些车辆上取消了车辆中的蓝牙密码输入，，待使用的蓝牙密码位于车辆文件中或控制单元标签上，此外也可通过电话控制单元的控制单元功能读取密码。
    第8个步骤
    输入蓝牙密码到IMIB。举例：0134（如图30所示）。

    使用NEXT按钮选择下一个输入栏，必要时使用UP按钮调高数值。
  提示：
    在到达最后一个输入栏并再次按下NEXT按钮之后，显示内容跳至第一个输入栏。
    第9个步骤
    使用OK按钮确认连接。如果成功建立联系，会出现文本PAIRING COMPLETED； CONNECTED（如图31所示）。

  提示：
    IMIB的设备名称为：IMIB xxxxx（xxx，xx=IMIB的系列号）如果已连接蓝牙移动电话列表中的IMIB设备名称显示在车辆控制显示（如有）中，则表示蓝牙功能正常并且车辆中的蓝牙组件工作时无故障（如图32所示）。
