7.阀体单元

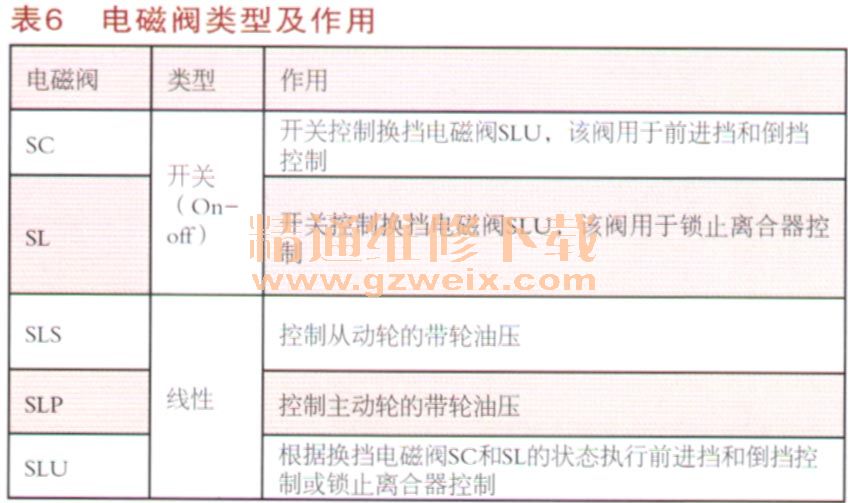

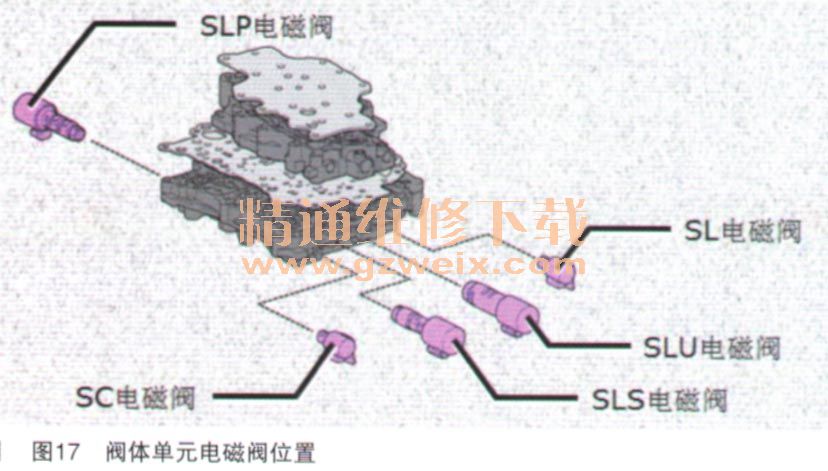

阀体单元有5个电磁阀,如图17所示。电磁阀类型及作用如表6所示。

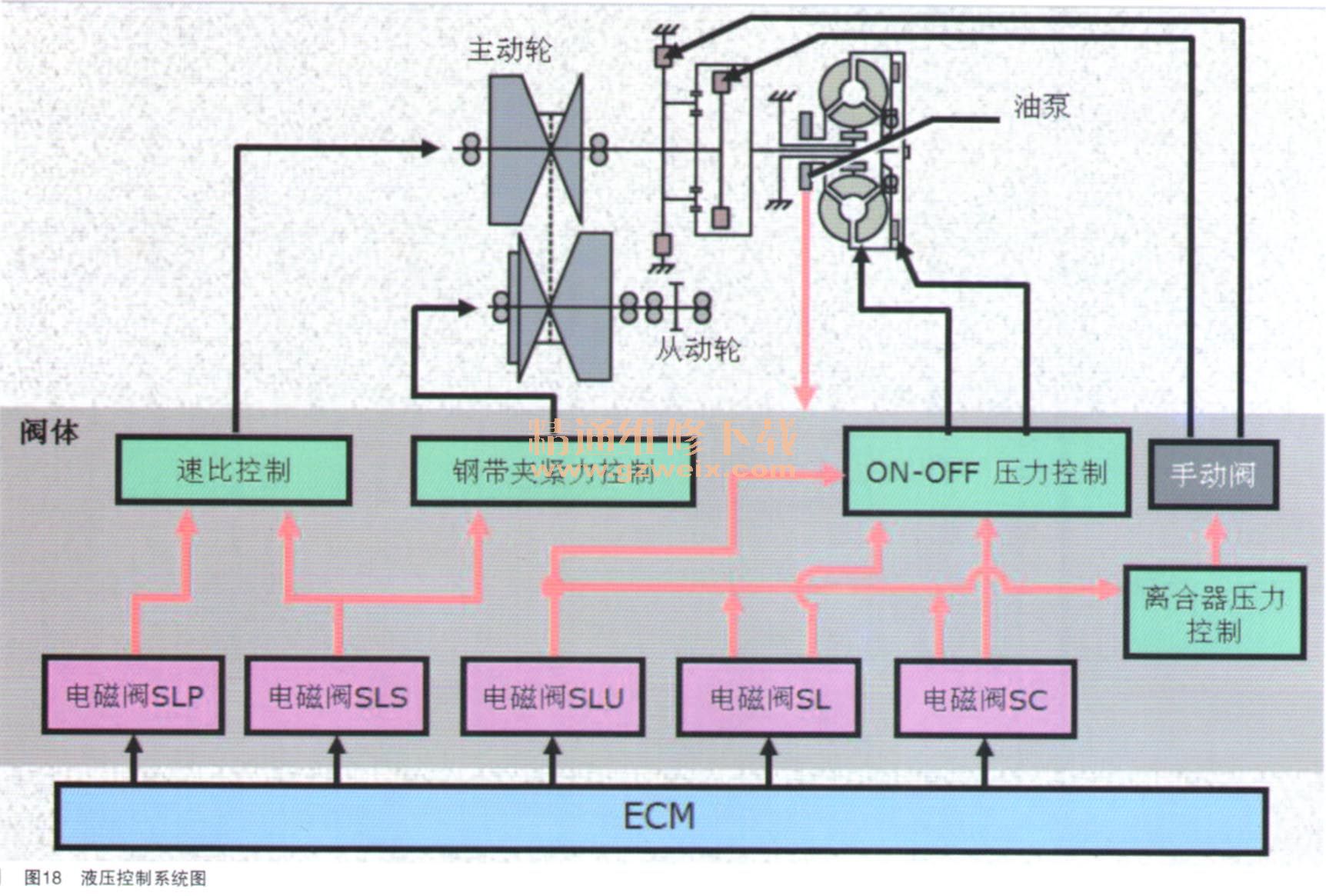

液压控制系统图如图18所示。

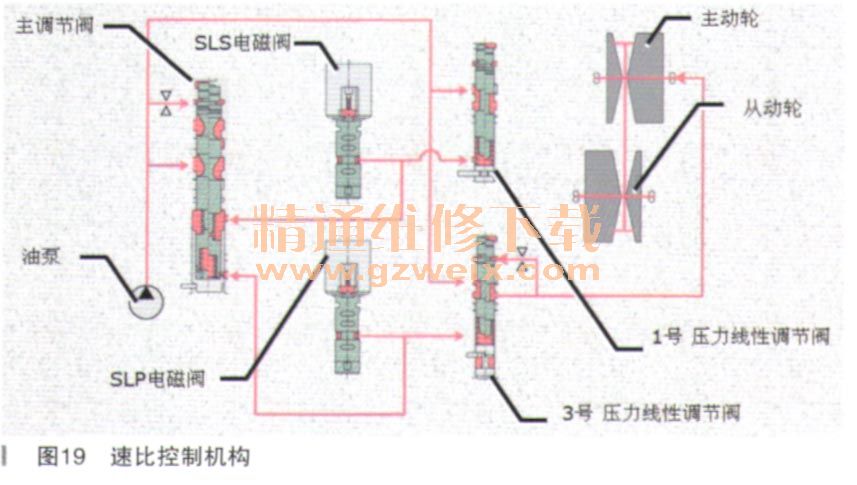

速比控制:通过控制流入和流出主动轮的流量实现速比控制,如图19所示。

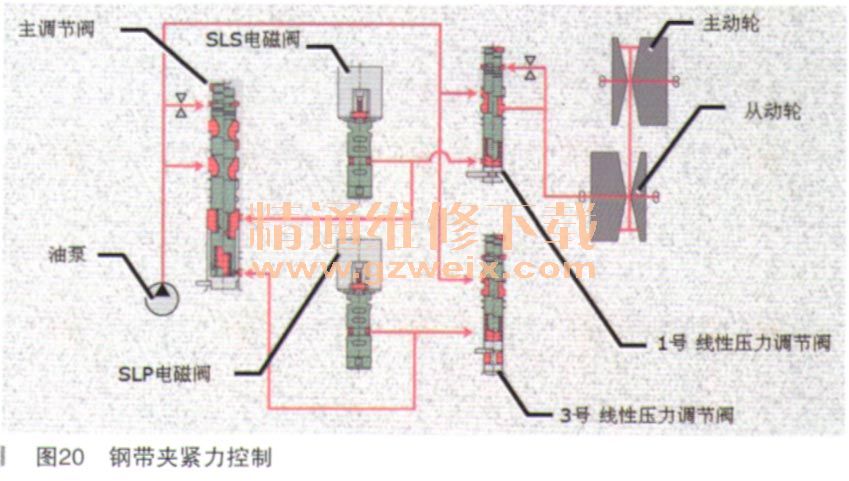

钢带夹紧力控制:通过调节从动轮的压力实现钢带夹紧力控制,如图20所示。
8.电控系统电控系统的基本操作与上一代卡罗拉相同。
·Engine - CVT综合控制
·带轮速比控制
·加速提升控制
·减速提升控制
·上坡/下坡换挡控制
·锁止离合器控制
·柔性锁止控制
·7速运动式顺序换挡
9.更换

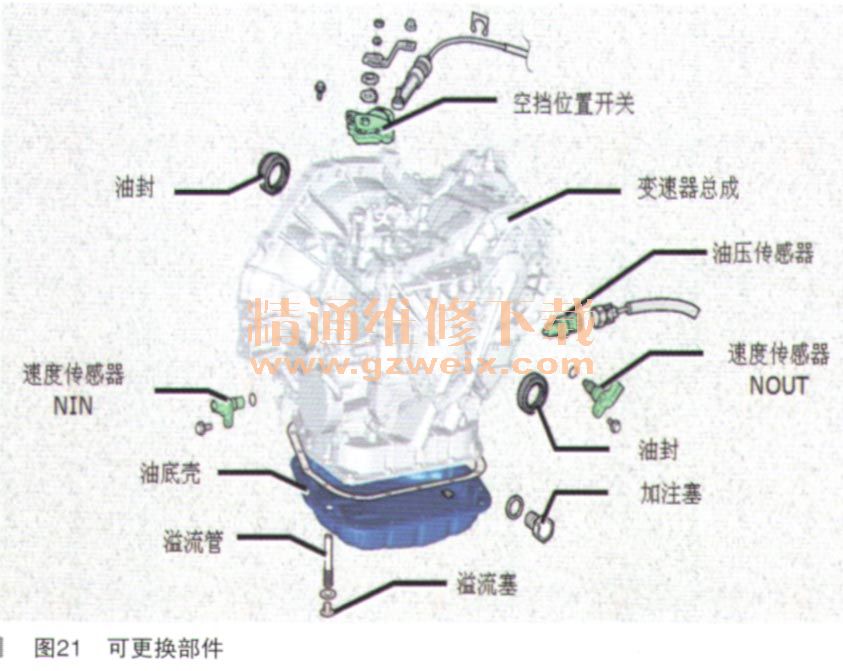

变速器是总成更换件,变速器总成不可拆解,一可更换件如图21所示。
六、双燃料发动机(1ZR-FE)

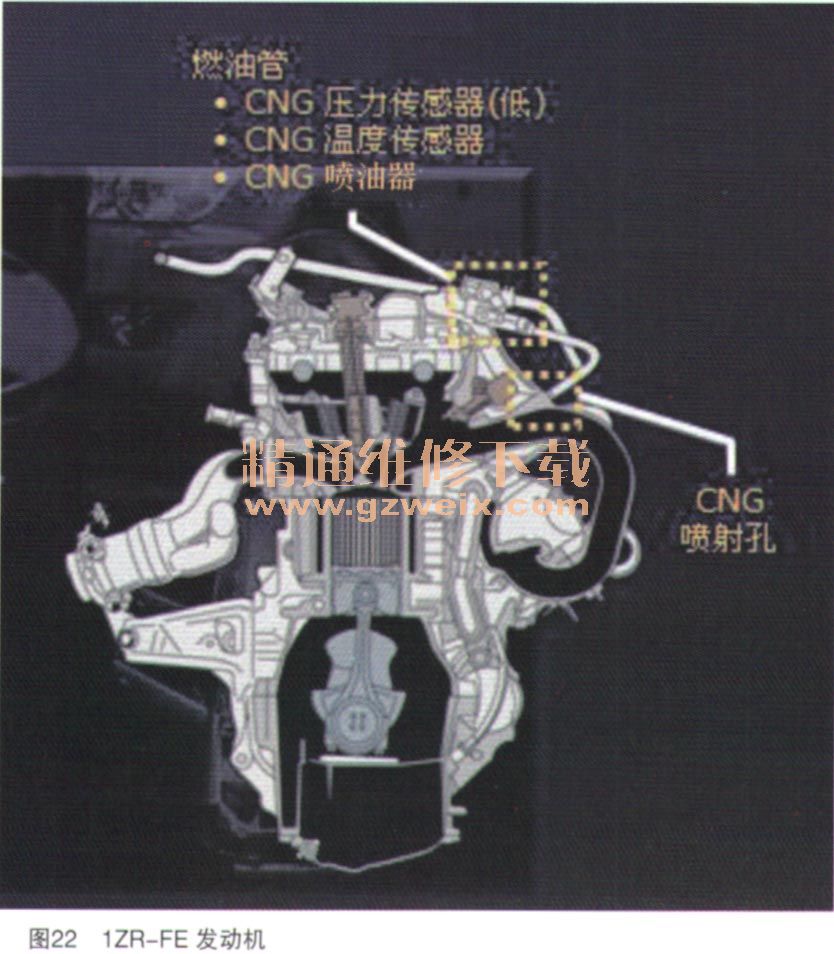

1ZR-FE发动机(带CNG):直列4缸、1.6L、DOHC16气门双燃料(汽油或CNG压缩天然气)发动机带双VVT-i、DIS和ETCS-i。最新采用了双燃料发动机,如图22所示。
与汽油发动机的主要不同点:双燃料发动机能够用汽油或者CNG(压缩天然气)作为燃料使车辆运行。CNG燃料是一种被高压缩且增大容积效率的燃料。

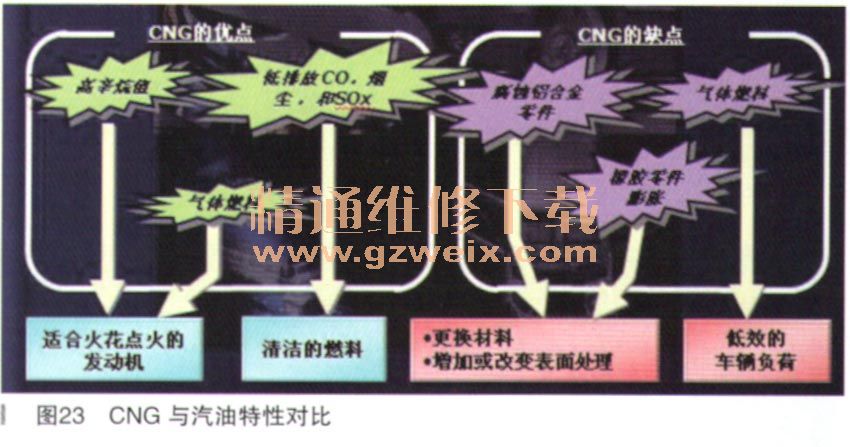

CNG与汽油特性对比如图23所示。
与1ZR-FE(无CNG)的主要区别:
·在排气门座使用了耐磨材料
·在排气门表面采用堆焊工艺提高耐磨性
·在每个进气道装有CNG燃油喷射孔
·燃油管表面进行了表面处理
·CNG喷油器有DLC涂层
·采用活塞式CNG压力调节机构
·在CNG压力调节器内部,有机油分离装置
·采用了热敏电阻式油位传感器
·火花塞型号为FC20HR-BG9
·双燃料系统能够用汽油或CNG运行车辆
1.燃油系统
双燃料系统是车辆能够以汽油或者CNG(压缩天然气)燃料行驶。双燃料系统由汽油喷射系统和CNG燃油喷射系统组成。

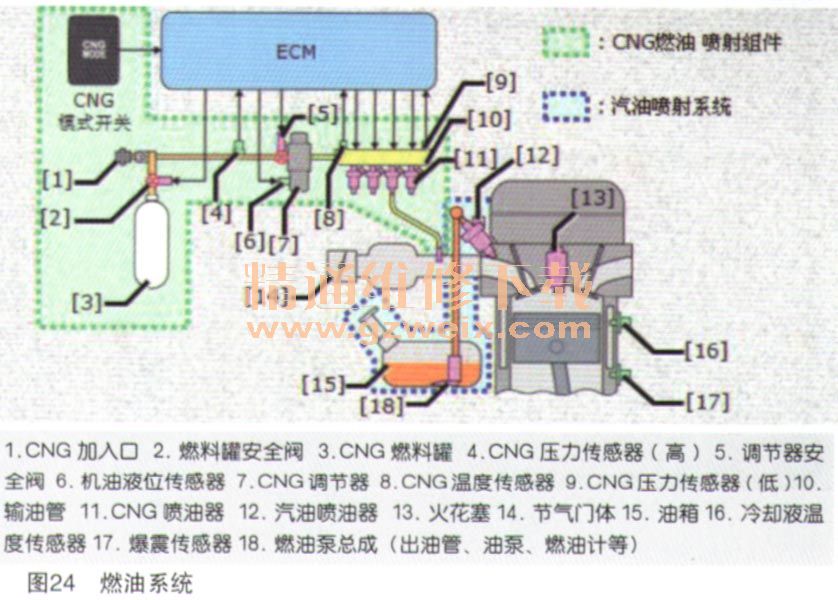

燃油系统如图24所示。
