（十）帕萨特系列轿车专用解码器数据流的分析要领
    帕萨特系列车辆专用解码器可以用来读取车辆上电子控制单元中的数据流，这些数据流也是诊断或判断故障的重要依据。尤其是在没有读得故障码的情况下，通过对数据流的分析，也可以快速判断故障的可能部位或原因。掌握分析解码器输出的数据流的要领，通常应注意以下4个方面的问题。
    1．划分数据流
    在车辆的电控系统中，各种不同的数据之间存在着非常密切的联系，这些数据就构成了一个个数据链。在分析数据流时，可以把数据流中的所有数据划分为若干个数据链。但在对数据链进行分析时，一定要注意到数据链中的任何一个数据出现变化时，均会对其他相关数据产生影响这一情况。如果单独对某个数据进行分析，往往会出现误判。
    2．正常数据流的处理方法
    对于解码器调出的数据流，如果均在正常值范围内，则说明传感器本身或其连接线路基本正常。对此，就不必再对传感器进行检查了。
    3．抓主要矛盾
    如果解码器调出的数据流有的数据正常，有的数据异常，此时就应认真分析，寻找一个入手点，以便抓住主要矛盾。
    4.熟记主要检测数据
    对于车辆上某些常用的主要检测数据，一定要熟记，以提高故障的检修速度。但要注意数据的单位，车辆上的有些数据不是采用法定方式来标注的，而且不同的车辆标注的单位也不一样，例如：发动机负荷，有的车辆采用“ms”，有的车辆则采用“％”来表示。

  （十一）帕萨特B5系列轿车连接故障阅读器V.A.G 1551的方法
    帕萨特B5系列轿车各个电子控制系统统一使用一个故障诊断插座，该插座设置在驻车制动拉杆右侧，采用盖板盖着。对帕萨特B5系列轿车某个电子控制系统进行故障诊断时，通常使用大众汽车专用的故障阅读器VA.G1551或车辆系统测试仪VA.G1552或汽车诊断测试和信息系统VA.S5051来进行。

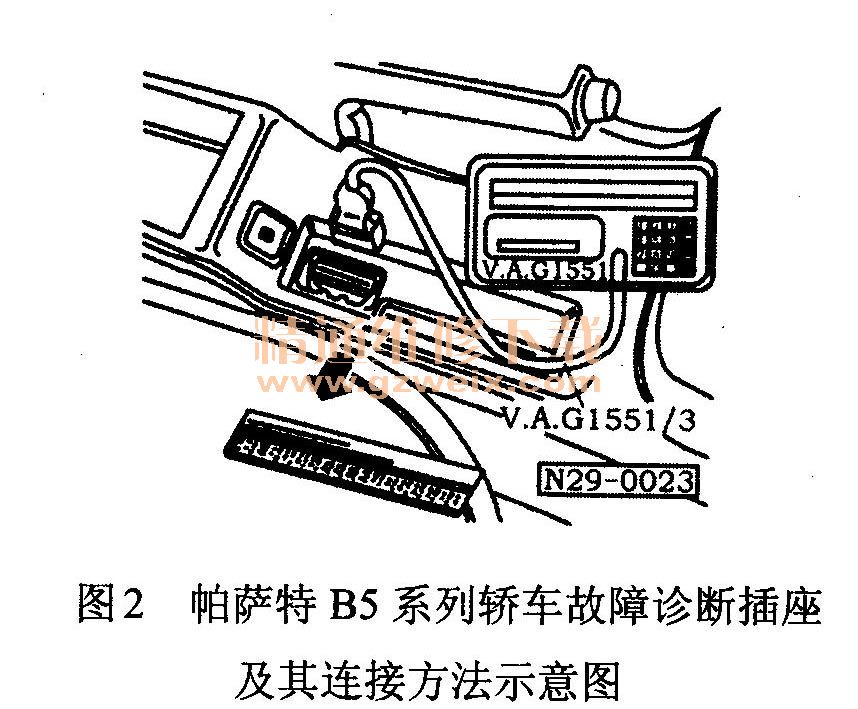

    当需要进行故障诊断时在点火开关断开的情况下，拆下驻车制动拉杆右侧的诊断插座的盖板，然后把适配器电缆（VA.G1551/3）的一端与故障阅读仪VA.G1551相连接，另一端连接线插头连接到DLC诊断插座上。具体连接方法如图2所示。

    ①关闭点火开关，取下自诊断插头护板。
    ②连接汽车诊断、测量和信息系统V.A.S 5051或故障阅读器VA.G1551， VA.S5051/1接上V A.S5051，再用VA.G1551/3连接VA.G1551或VA.G1552，如图2所示。如在试车时需使用解码器，要注意检测安全。

  （十二）帕萨特系列轿车VAG1552专用解码器的使用方法
    大众帕萨特系列车辆VA.G1551专用解码器的正确使用方法在本书以后的各章中逐步介绍，这里就不重述了，下面先介绍V A.G1552专用解码器的正确使用方法。
   1．V.A.G1552专用解码器的基本结构

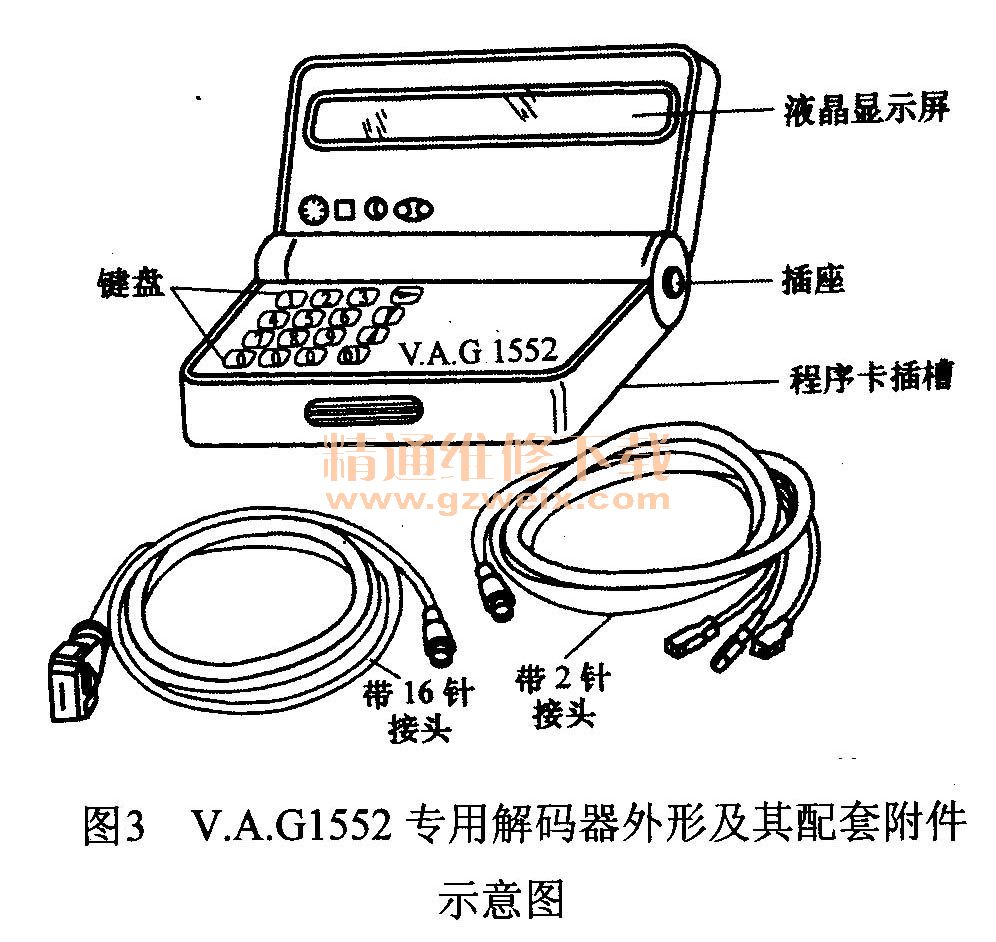

    VA.G1552专用解码器又称为故障诊断仪，为大众系列车型（包括帕萨特系列轿车）专用的诊断仪器，其外形及其配套附件示意图如图3所示。

    VA.G1552专用解码器主要由液晶显示屏、键盘、程序卡、检测电缆等组成。液晶显示屏可以显示两行数据，检测电缆用来连接诊断仪与车辆上的诊断插座。
    2. V.A.G1552专用解码器的基本功能
    VA.61552专用解码器可以检测大众帕萨特系列轿车的电控燃油喷射系统、电控自动变速器系统、电控制动ABS防抱死系统、安全气囊系统、汽车巡行电控系统、全自动空调控制系统等故障，还可以配汽车密码钥匙，使用、升级很方便。
    3．程序卡的正确使用方法
    当使用VA.G1552专用解码器检测不同的车型时，要安装与之配套的程序卡。更换程序卡时，一定要先断开仪器的工作电源；在拿程序卡时，注意手一定不要接触程序卡上的触点，以防止静电感应的干扰，造成使用时检测出错。
    4．注意清洁程序卡
    在选择相应测试电缆将VA.G1552专用解码器连接到车辆上的诊断插座以后，如果发现液晶显示屏没有正常的显示，则应先检查程序卡是否脏污，可以使用浸透甲醇的无纤维布清洁程序卡上的触点后再插入后试试。
    5．保证蓄电池供电充足
    在使用V A.G1552专用解码器对车辆进行故障诊断时，车辆上的蓄电池电压一定要充足，一般要在11.5 V以上。
    6．不要带电插拔传感器插头
    不得在开机状态下随意拔出或者插上传感器插头，以免导致电子控制系统中的微电脑芯片损坏。
    7．不能长时间检测执行元件
    在使用V A.G1552专用解码器对车辆进行执行元件诊断时，检测的时间不能太长，以免损坏执行元件。
    8.  V.A.G1552专用解码器键盘上的按键
    VA.G1552专用解码器键盘上主要有0～9个数字按键，“C”按键，确认按键“Q”，  4个方向移动按键，数值修正功能按键。
    9.  “C”按键功能说明
    使用“C”按键可以选择工作模式。其中的模式“1”用于汽车系统测试，模式“3”用于自诊断，输入相应的数字，按压“HELP”，液晶显示屏就会显示地址代码及相应内容。地址代码如表1-11所列。
    10．确认按键“Q”功能说明
    当选择好需要测试的地址代码以后，按压故障诊断仪上的确认按键“Q”以后，就可以来进行输入确认。
    11.“→”按键功能说明
    按压“→”按键可以进一步选择测试功能。按下“→”按键后，液晶显示屏显示出功能代码。选择并输入相应的功能代码，测试仪即可进行功能测试。功能代码与其相应功能对照如表9所示。由此可以根据不同的功能要求，分别进行不同的功能测试。
