帕萨特B5系列轿车是上海大众引进德国大众公司技术生产的高档豪华轿车，该系列轿车的空调器主要有手动式和自动式两大类。两者的制冷系统结构原理基本相同。下面介绍的内容中，两者相同的部分主要以自动式空调系统为例，不同的部分则单独进行介绍。
    1 帕萨特B5系列轿车空调系统的功能特点与安装位置
    帕萨特B5系列轿车全自动空调控制系统具有自动调节车内空气温度的功能，它能根据车内外的各种温度传感器的输出信号，按照驾驶员和乘客的要求，使车内的温度、湿度等小气候保持在最适当或最佳壮态。
    1.1空调系统的功能特点
    帕萨特B5系列轿车自动空调的控制单元从传感器得到信息，并将它们与控制单元中的理论值进行对比，然后控制单元输出信号，从而控制电气部件（终端控制）。
    控制单元J255位于操作和显示单元E87之后。两个部件结为一体，不可分解。
    1.2自动空调系统部件在车上的安装位置
    帕萨特B5系列轿车自动空调系统主要部件在车上的安装位置分为车厢内与发动机舱内两个部分，下面分别说明。
    1．发动机舱内自动空调装置

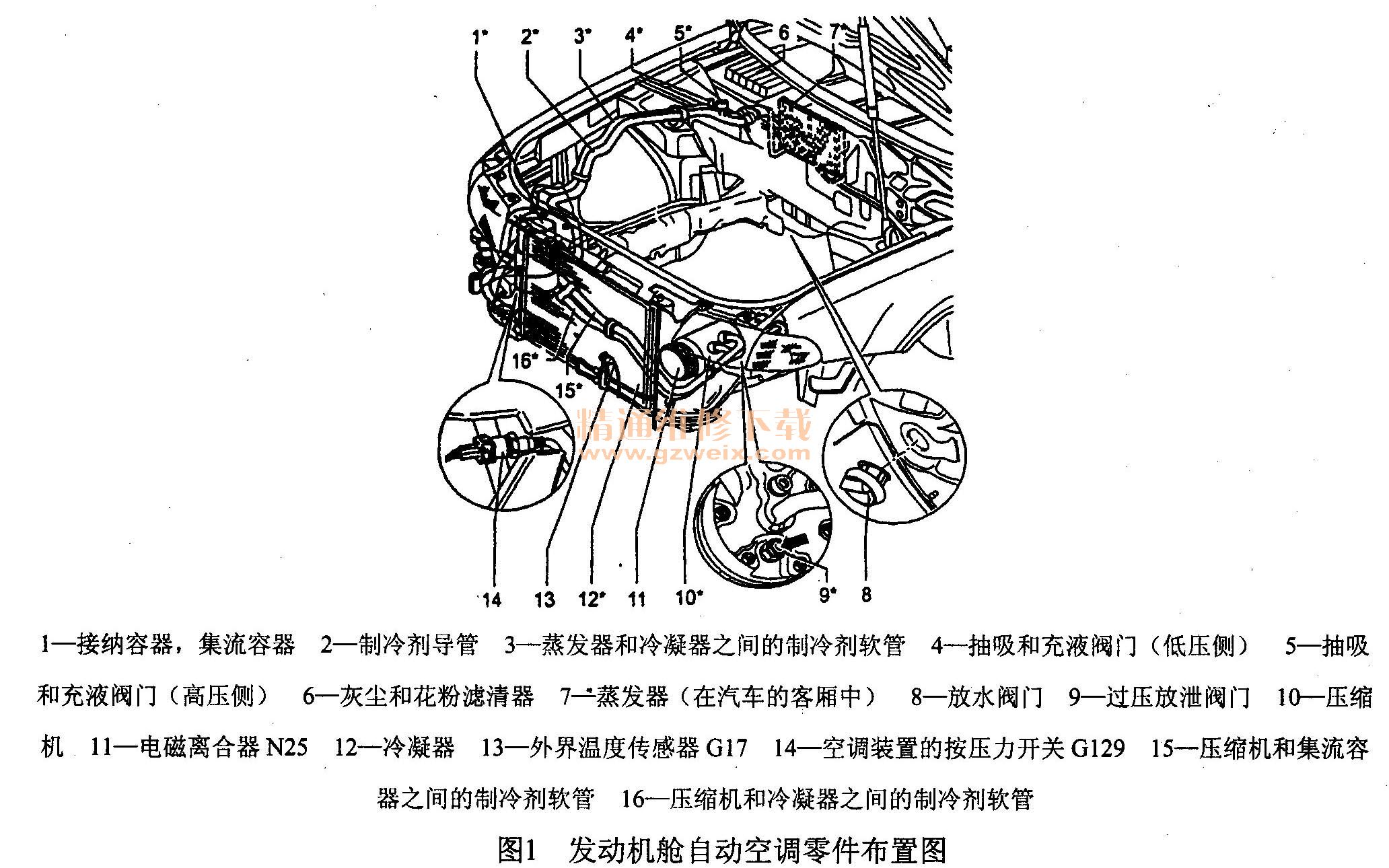

    帕萨特B5系列轿车空调系统在发动机舱内的安装位置及结构如图1所示。

    2．车厢内自动空调装置
    帕萨特B5系列轿车车厢内自动空调装置结构如图2所示。标有＊号的零部件，只能在维修中心内进行维修，因为制冷剂要吸出。

    3．车厢内手动空调器和暖风装置
    帕萨特B5系列轿车车厢内手动空调器和暖风装置结构如图3所示。标有＊号的零部件，只能在维修中心内进行维修，因为制冷剂要吸出。
