汽车电路保护装置开发及验证
来源:汽车电器  作者:佚名  2014-12-05 08:36:59

    2 整车电路保护装置设计验证
    2.1导线的选型验证

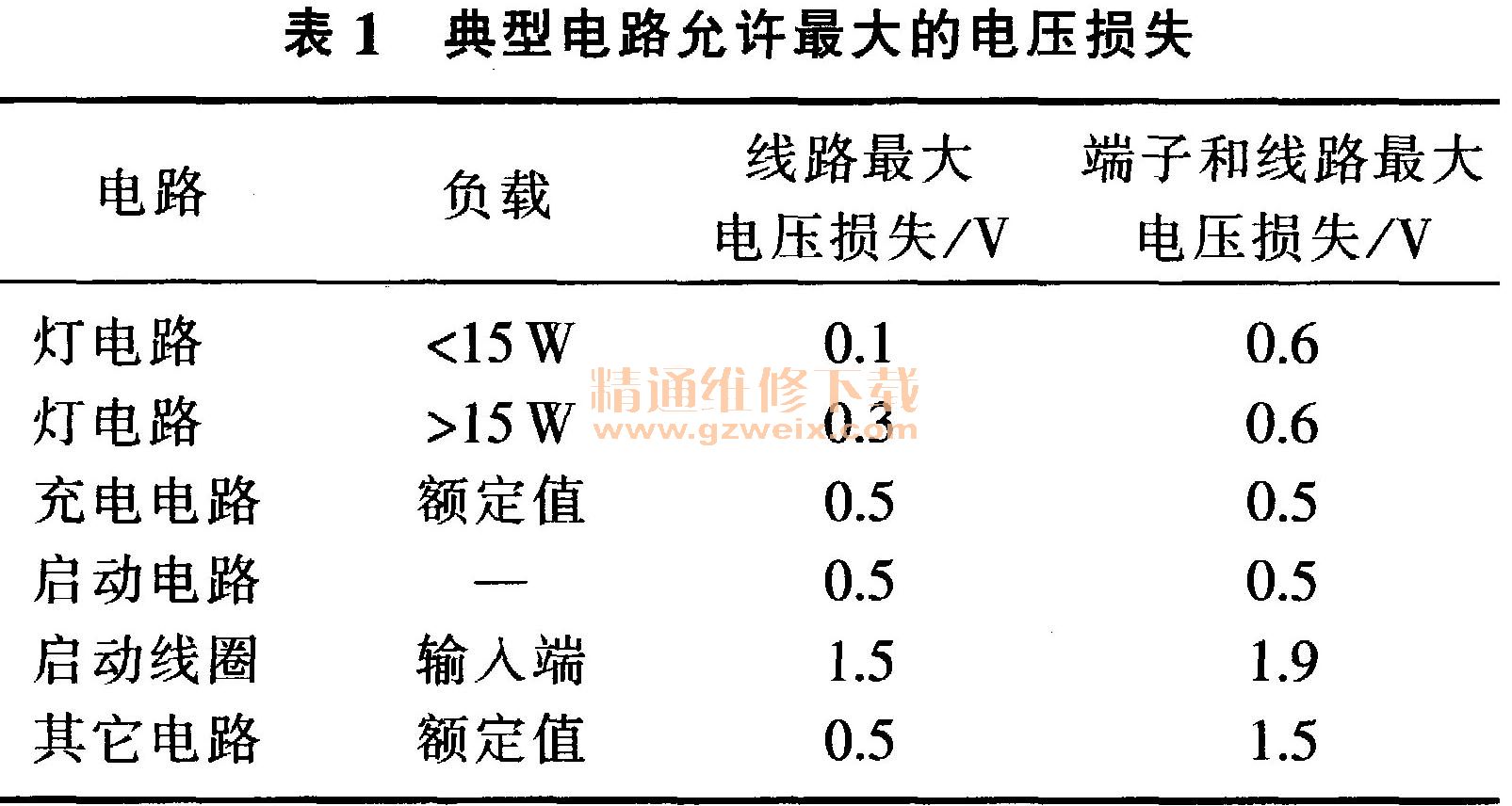

    导线的截面积与承载电流的能力关系密切,线径越大,承载的电流越大。这就要求在最小的电压降和最轻的线束质量之间做出最佳选择。国外一些厂家经过大量试验总结出了各种电路的电压损失,在线束设计时作为确定导线截面积的参考依据。表1给出了典型电路允许最大电压损失的相关参数。

    通常传递到负载的电能应该不小于系统提供能量的90%(即电压降损失小于10%),如果系统使用24 V电压系统,则表1的值应增加1倍。导线的截面积可以按照如下公式计算。
    1)确定负载电流I
                    I=P/Un=Un/R
    式中:I----电流;P----功率;Un----系统供电电压。
    2)根据表1中的电压损失值进行计算
                  A =I×ρ×L/Ud
    式中:A----导线截面积;ρ----铜的电阻率/(ρ=0.018 5Ω·mm2/m) ; L----导线长度;Ud----允许最大电压降损失。
    3)将A值归整,并选择比A值大一档的截面积。
    2.2举例说明

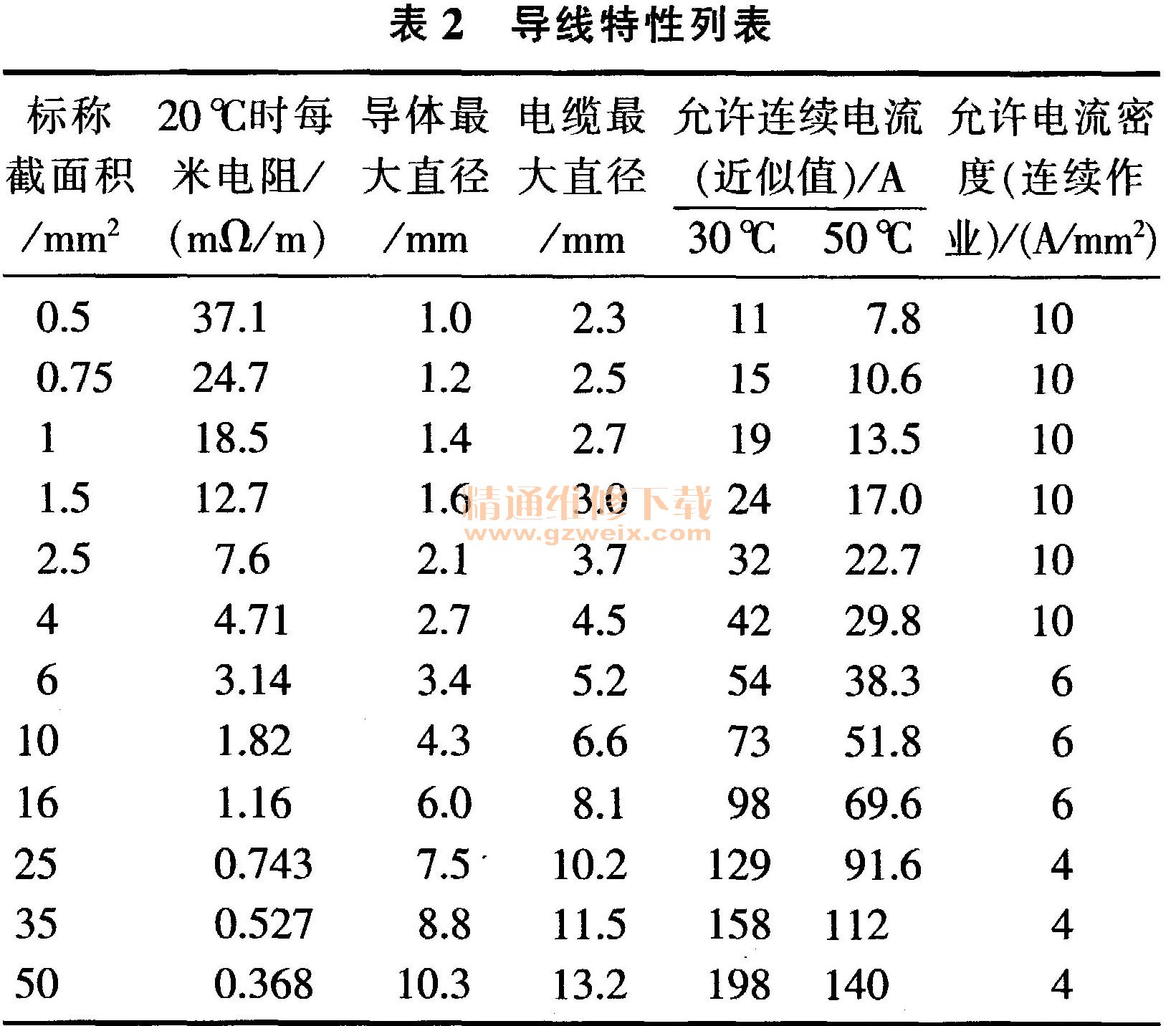

    前近光灯的功率为55 W,系统电压为12V,计算出电流值为4.6 A。前照灯的供电端到灯丝的距离为5m。根据表1给出的线路允许最大电压损失为0.3 V,计算出导线截面积为1.4 mm2,如按表1给出的端子及线路允许最大电压损失为0.6 V,计算出导线截面积为0.7 mm 2。为了避免温升对线路的影响,计算导线截面积后,还要根据负载所处工作环境温度下连续工作时的电流密度进行校核,才能最后确定导线的截面积。因为随温度的升高,导线的载荷能力在下降。博世(BOSCH)公司归纳出汽车用不同规格的铜导线承受电流的相关数据见表2。

    按表2的规定对计算出的2种截面积进行校核:电流密度S=I/A。①截面积为1.4 mm2导线的电流密度为3.3 A/mm2 ;②截面积为0.7 mm2导线的电流密度为6.6 A/mm2。可见,这两种截面积的导线,其电流密度都在允许的范围内。综合多方因素,并折中考虑,将这段导线的截面积设计为1.0 mm2 。
