奔驰各车系的便捷关闭CF功能基本相近，下面以主流车型221 S350为例对便捷关闭CF功能进行阐述。

    一、便捷关闭CF功能部件概述

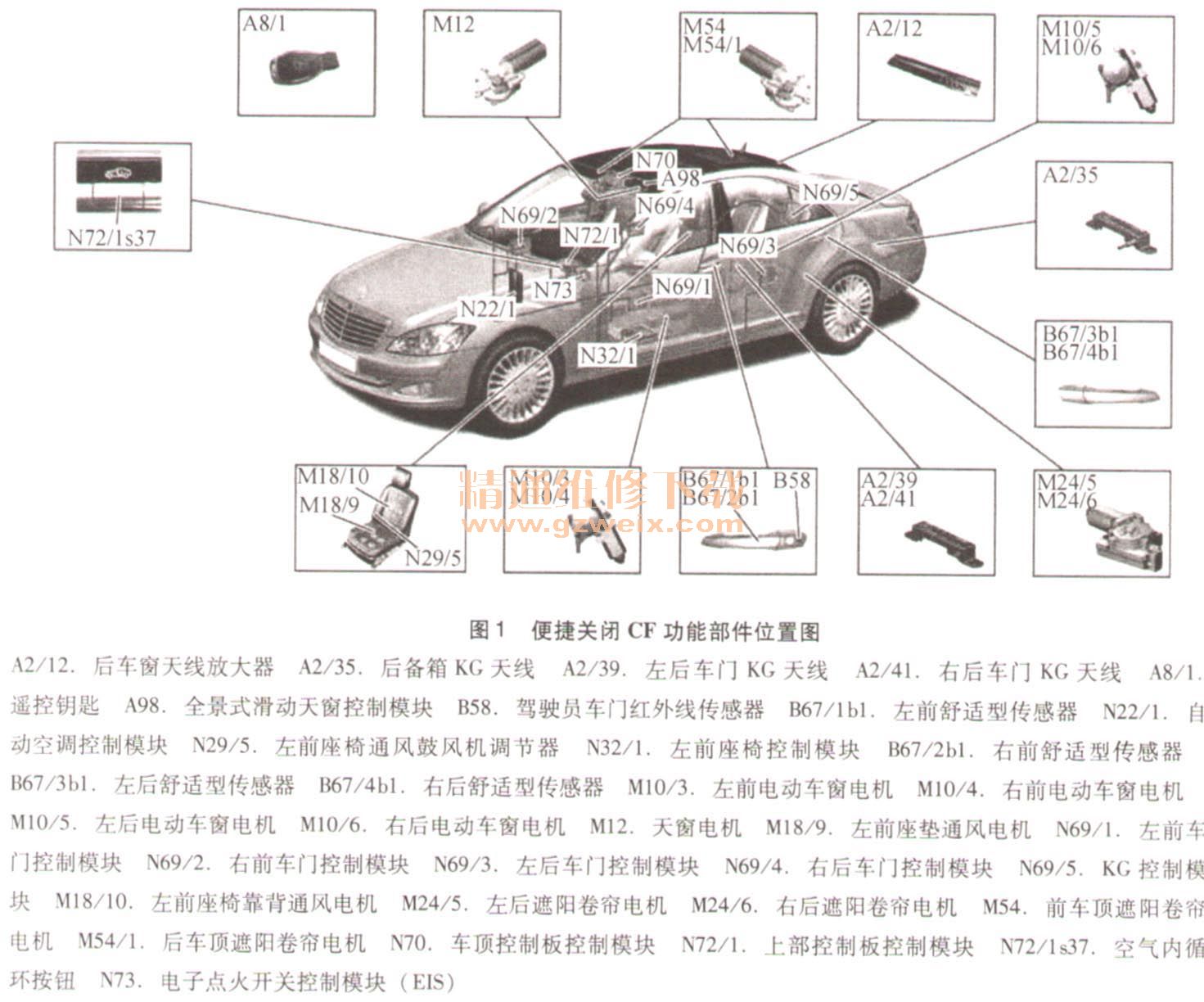

    1．便捷关闭CF功能部件位置图（图1）

    2．便捷关闭CF功能部件框图（图2）

    3．便捷关闭CF功能控制流程图解（图3）

    二、便捷关闭CF功能介绍
    通过操作便捷关闭功能可集中地打开和关闭侧窗、滑动／倾斜天窗或全景式滑动天窗和后遮阳卷帘。便捷关闭功能CF包含以下功能：通过遥控钥匙执行便捷关闭／开启、通过内循环空气按钮执行便捷开启／关闭、通过KG系统执行便捷关闭。在装配KG的车上，用KG只能使用方便关闭功能，无法实现KG便捷打开功能。
    1．通过遥控钥匙启用便捷关闭功能
    前提条件：EIS上没有钥匙、驾驶室门已关闭。
    当按住遥控钥匙上的锁止或解锁按钮（大于1s），同时钥匙对准驾驶室门把手上红外线传感器，其就会向驾驶员车门红外线传感器发送红外线命令“便捷功能”，该信号由左前车门控制模块读取，并通过内部CAN传送至EIS控制模块。EIS控制模块检查遥控钥匙的进人认可，如果进人认可有效，EIS控制模块就会通过车内CAN向车门控制模块和车顶控制板控制模块发送“便捷功能”命令，其可以促动相应的电机。当“锁止或解锁”按钮松开时，便捷功能停止。
    2．通过空气内循环按钮执行便捷开启／关闭
    前提条件：电路150N。
    当促动上部控制板控制模块UCP上的内循环空气按钮超过1.5s、“便捷促动”指令就会通过内部CAN发送至车门控制模块和车顶控制板控制模块。存储当前位置，并执行便捷关闭。如果再次促动内循环空气按钮超过1.5s，则在便捷关闭启动前，相应的车窗和倾斜／滑动天窗会自行移动至先前的位置。必须将全景式滑动天窗手动移动至所需位置。当再次促动内循环空气开关时，便捷功能会立即停止。
    3．通过KG系统执行便捷关闭
    前提条件：EIS上没有钥匙、所有门已关闭。
    当促动舒适型传感器（大于1.5s）时，其会向KG控制模块发送一个信号。随后，KG控制模块在促动期间通过车内CAN向车门控制模块和车顶控制板控制模块发送“便捷促动”命令。
    在下列情况下便捷关闭会中断：促动了其他舒适型传感器，不再促动舒适型传感器，最多90s后。
    如果在执行便捷关闭期间或者之后最多2s内拉动了同一车门拉手，则会激活紧急开启功能，促动时间最短为2s或与拉动车门拉手的时间相同，最长为90s。
    维修提示：更换车门控制模块后便捷关闭功能失效。
    投诉症状：更换某一车门控制模块后，车外后视镜调节和便捷关闭功能失效。
    故障原因：当前车门控制模块与带有代码806（车型221）的车辆不兼容。
    补救措施：安装后用维修软件升级新车门控制模块。
