解析东风雪铁龙C5各电控系统电路图(四)--前风窗刮水器清洗系统电路
来源:汽车维修与保养  作者:佚名  2015-02-07 09:00:47

    东风雪铁龙C5轿车前风窗刮水器系统
    一、主要元件的作用

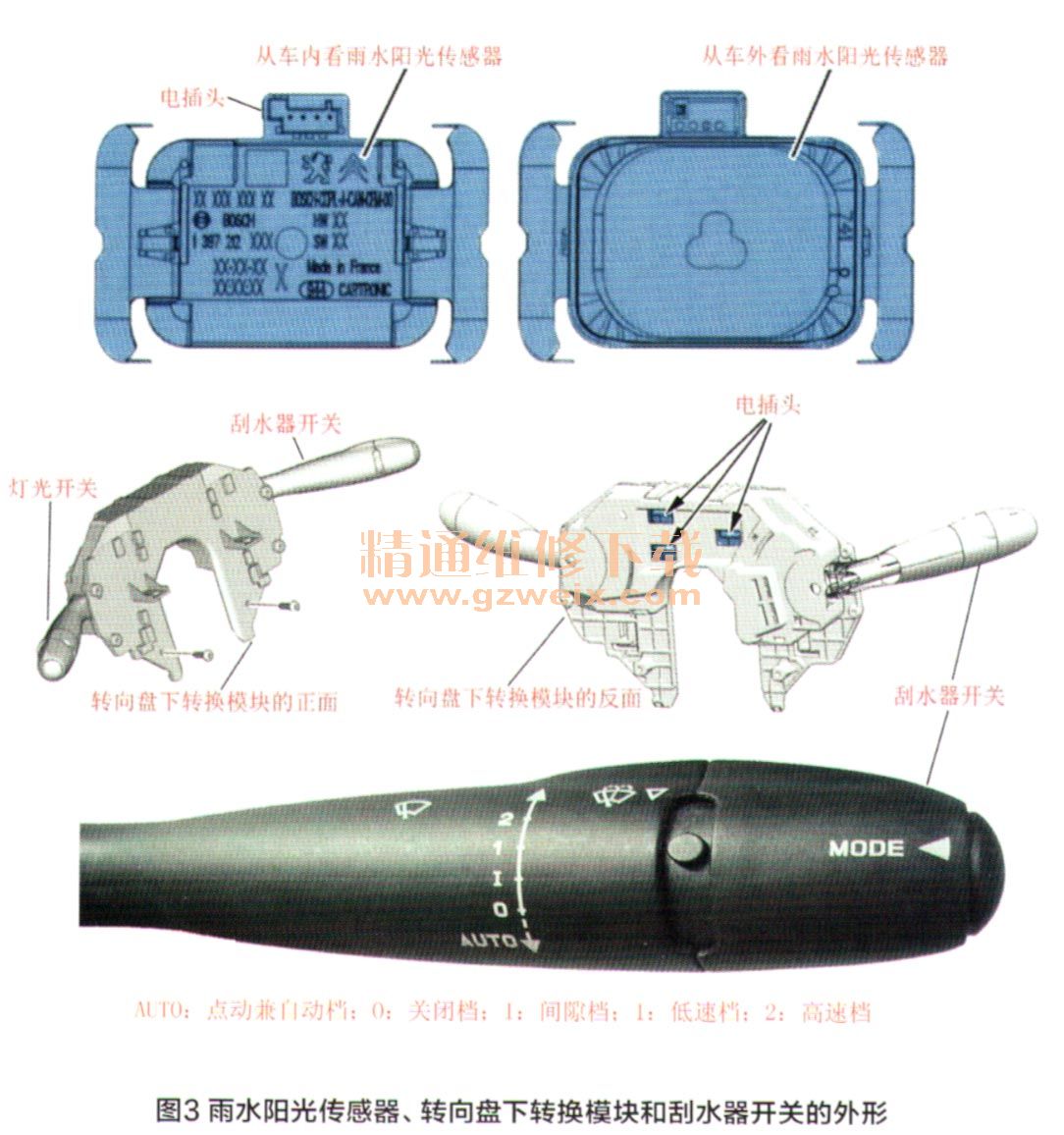

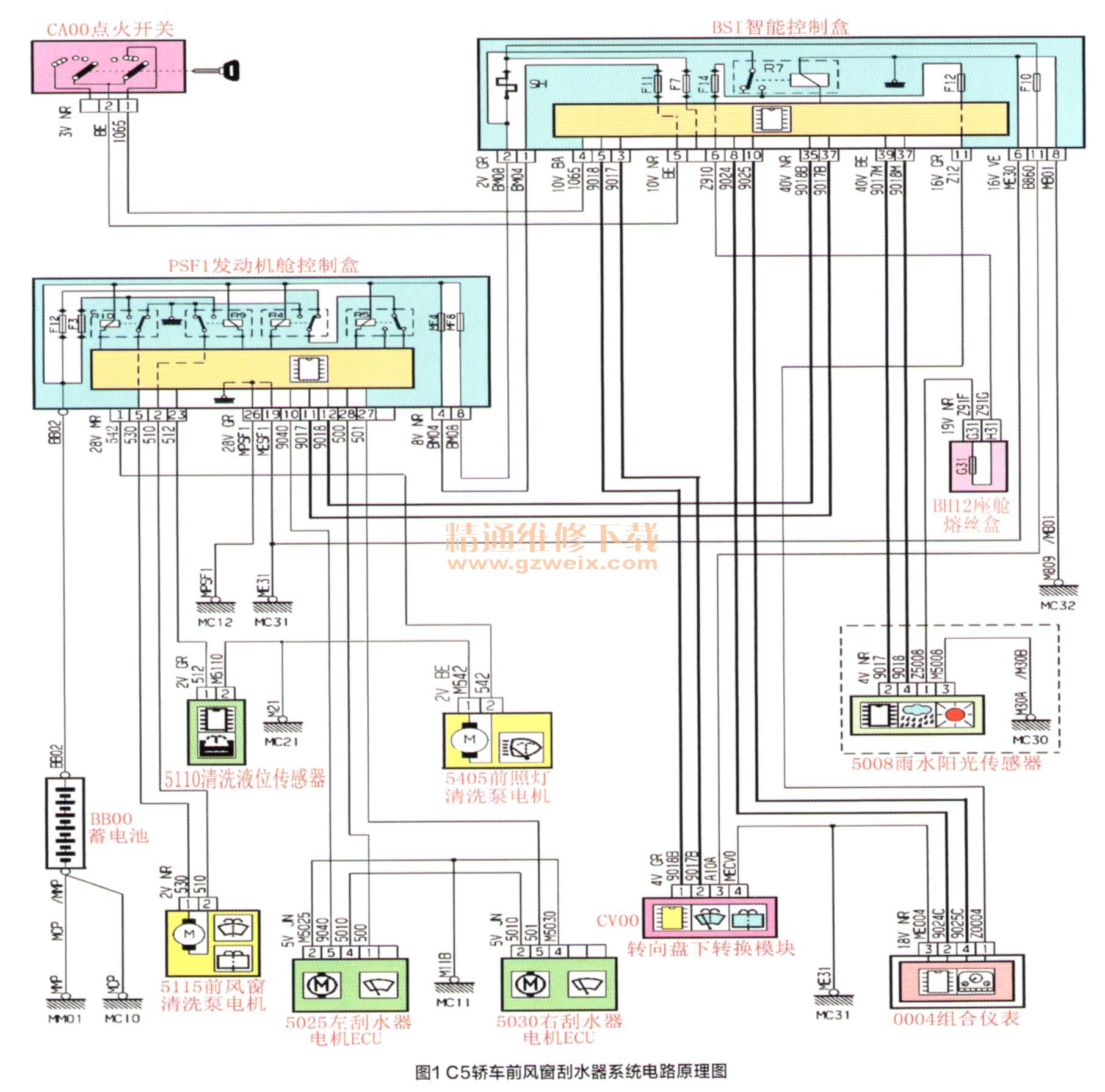

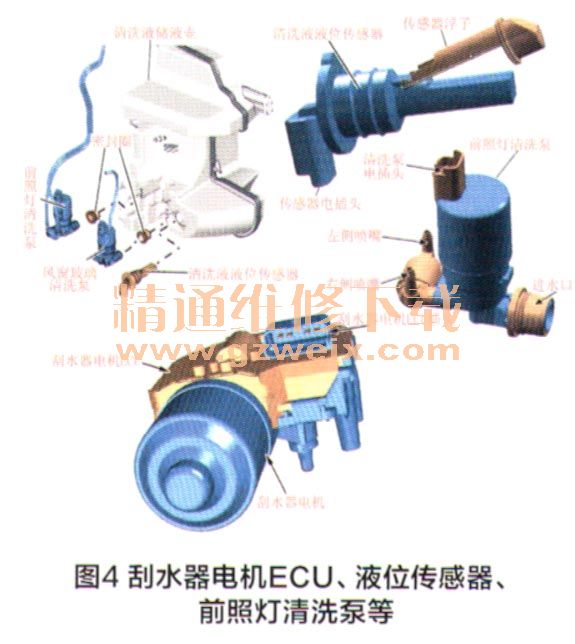

    电路原理图如图1所示。前风窗刮水器清洗系统主要元件的布置如图2所示,前风窗刮水器清洗系统主要元件的外形如图3、图4和图5所示。









    1.雨水阳光传感器的作用:①检测有无雨水和雨量的大小;②检测车外光线的强弱;③将雨水和阳光信号通过CAN车身网传递给智能控制盒BSI,BSI可根据该传感器的信号,控制刮水器电机自动工作和前照灯自动点亮。
    2.转向盘下转换模块的作用:①解读刮水器开关发送的自动刮扫、间隙刮扫、低速和高速刮扫、风窗玻璃和前照灯清洗的请求信号;②把刮水器开关的上述请求信号通过CAN车身网传递给智能控制盒BSI。
    3.风窗玻璃清洗泵的作用:在发动机舱控制盒PSF1的控制下,向前风窗玻璃喷水,清洗前风窗玻璃。
    4.前照灯清洗泵的作用:在发动机舱控制盒PSF1的控制下,向左、右前照灯灯罩表面喷水,清洗左、右前照灯灯罩表面上的灰尘、杂质等。
    5.左、右刮水器电机ECU的作用:①解读从发动机舱控制盒PSF1通过LIN网传送过来的雨刮器的控制指令;②控制左、右刮水器电机同步,并协调地进行自动刮扫、间隙刮扫、低速刮扫和高速刮扫。
    6.清洗液液位传感器的作用:检测清洗液液位的高低,当清洗液液位过低时,发出报警信号。
    7.前照灯清洗喷嘴的作用:在近光灯或远光灯亮和前风窗玻璃清洗时,将前照灯清洗泵输送过来的清洗液喷向左、右前照灯罩外表面,清洗灯罩外表面。前照灯清洗喷嘴是一个机械元件,其工作压力为200kPa以上,无电路连接。

[1] [2] [3]  下一页
