二、电路原理的解读

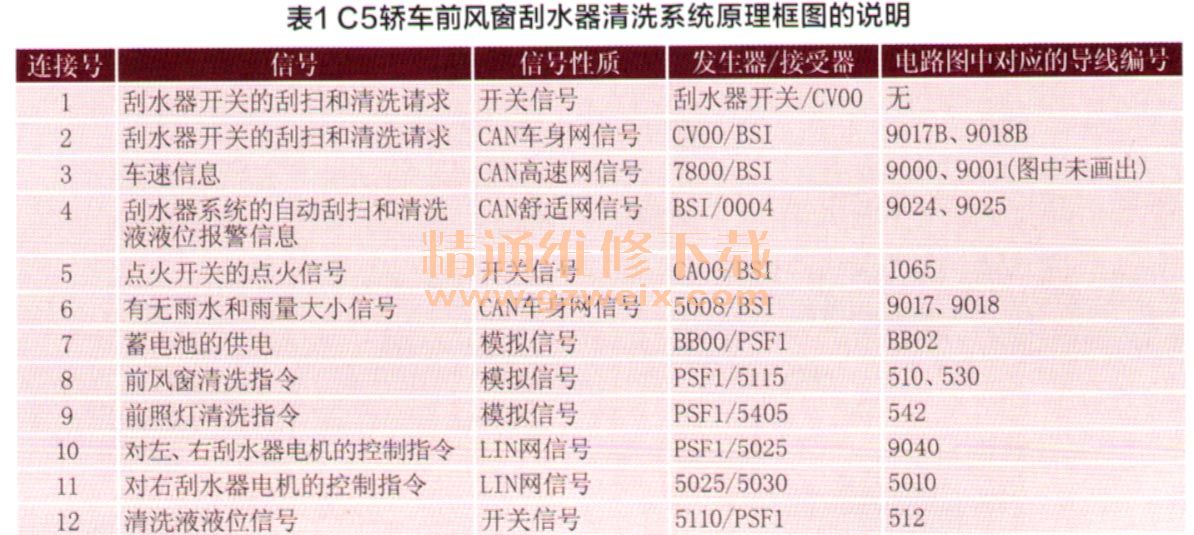

经过对C5轿车前风窗刮水器系统电路原理图的分析，可将该系统的到乍原理简化成图6所示的框图，对框图的说明见表1。现根据图1和图6将前风窗刮水器清洗系统的工作原理解读如下。
1.刮水器开关的档位
（1）将刮水器开关向后拔动一下（即从O位置扳向AUTO位置，见图3），松手后开关自动回位，进入刮水器开关的点动兼自动档，此时前刮水器在风窗玻璃上来回刮扫一次停在起始位置，同时组合仪表0004上显示：“自动刮水器启用”，如图7所示。当前风窗刮水器清洗系统进入自动刮水器模式后，如雨水阳光传感器检测到前风窗玻璃上有雨水时，自动启动左、右刮水器电机工作。下小雨时，左、右刮水器电机自动慢速工作；下大雨时，左、右刮水器电机自动快速工作。
（2）将刮水器开关向前拔动到l位置，进入刮水器开关的间隙档，此时前刮水器按照：在风窗玻璃上来回刮扫一次→停几秒钟→在风窗玻璃上来回刮扫一次→停几秒钟……循环工作。
（3）将刮水器开关向前拔动至归位置，进入刮水器开关的低速档，此时前刮水器在风窗玻璃上来回低速刮扫。
（4）将刮水器开关向前拔动到2位置，进入刮水器开关的高速档，此时前刮水器在风窗玻璃上来回高速刮扫。
2．前刮水器电机的控制
将点火开关CAM旋至点火档，点火开关将点火信号通过导线1065传递给智能控制盒BSI，BSI接收到点火信号后，则唤醒CAN高速网、CAN车身网、CAN舒适网、LIN网进入工作状态，为在各电控单元之间传递信息作准备。当车载网络（注：这里指CAN网和LIN网）唤醒后，发动机舱控制盒PSF1控制内部的继电器R5通过导线500和501分别为左、右刮水器电机ECU提供工作供电。
刮水器开关通过内部的触点将请求控制前刮水器点动刮、间歇刮、低速刮、高速刮等信号传递给转向盘下转换模块CV00，CV00将这些请求信号通过CAN车身网线9017B和9018B传递给智能控制盒BSI，BSI则将控制前刮水器或点动刮、或间歇刮、或低速刮、或高速刮的指令通过CAN车身网线9017B和9018B传递给发动机舱控制盒PSF1，PSF1则通过LIN网线904。将BSI对前刮水器的控制指令传递给左刮水器电机ECU。在左、右刮水器电机ECU构成的LIN网络中，左刮水器电机ECU是主ECU，右刮水器电机ECU是从ECU。左刮水器电机ECU通过LIN网线接收从PSF1传递过来的前刮水器的控制指令后，一方面通过LIN网线5010将对前刮水器的控制指令传递给右刮水器电机ECU，另一方面它指挥并协调（注：因左、右刮水器电机各自独立驱动一个刮水臂工作，如左、右刮水器电机动作不能同步和协调，二者就会产生干涉碰撞）右刮水器电机ECU一道实现对左、右刮水器电机的点动兼自动、间隙、低速、高速等控制。
3．前刮水器的回位控制
为了不使前刮水片停在前风窗玻璃的中间位置而影响驾驶员的视线，无论前刮水器工作到什么位置我们关闭刮水器开关后，前刮水器都应持续工作到它的起始位置才能停下来，这就叫刮水器的回位控制。为了实现回位控制，在左、右刮水器电机ECU内置了一个回位位置传感器（注：通过东风雪铁龙的汽车专用诊断仪可检测到在刮水器电机工作时该传感器的信号，如图8所示）。左、右刮水器电机ECU根据回位位置传感器的信号，可实现对左、右刮水器的回位控制。
4．前风窗玻璃和前照灯的清洗控制
将刮水器开关向上抬起（放下后刮水器开关自动回位），刮水器开关通过内部的触点将请求控制前风窗清洗的信号传递给转向盘下转换模块CV00， CV00将这一请求信号通过CAN车身网线9017B和9018B传递给智能控制盒BSI， BSI则将控制前风窗清洗泵的指令通过CAN车身网线9017B和9018B传递给发动机舱控制盒PSF1，PSF1再通过内部继电器R9和R10控制清洗泵电机5115工作，在电机5115的驱动下，前风窗玻璃清洗泵向前风窗玻璃喷水。同时，PSF1还通过LIN网线904。将清洗前风窗的指令传递给左刮水器电机ECU，于是在左刮水器电机ECU的指挥下，左、右刮水器电机驱动左、右刮水片来回刮扫三次。
在前风窗玻璃清洗泵电机工作时，如通过车灯开关接通近光灯或远光灯，车灯开关通过内部触点将点亮近光灯或远光灯的请求传递给CV00， CV00将这一请求信号通过CAN车身网线9017B和9018B传递给BSI，BSI则将控制前照灯清洗泵工作的指令通过CAN车身网线9017B和9018B传递给发动机舱控制盒PSF1，PSF1再通过内部继电器R11（原理图中未画出）和导线542控制前照灯清洗泵电机5405工作。
5．清洗液液位过低时的报警
清洗液液位传感器检测清洗液液位的高低，当前风窗玻璃清洗泵电机工作时，如清洗液液位不足时，传感器将报警信号（TEE电位搭铁信影通过导线512传递给PSF1， PSF1通过CAN车身网线9017和9018传递给BSI，BSI通过CAN舒适网线9024和9025传递给组合仪表0004， 0004在仪表盘中显示“风窗洗涤液不足”，如图9所示，警示驾驶员添加风窗玻璃清洗液。
