解析东风雪铁龙C5各电控系统电路图(五)----随动转向前照灯系统电路
来源:汽车维修与保养  作者:佚名  2015-04-13 10:13:43

    一、转向前照灯的作用
    在东风雪铁龙C5轿车上,装备有随动转向前照灯。图1是没有随动转向功能的前照灯照明情况,图2是有随动转向功能的前照灯照明情况。



    随动转向前照灯的光束具有根据转向盘的转动角度自动调整光束角度的功能,在近光灯或远光灯开启的状态下,汽车转弯时随动转向,使光束紧随行驶道路方向,为转向车辆行进的前方区域提供照明,其可提供双倍的视野照明宽度,大大提高汽车夜间行驶转向时的安全性能。

    二、转向前照灯系统的组成和主要元件的作用
    C5轿车转向前照灯系统的电路原理图如图3所示。

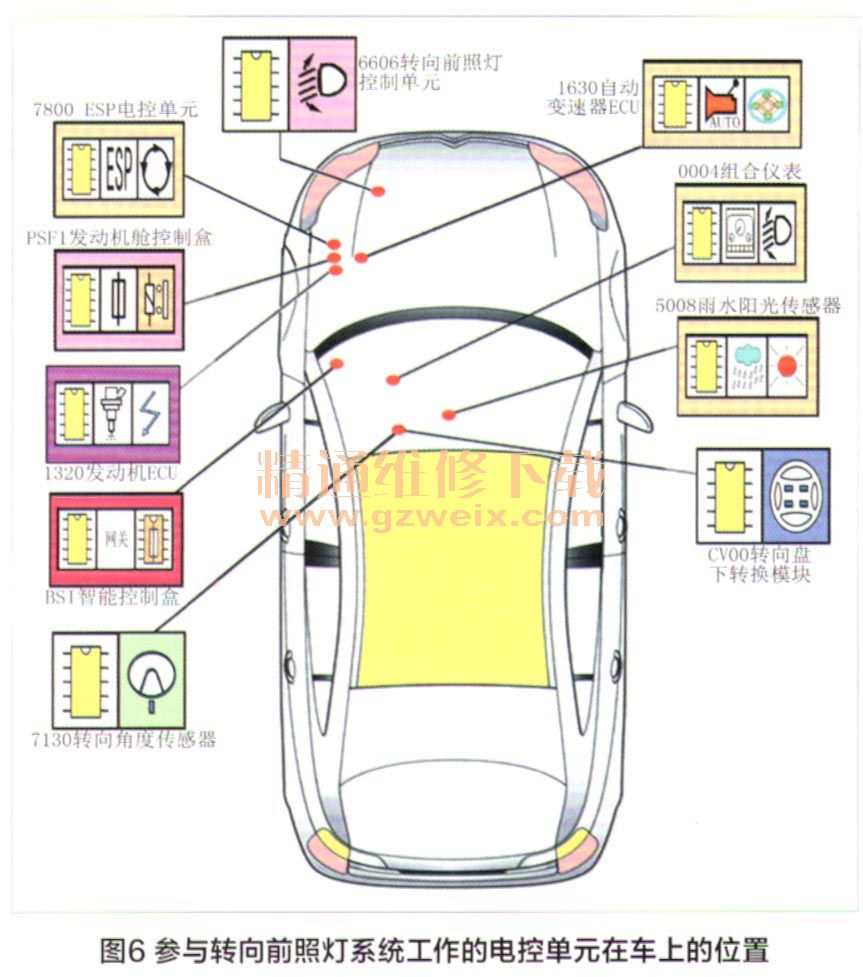

    转向前照灯系统主要由可转向的前照灯总成(总成内部有前照灯水平和高度调整机构)、转向前照灯ECU、装在转向盘下方的转向角度传感器、装在车身底部前桥和后桥中部的车身高度传感器等组成,如图4、图5所示。参与转向前照灯系统工作的电控单元还有装在转向盘下的转向盘转换模块、装在发动舱左前下方的ESP电控单元、装在自动变速器壳体上的变速器ECU、布置在蓄电池后方的发动机舱控制盒和发动机ECU、装在仪表台上的组合仪表和仪表台左下方的智能控制盒、装在前风挡玻璃上的雨水阳光传感器。参与转向前照灯系统工作的电控单元在车上的位置如6所示。





      转向前照灯系统主要元件的作用如下所述。

[1] [2] [3] [4]  下一页
