详解奥迪车系自动变速器结构特点及检修要点
来源:本站整理  作者:佚名  2015-08-29 06:31:30



    3. 01 V型自动变速器
    01v型自动变速器是行星齿轮式五挡自动变速器,是在01F/01K自动变速器基础上开发出来的,目前使用在A4、A6、A8等车型上。该变速器装有5个液压控制的前进挡,液力变矩器装有锁止离合器。当锁止离合器闭合时,前进挡位通过变矩器滑差效应转换成机械驱动挡。
    01v型自动变速器利用一个Ravigneaux行星齿轮组件和一个单排行星齿轮组件来实现5个前进挡和1个倒挡,其换挡执行元件如图14所示。

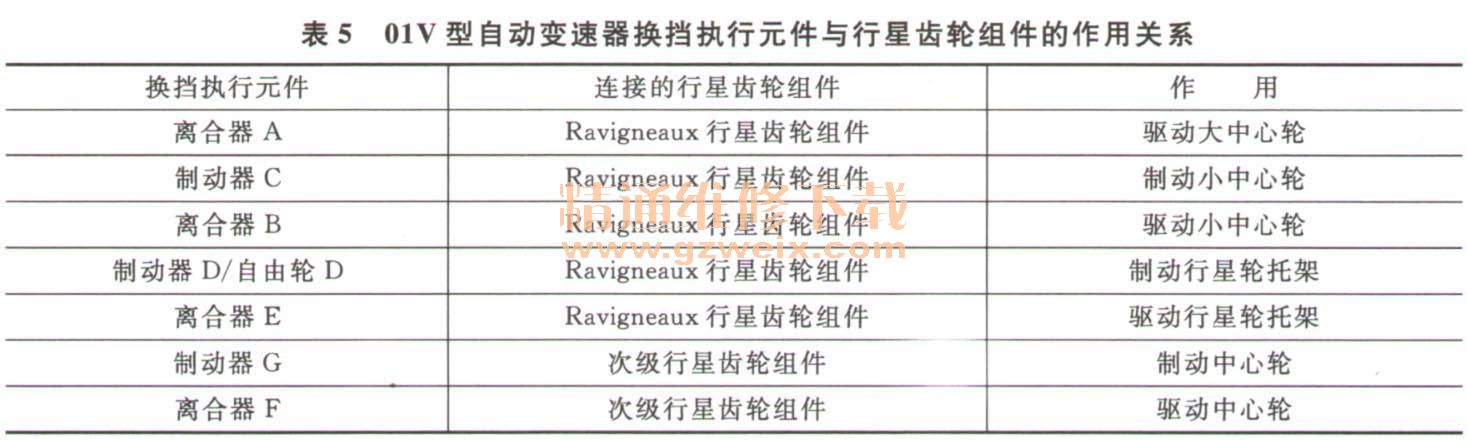

    01v型自动变速器换挡执行元件与行星齿轮组件的作用关系见表5。

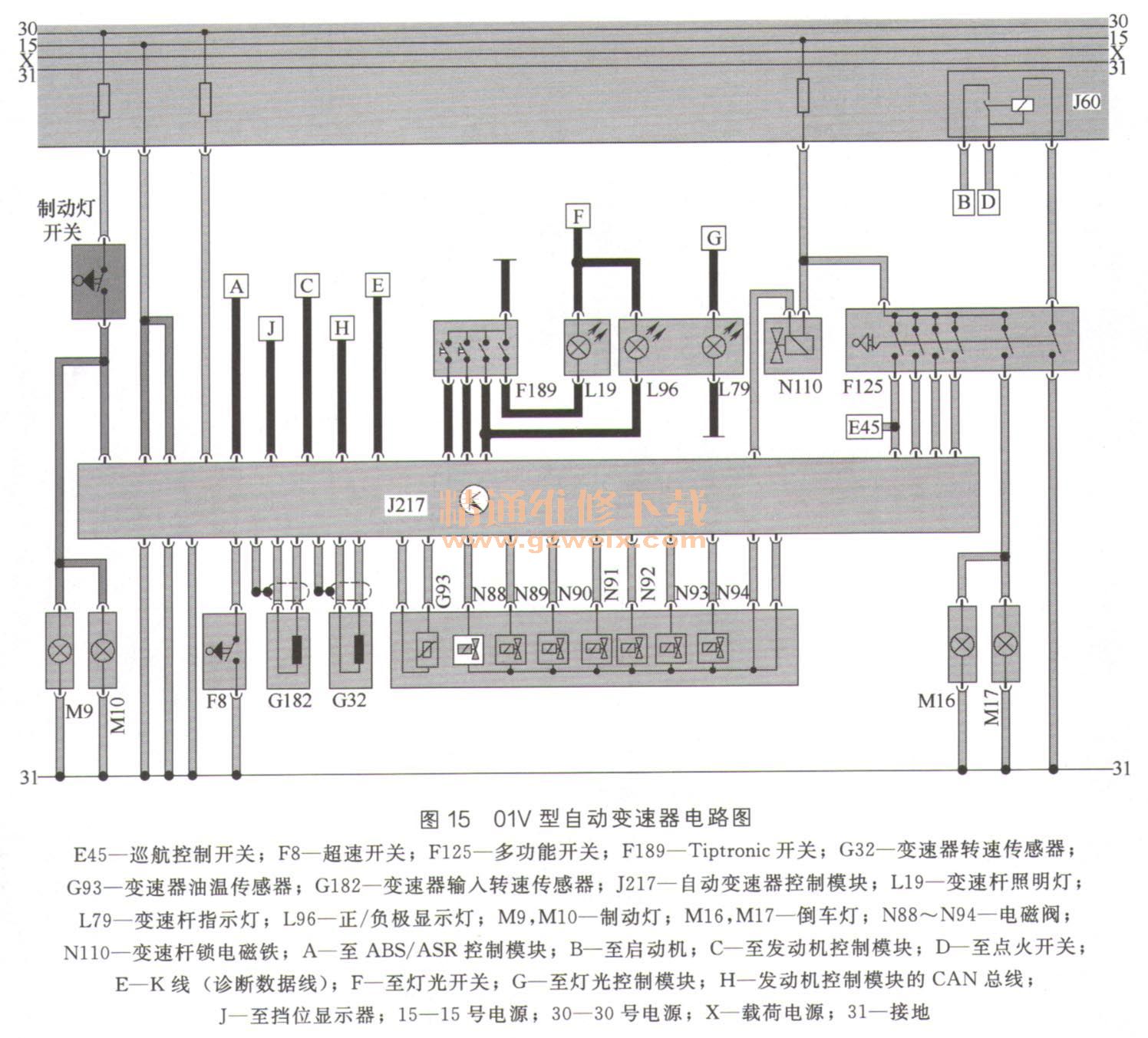

    01v型自动变速器电路图如图15所示。

    4. 01 J型自动变速器
    01)型自动变速器是无级自动变速器,这种变速器简称为CVT(continuously variabletransmission),在奥迪车系的产品标识为“multitronic”。除了无级变速器外,该自动变速器的Tiptroni。功能提供了6速手动换挡操作方式。01J型自动变速器结构如图16所示。

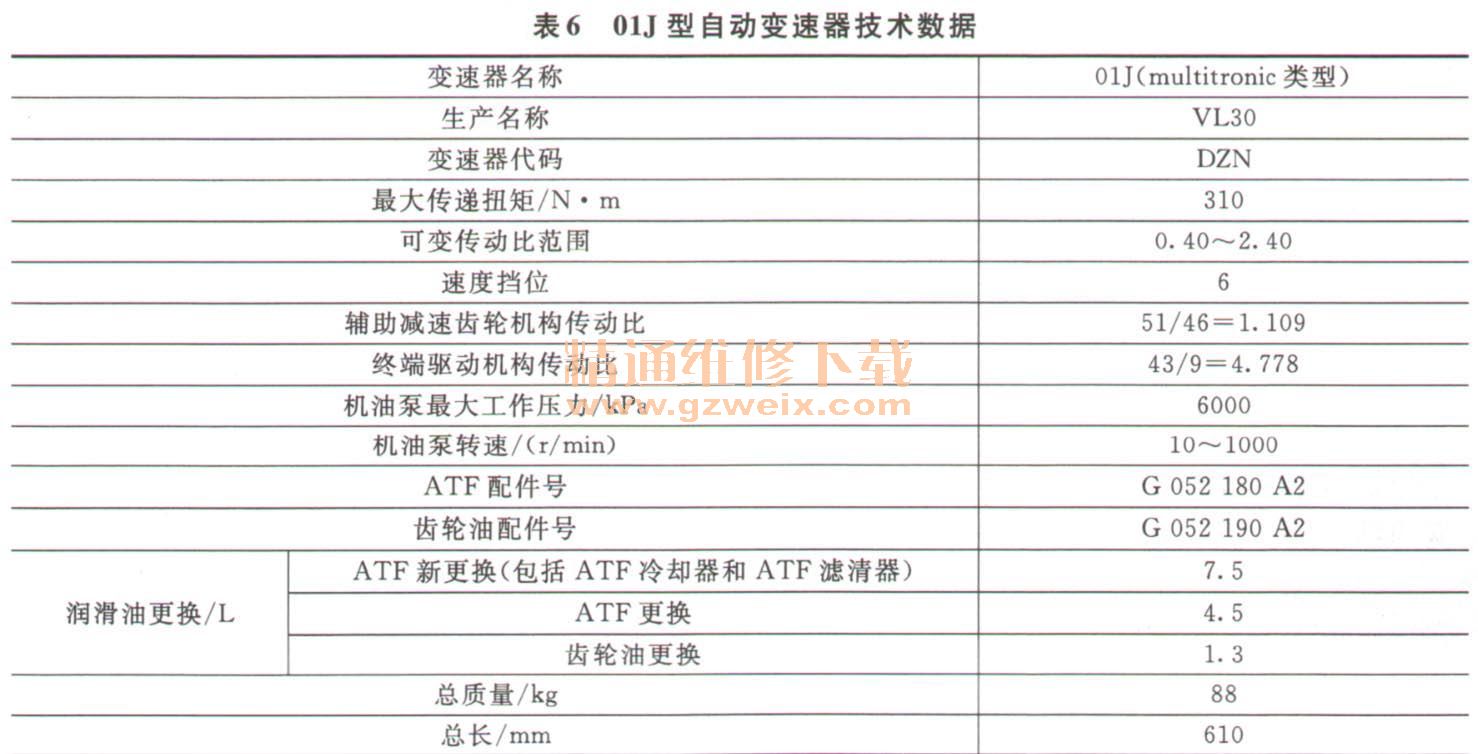

    011型自动变速器技术数据见表6。

    该变速器的行星齿轮传动机构(辅助减速传动机构)用于传递发动机扭矩,它由前进挡离合器和倒挡离合器组成,如图17所示。

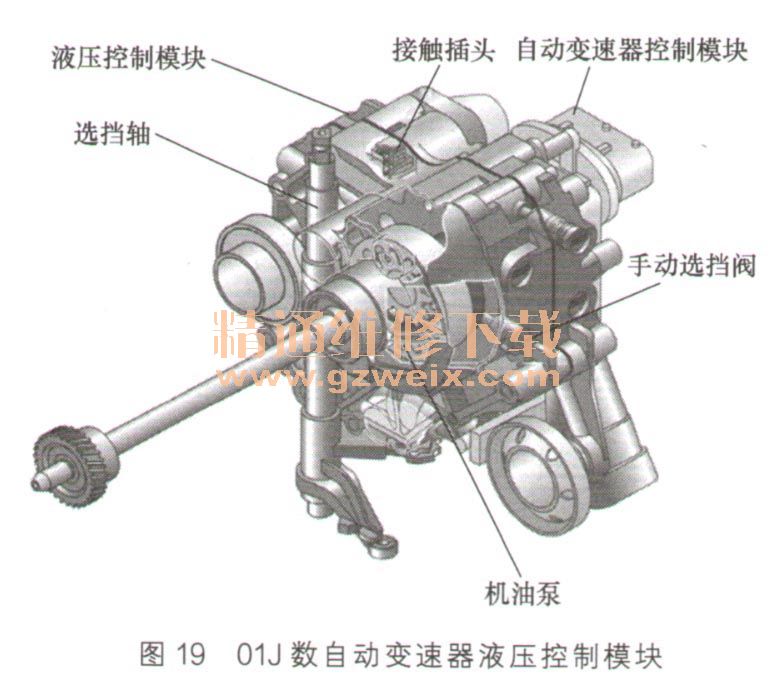

    传动链条用于连接两个滑轮组件,实现传动比的改变及扭矩传递,如图18所示。液压控制模块用螺栓连接在滑轮组1和滑轮组2上。螺栓通过活塞环进行密封。o1J型自动变速器液压控制模块如图19所示。

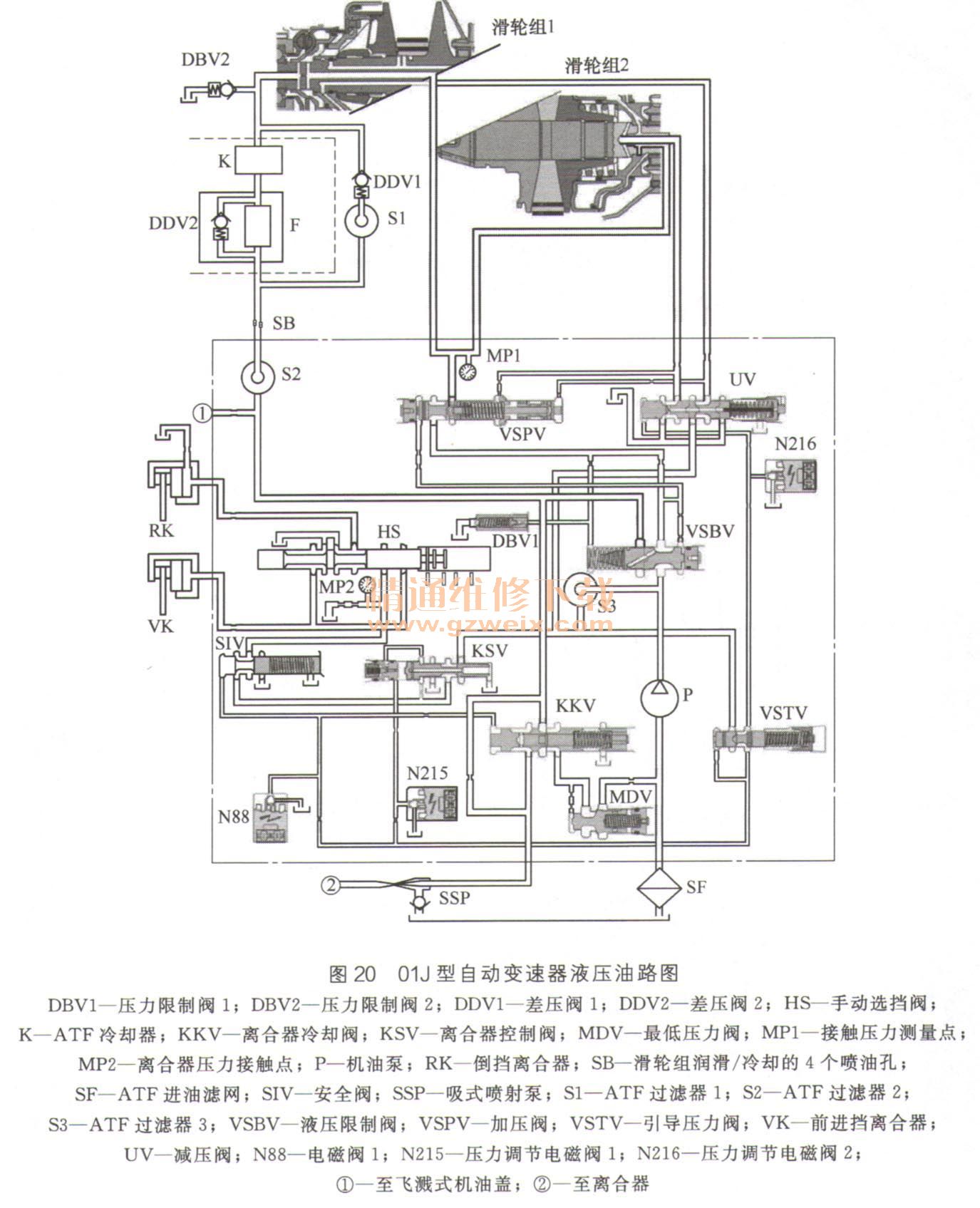

    01J型自动变速器液压油路图如图20所示。

    自动变速器控制模块(J217)装在自动变速器内部。3个压力调节电磁阀分别使用坚固的插座,而且不带线束。01j型自动变速器控制模块如图21所示。

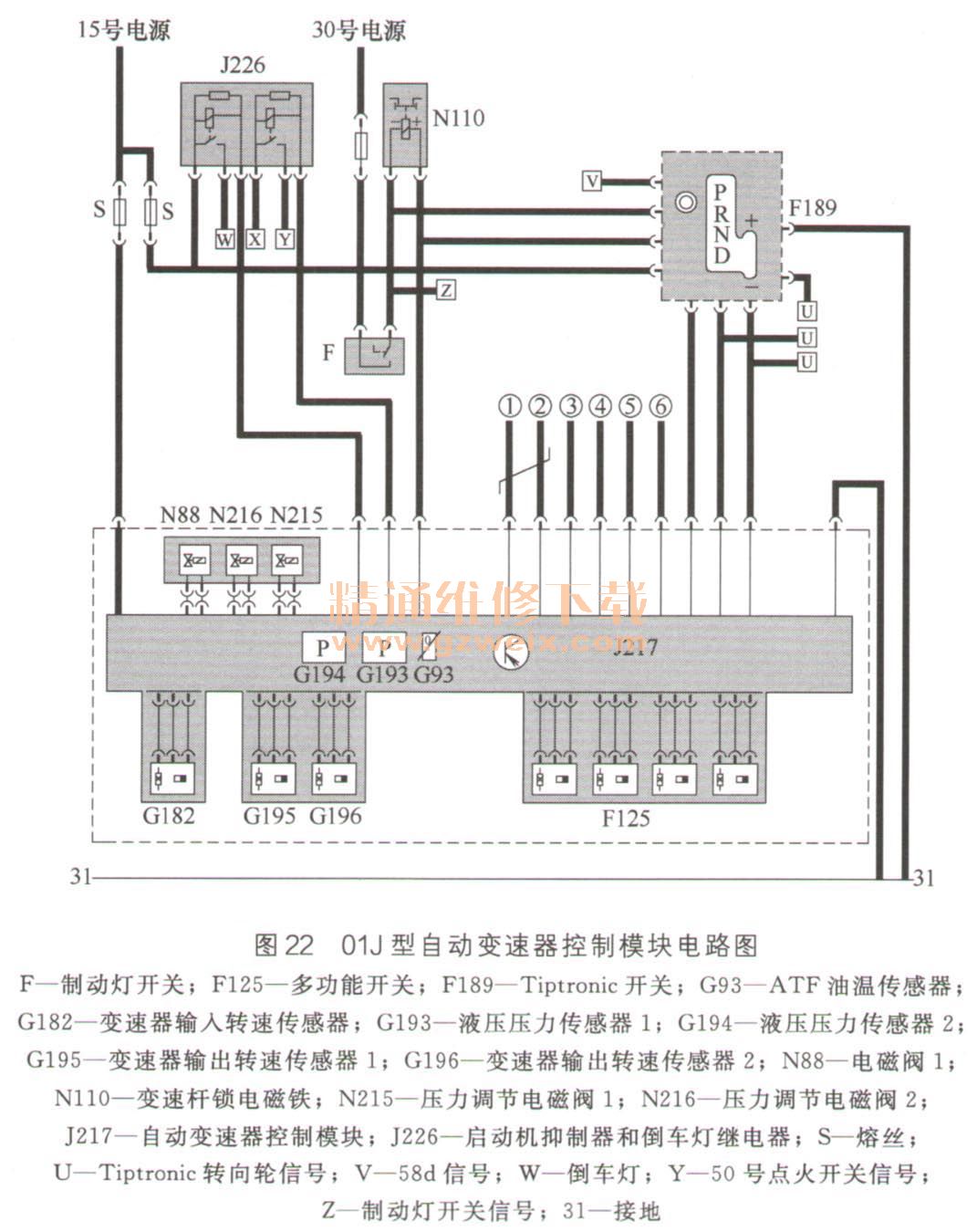

    01J型自动变速器控制模块电路图如图22所示。
