宝马i3高电压元件介绍（中）

来源：汽车维修与保养作者：佚名 2015-09-03 08:20:56

    六、增程式电机电控装置

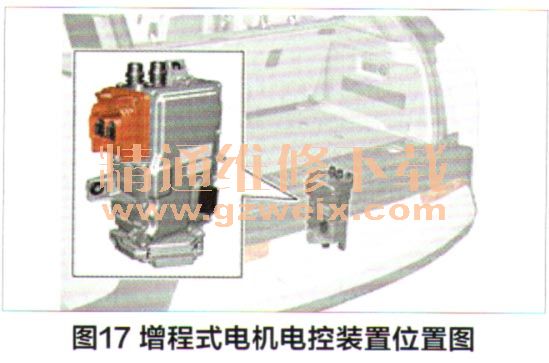

    增程式电机电控装置用于控制增程式电机，把高电压蓄电池的直流电压转换成三相交流电压，交流电压可达420V，电流可达200A，给增程式电机通电，电机带动发动机工作，并完成启动。启动完成后，增程式电机作为发电机工作，增程式电机电控装置把该电机发出的三相交流电压转化成直流电压，给主电机（驱动电机）供电。持续的相电流是130A。在这两种运转模式，双向DC/AC转换器作为逆变器和整流器工作。增程式电机电控装置的位置如图17所示。

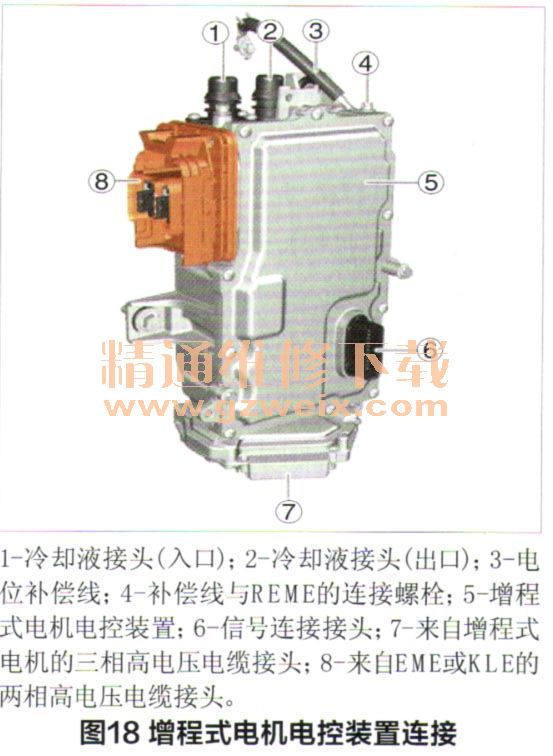

    增程式电机的连接包括高电压连接，低电压连接，电位补偿线连接，冷却液管连接。如图18所示。

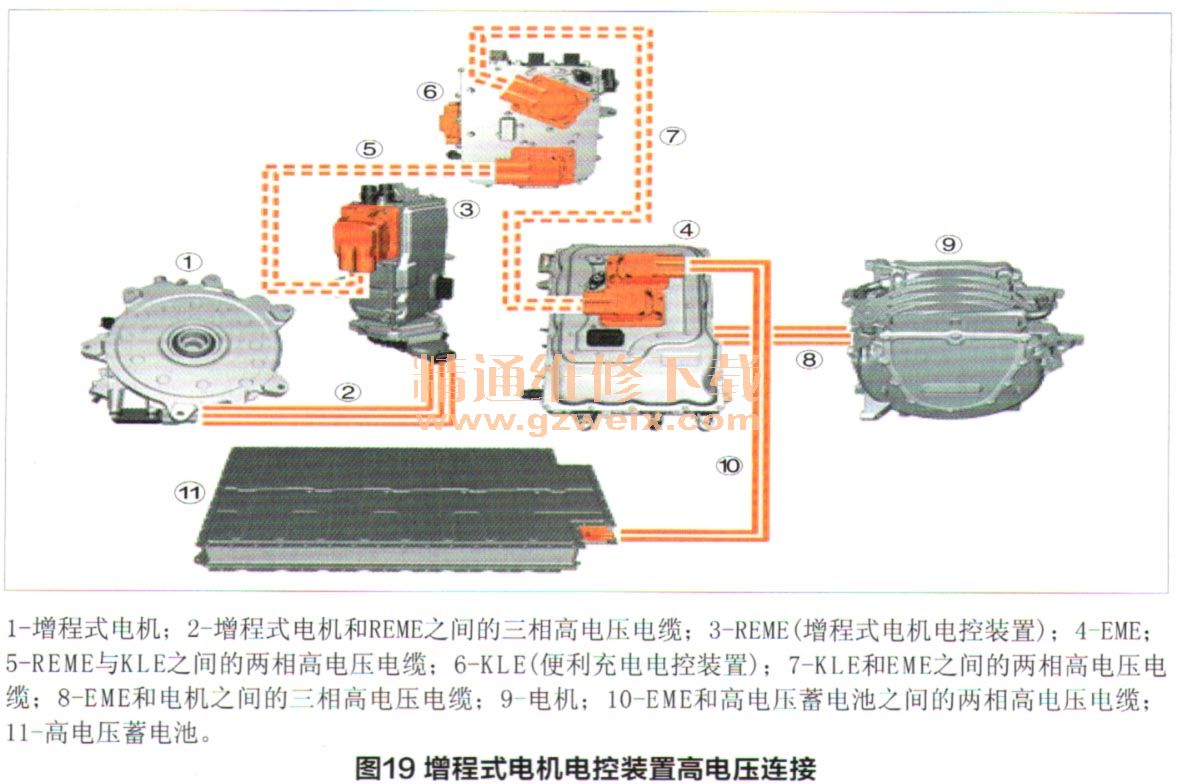

    增程式电机电控装置的有两根高电压电缆，三相高电压电缆连接增程式电机，两相高电压电缆连接便利充电电控装置，如图19所示。
