（1）电机电子伺控系统（EME）
    电机电子伺控系统（EME）是一个安装在铝壳内的功率电子装置。在该铝壳内具有下列组件：电机电子伺控系统（EME）控制单元、DC-DC变换器、变频器（逆变器和整流器）、充电电子装置。
    整个铝壳被称为电机电子伺控系统。电机电子伺控系统在电动车内安装于电机上。带有其集成组件的整个铝壳在其他文件中也称为驱动单元。
    维修时可以单独更换电机电子伺控系统和电机。为此，必须事先拆卸带电机和电机电子伺控系统组成单元的后桥。随后脱开电机和电机电子伺控系统。电机电子伺控系统的铝壳在保养时禁止打开。
    针对混合动力汽车（PHEV），电机电子伺控系统与电机分开供货，因此在供货时根据电机进行校准。
    电机电子伺控系统的接口可以划分为下列几类：12V接口、高压接口、电位补偿导线接口、冷却液管接口。EME模块连接端子见图4-68。

    EME模块管路连接接口分布如图4-69所示。

    电机电子伺控系统通过液体冷却，并集成在一个独立的低温冷却循环中。
    根据当前的冷却需求控制电动冷却液泵。冷却液此时吸收最大约85℃的温度（回流）。
    在总线端KI. 15接通时，电机电子伺控系统的功率电子电路生效。以这种方式，通过DC-DC变换器给高压车载网络（电动空调压缩机和电控辅助加热器）以及12V车载网络供电。如果由于此时形成的热量而识别出冷却需求，则打开冷却液泵。
    在高压蓄电池充电期间，充电电子装置内的功率电子装置生效。由于在充电电子装置内转换的电功率大，此时也会形成热量，该热量必须排出，因此充电期间电机电子伺控系统内出现相应高温时也会打开电动冷却液泵。
    EME控制单元通过多个插头连接与车辆连接在一起。
    为了能够接触到电机电子伺控系统的接口，必须首先拆下一部分行李箱饰件，接着将可以看见的盖罩也同样拆下，从而形成一个开口，以便进行保养。盖罩通过一个螺栓连接与车身固定在一起，另外通过一个密封剂条密封。

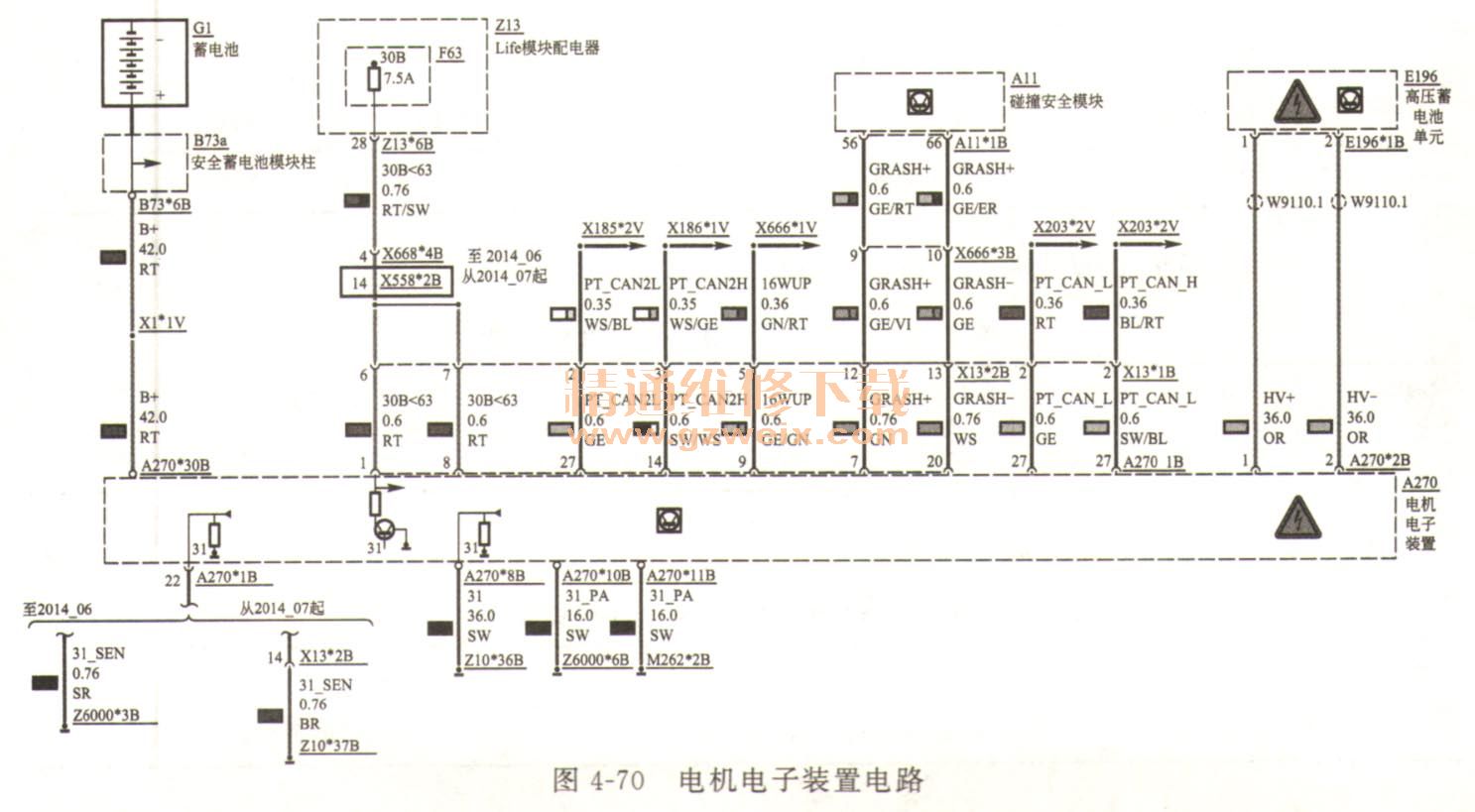

    通过总线端30B和唤醒总线端Kl. 15给EME控制单元供电。EME控制单元连接在总线PT-CAN和PT-CAN2上。EME单元控制电路如图4-70所示。
