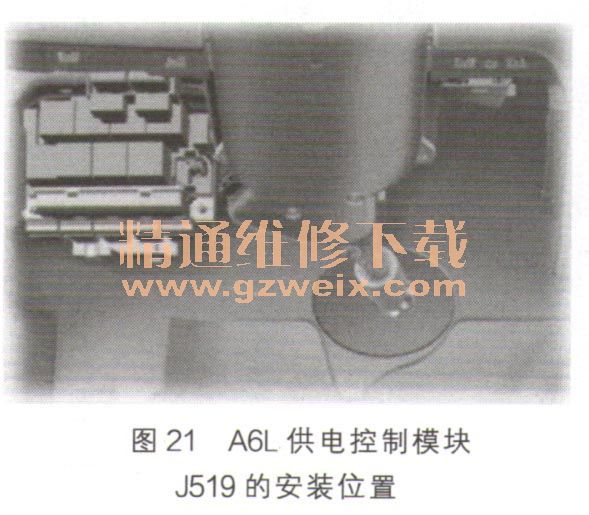

（6）供电控制模块J519该控制模块主要用于以下功能：车外灯控制、通过LIN总线控制雨刮器电动机控制模块J400、通过LIN总线读取雨水和阳光强度识别传感器G397的信号。如果舒适系统中央控制模块J393失效，那么供电控制模块J519就会替代它来实现相关功能，J519将转向信息发送到CAN总线上。供电控制模块J519装在仪表板左侧的后部，如图21所示。

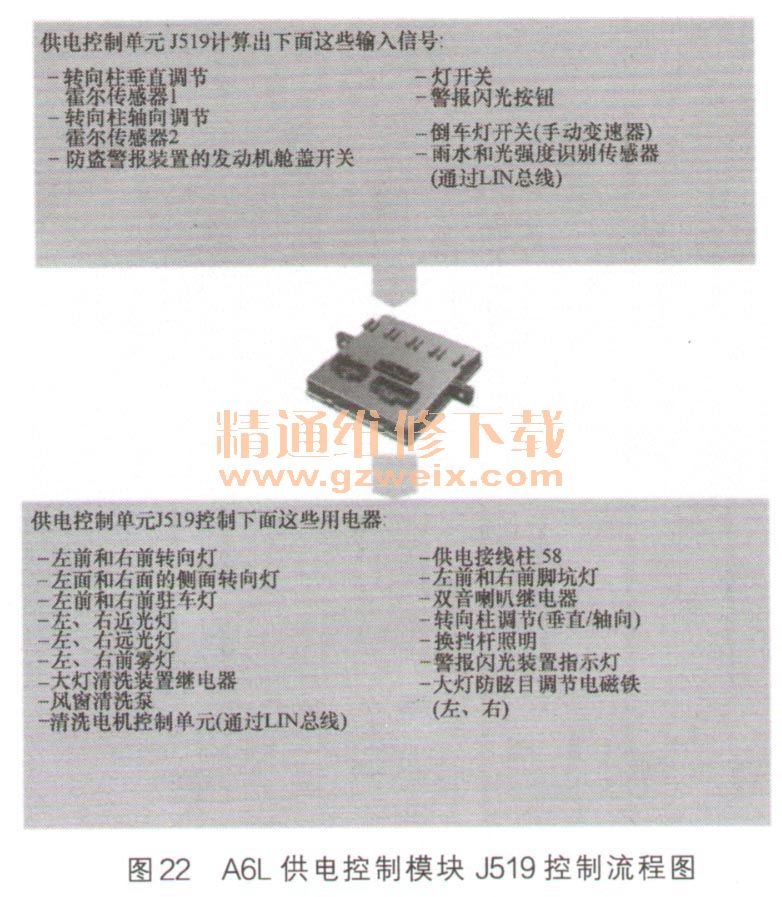

供电控制模块J519可以实现应急功能，如果识别出旋转式灯开关有故障，或者该开关的导线断路，那么供电控制模块会自动接通行车灯。此外，供电控制模块J519还可实现以下功能：转向柱调节、脚部照明、变速器位置照明、前面和侧面转向信号控制、喇叭控制、挡风玻璃清洗泵控制、转向柱位置记忆。A6L供电控制模块J519控制流程图如图22所示。

（7）雨水和光强度识别传感器（G397）该传感器根据前挡风玻璃的湿度来控制雨刮器，它装在前挡风玻璃上的车内后视镜的底座内，如图23所示。

雨水和光强度识别传感器通过供电控制模块J519来完成自诊断，该传感器由两个传感器组合而成，如图24所示。

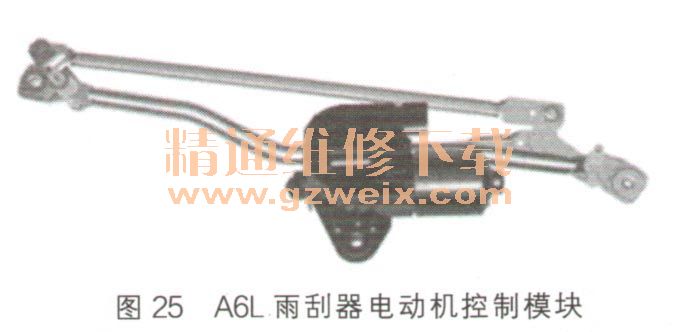

（8）雨刮器电动机控制模块J400该控制模块与雨刮器集成在一个壳体内，如图25所示。

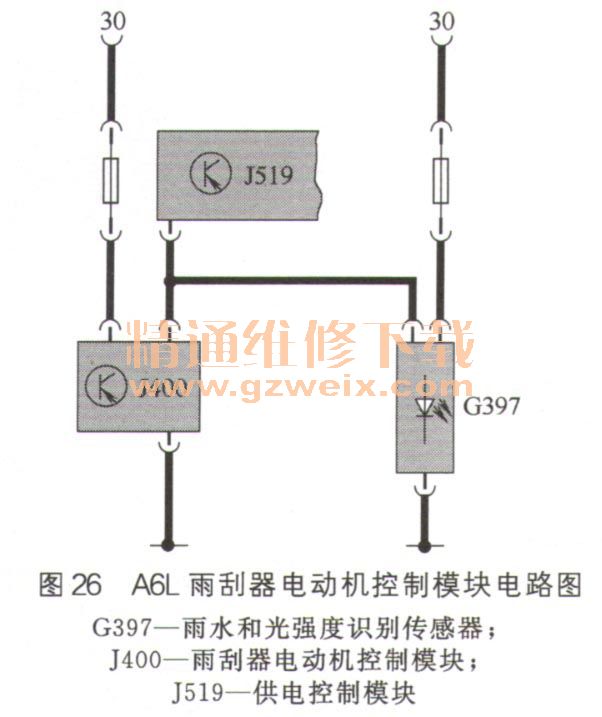

该控制模块有以下功能：间歇刮水、点动刮水、清洗与刮水、识别修理位置、改变停止位置（可编码）。该控制模块与供电控制模块J519之间通过LIN总线相连，其电路图如图26所示。

（9）供电控制模块2（J520）由于车上增加了许多功能，因此需要再加一个供电控制模块。供电控制模块2执行以下功能：控制随速助力转向电磁阀、打开／关闭滑动车顶天窗、接收用于滑动车顶天窗的车速信号、接收防盗警报装置倾斜传感器的信号、杂物箱开锁。该控制模块装在杂物箱后部的支架上，如图27所示。

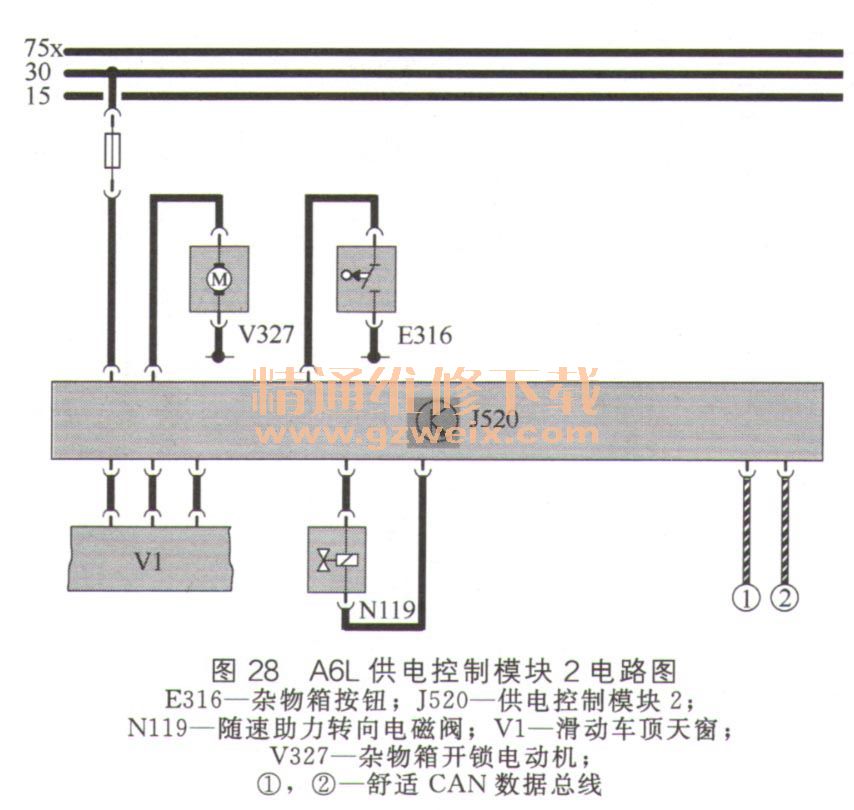

A6L供电控制模块2电路图如图28所示。

（10）舒适系统中央控制模块J393该控制模块是CAN舒适总线的用户，其主功能如下：转向灯控制、中央门锁控制、车内灯控制、喇叭H12控制、车内监控传感器G273控制（通过LIN总线）。该控制模块安装在行李厢内的左后部、蓄电池上方，如图29所示。

除了主功能外，该控制模块还控制以下部件：尾灯、后窗卷帘装置、后窗加热装置、后部脚部灯、行李厢灯、行李厢盖开锁电动机。该控制模块有两种类型：基本型和高级型。高级型舒适系统中央控制模块具有后窗卷帘装置、防盗警报装置、环境照明灯的控制功能。A6L舒适系统中央控制模块电路图如图30所示。

（11）停车辅助控制模块J446声响式停车辅助系统（APS）有两种类型：四通道式的，只在后保险杠上装有传感器；八通道式的，在前、后保险杠都装有传感器。停车辅助控制模块装在行李厢内的车轮罩上方，它卡在拖车识别控制模块下方的一个框架内，如图31所示。

    保险杠上装的是超声波传感器，这些传感器是用来监控车辆周围环境的。声响信号是由车辆前部的一个发声器和后部的一个发声器发出的。
    停车辅助控制模块使用多个控制模块的CAN信息。如果拖车识别控制模块从CAN总线上收到拖车信号，那么后保险杠上的4个超声波传感器会被关闭，前保险杠上的超声波传感器仍起作用。

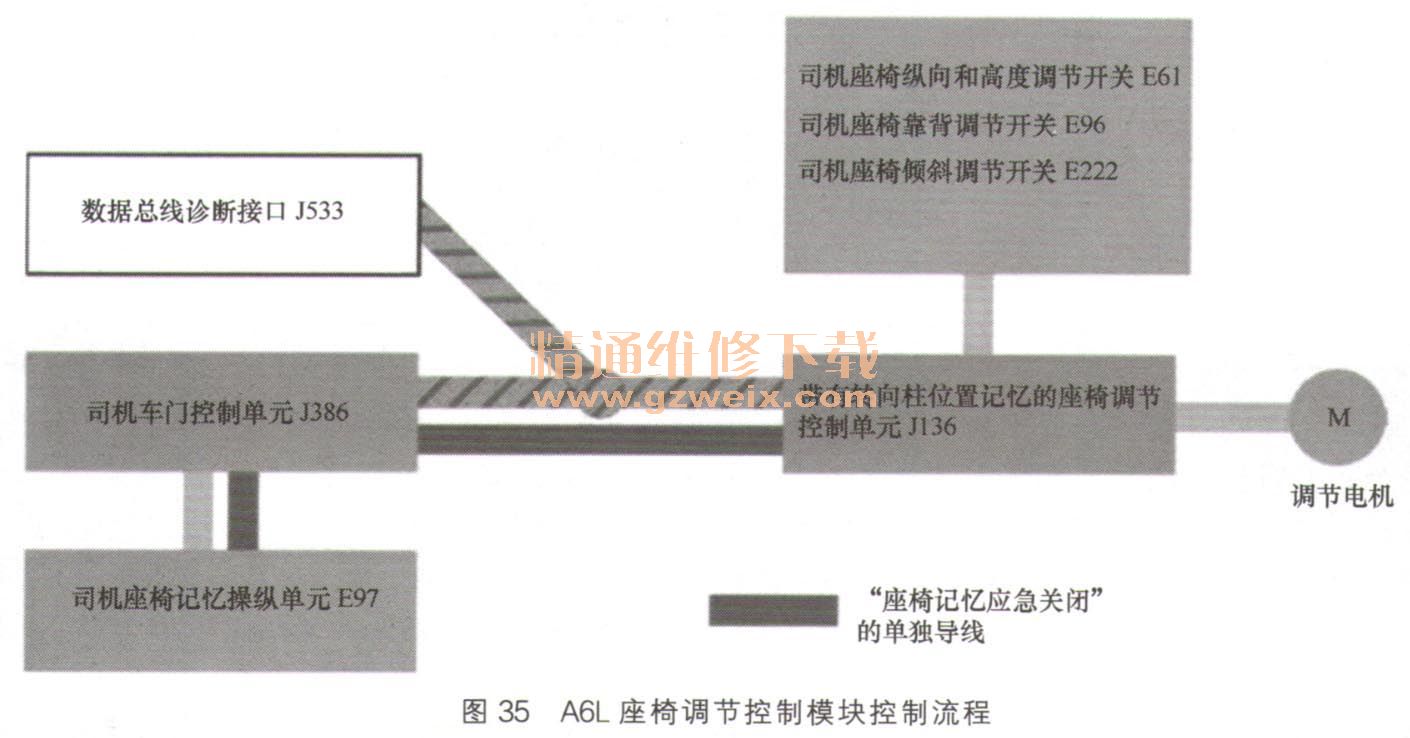

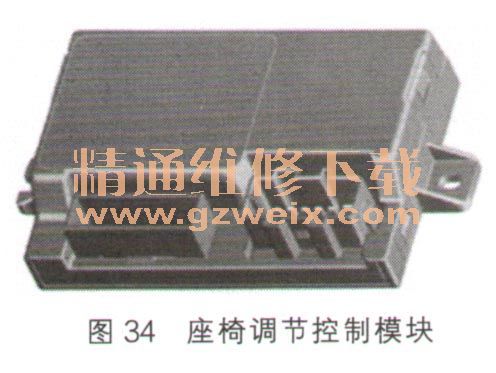

   （12）车门控制模块（J386～J389）车门控制模块有两种类型：标准型和高级型。高级型车门控制模块多出以下功能：高级钥匙功能、记忆开关功能、环境照明功能、区域照明功能、后视镜收折功能、自动防眩目后视镜功能、电动儿童保险功能。车门控制模块装在相应的车门上，如图32所示。
