3．信息娱乐系统

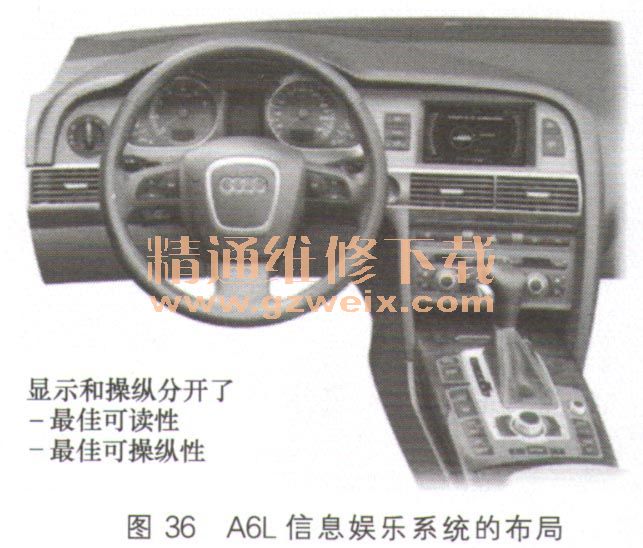

   （1）系统概述信息娱乐系统（Infotainment）各个控制模块之间的数据通过MOST总线进行传输。车载计算机和导航系统的信息都会在仪表板的中央显示屏上显示。可以通过多功能方向盘来操作电话、收音机、CD机及音量调节。数据总线诊断接口J533连接在MOST总线上，该接口是用来保证与其他联网的元件进行通信的。A6L信息娱乐系统的布局如图36所示。

    Infotainment控制模块通常安装在行李厢内左侧车轮凹槽后的一个坚固的支架上。前部信息控制模块装在仪表板或杂物箱内。双波段补偿器、手机放大器R86装在右后轮拱形板上。

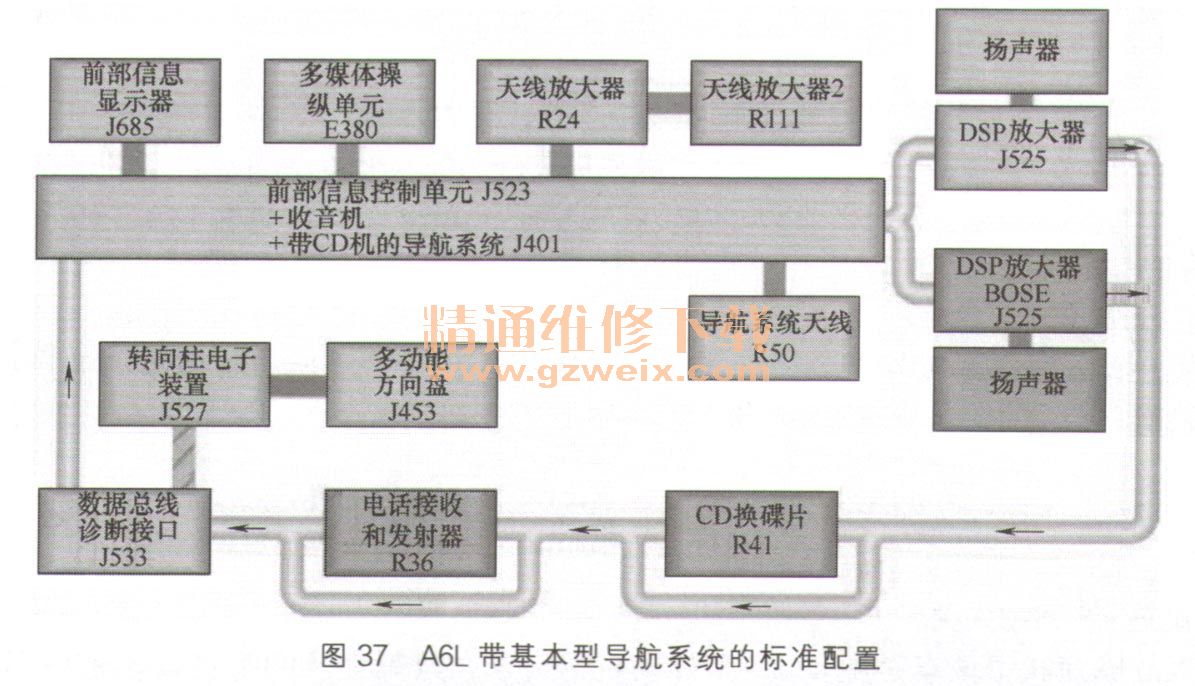

   （2）带基本型导航系统的标准配置前部信息控制模块J523集成了一个导航模块，仪表板的中央显示屏显示光学路线指示图。通过MMI操作系统的旋钮可以输入导航目的地。音响系统输出路线指示语音。用于导航的数据通过CD机读入。A6L带基本型导航系统的标准配置如图37所示。

   （3）前部信息控制模块J523标准型的前部信息控制模块J523装在杂物箱内。根据装备情况，该控制模块集成有音响系统或CD导航系统模块。
    虽然某些功能模块集成在前部信息控制模块内，但诊断仪使用的诊断地址码仍不变。前部信息控制模块不支持基本设定和执行元件诊断功能，该控制模块通过集成的CD机来显示信息。A6L前部信息控制模块的编码见表1。

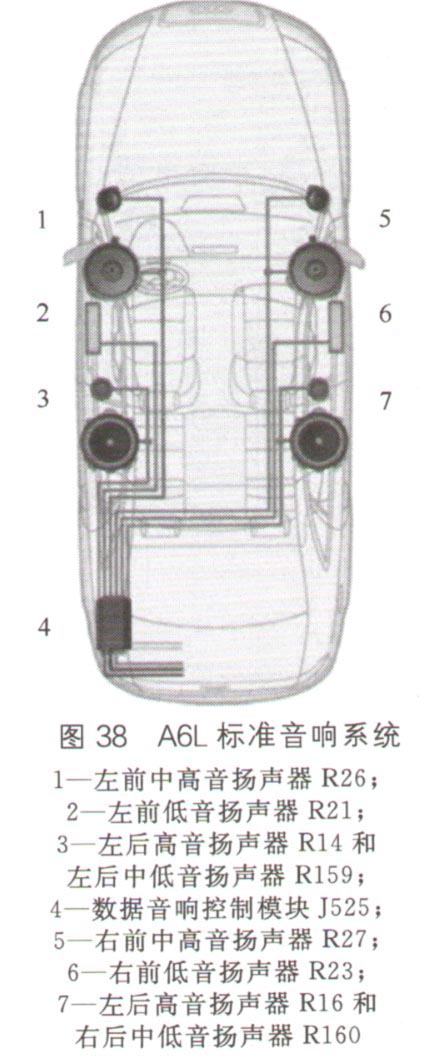

   （4）音响系统配置不同，音响系统的类型也不同，但共同的特点是在前车门内安装了两个超低音扬声器。如果车上装备了标准音响系统，那么就取消了前部信息控制模块J523内的两个各20W的放大器模块。这种音响系统有一个外部七路式DSP放大器以及数字音响系统控制模块J525。 J525集成在MOST总线上，它管理前车门内的三向系统、前车门的两个超低音扬声器、后车门的双向系统以及仪表板内的中央扬声器。A6L标准音响系统如图38所示。

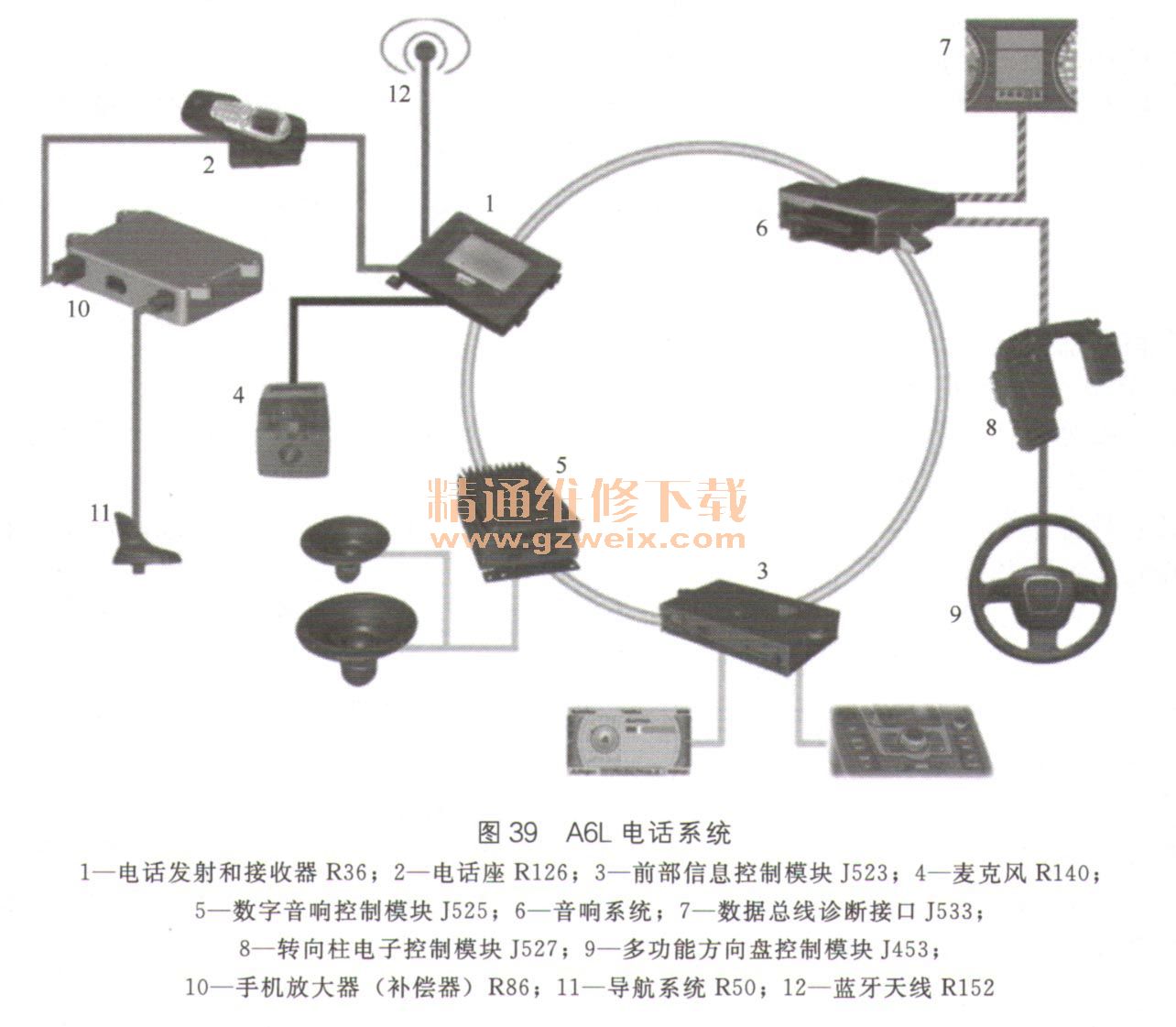

   （5）电话系统有两种电话系统：一种是固定电话系统，这种电话使用蓝牙受话器，只能配合高级型的MMI;另一种是新开发的移动电话系统，这种手机准备系统合并在了信息娱乐系统的MOST总线上。A6L电话系统如图39所示。

    手机准备系统通过MMI的“TEL”菜单来进行控制。电话发射和接收器R36作为一个标准装备与蓝牙模块装在一起。原则上蓝牙功能总是有的，即使没有连接手机座也是这样。但考虑到电磁兼容的原因，目前的蓝牙系统只有在手机放入手机座时才会工作。
