2.使用专用工具EN-50244固定飞轮(如图16所示)。

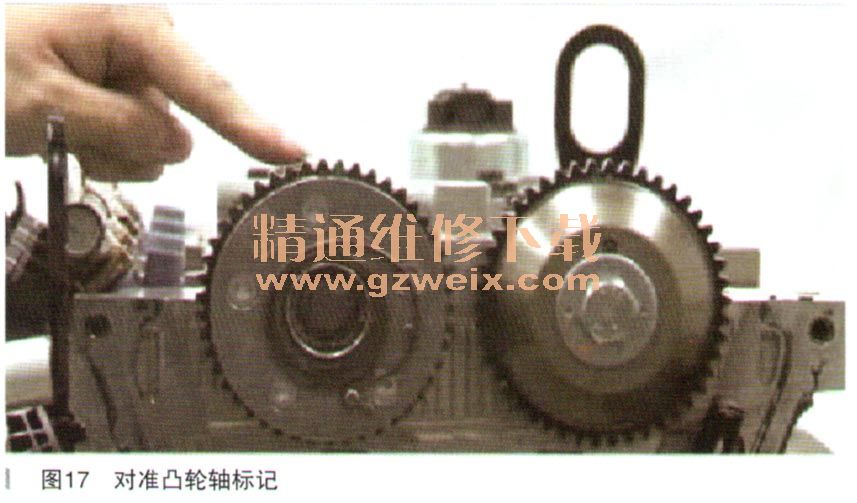

3.旋转凸轮轴,使两个凸轮轴链轮的标记点都处于12点方向(如图17所示)。
4.润滑和清洁正时链条,使用工具锁紧张紧器(如图18所示)。
5.安装正时链条到凸轮轴链轮、曲轴链轮。安装时正时链条上的正时标记应与凸轮轴链轮、曲轴链轮上的正时标记分别对齐。
6.安装进气侧正时链条导轨,安装正时链条张紧器。
7。拧紧凸轮轴固定螺栓、张紧器固定螺栓,进气凸轮螺栓55N·m、排气凸轮螺栓60N·m. 。

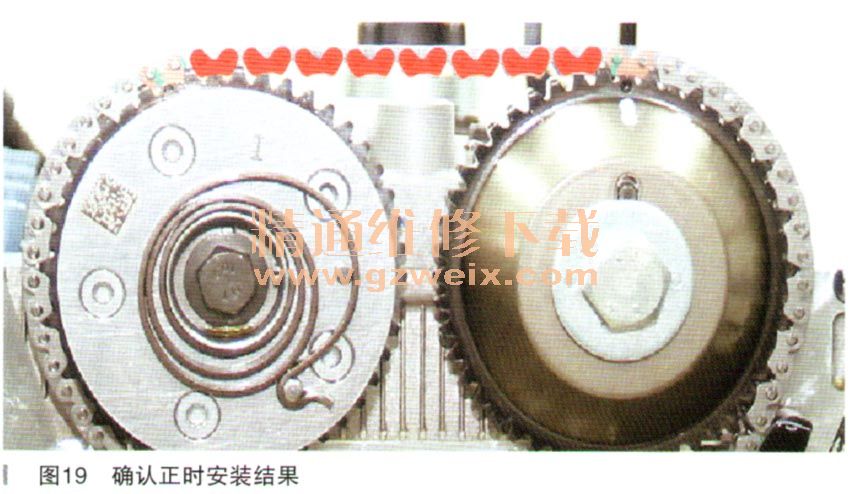

8.正时安装完毕后,检查正时安装情况,凸轮轴标记点之间不含标记点应该为8个链节(如图19所示)。
