8．电磁阀说明
液力变矩器电磁阀：该电磁阀属于常低型VFS电磁阀，直接控制液力变矩器内的液压，从而实现锁止离合器的控制，驱动电磁阀，锁止离合器将工作。电磁阀OFF时，诊断仪上显示的
数据流为50niA。电磁阀ON时，诊断仪上显示的
数据流为850mA。
26制动器电磁阀：同样属于常低型VFS电磁阀，直接控制26档制动器的液压，驱动电磁阀，26档制动器将工作。电磁阀OFF时，诊断仪上显示的
数据流为50mA。电磁阀ON时，诊断仪上显示的
数据流为850mA。
液力变矩器电磁阀和26制动器电磁阀数据，如表7所示。
35R挡离合器电磁阀：该电磁阀属于常高型VFS电磁阀，直接控制35R挡离合器内的液压，驱动电磁阀，35R挡离合器将分离。电磁阀OFF时，诊断仪上显示的
数据流为50mA。电磁阀ON时，诊断仪上显示的
数据流为850mA。
UD制动器电磁阀：该电磁阀属于常高型VFS电磁阀，直接控制UD制动器内的液压，驱动电磁阀，UD挡制动器将分离。电磁阀OFF时，诊断仪上显示的
数据流为50mA。电磁阀ON时，诊断仪上显示的
数据流为850mA。
OD离合器电磁阀：该电磁阀属于常高型VFS电磁阀，直接控制OD离合器内的液压，驱动电磁阀，OD挡离合器将分离。电磁阀OFF时，诊断仪上显示的
数据流为50mA。电磁阀ON时，诊断仪上显示的
数据流为850mA。
35R挡离合器电磁阀／UD电磁阀／OD电磁阀数据，如表8所示。
管路压力控制电磁阀：该电磁阀属于常高型VFS电磁阀，用于控制压力管路内的液压。

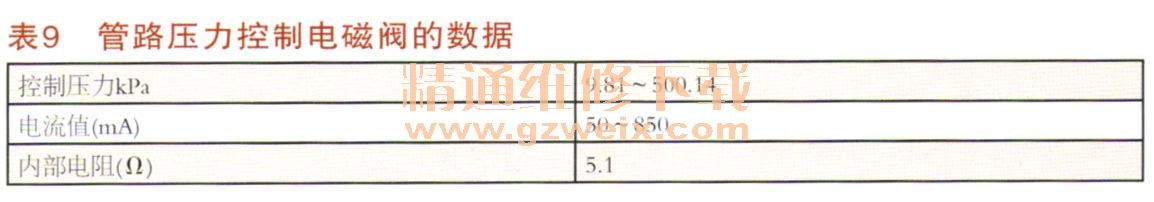

管路压力控制电磁阀的数据，如表9所示。
换挡电磁阀A（SS-A）和换挡电磁阀B（SS-B ）：两个电磁阀属于常低型开关电磁阀，用于换挡控制。其中换挡电磁阀A与OD电磁阀一起工作控制LR制动器的液压压力。换挡电磁阀B与35R挡离合器电磁阀一起上作控制35R挡离合器。这两个电磁阀在
数据流上显示的数据为 ON或OFF.

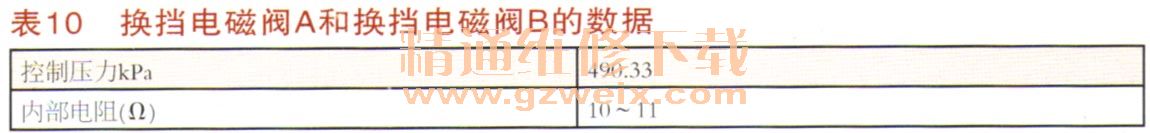

换挡电磁阀A和换挡电磁阀B的数据，如表10所示。
控制电磁阀工作表，如表11所示。
9．电磁阀工作表说明
P/N档范围：为了仅向LR挡制动器提供液压，驱动UD电磁阀和35R挡离合器电磁阀，从而分离UD制动器和35R挡离合器。由于OD电磁阀OFF，提供到OD离合器的液压被一切断，换挡电磁阀A具有防止互锁功能，其工作使压力引入LR档制动器。
R挡范围：由于该变速器中没有单独用于LR挡制动器控制的电磁阀，OD电磁阀和换挡电磁阀A共同向LR挡制动器提供压力。由于OD电磁阀OFF，提供到OD离合器的液压被切断，换挡电磁阀A工作使压力引入到LR挡制动器。而换挡电磁阀B处于ON状态和35R挡电磁阀OFF状态共同驱动35R挡离合器。由于LR制动器和35R挡离合器的共同工作，从而实现倒挡。在倒挡状态下UD电磁阀ON（常高），26电磁阀OFF（常低），从而分离相应的离合器和制动器。
运动模式1档（或低速条件下D范围1挡）：常高型LTD电磁阀OFF，在1～4挡期间UD制动器接合工作。由于OD电磁阀OFF，提供到OD离合器的液压被切断，换挡电磁阀A工作使压力引入LR挡制动器。常高型35R挡电磁阀ON，切断到35R挡离合器的压力。此外，由于26电磁阀OFF，26制动器分离。
D范围1挡（车轮转动）：随着车轮转动（输出速度高于1 00r/min），由于OD电磁阀的工作，LR挡制动器分离（只有LR制动器没有单独的电磁阀）。机械OWC将取代LR制动器工作。即使换挡电磁阀A打开了到LR制动器的油道，但是仍然没有压力供给到LR制动器，因为OD电磁阀现在处于ON状态。
10．控制电磁阀
数据流解读
手动模式1挡时电磁阀
数据流（如图42所示）：在手动模式1挡时，变速器内部UD制动器和LR制动器都处于接合状态，切）电磁阀属于常高型VFS电磁阀，电磁阀OFF时UD制动器接合，所以在1挡时，UD电磁阀的数据为50mA。 LR制动器的接合受到OD电磁阀和换档电磁阀A的共同作用，在
数据流中OD电磁阀为50mA，换挡电磁阀为ON状态。

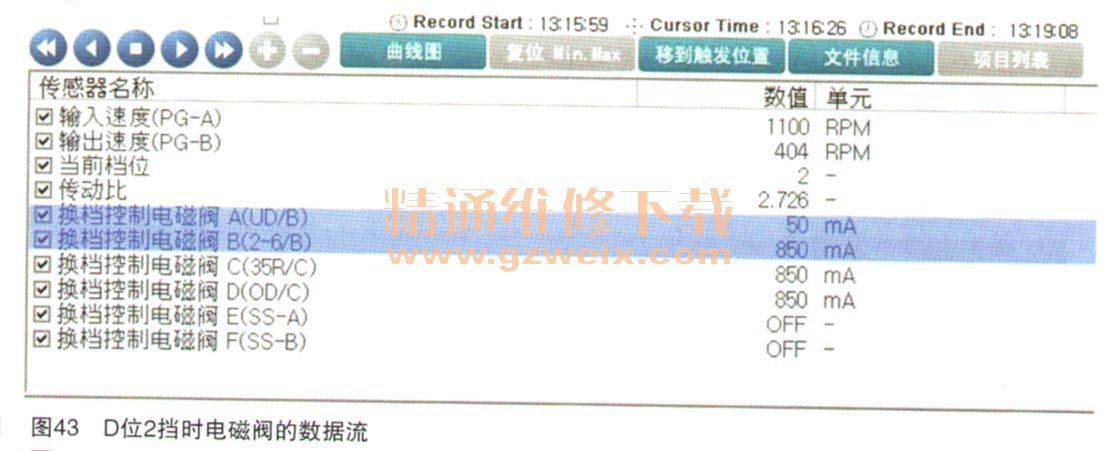

D位2挡时电磁阀的
数据流（如图43所示）：在2挡时，变速器内部UD制动器处于接合状态，而LR制动器释放，26制动器进入接合状态，常高型UD电磁阀的
数据流为50mA，由于26电磁阀属于常低型VFS电磁阀，驱动电磁阀以后26制动器才能够接合工作，所以显示的26电磁阀的
数据流为850mA。

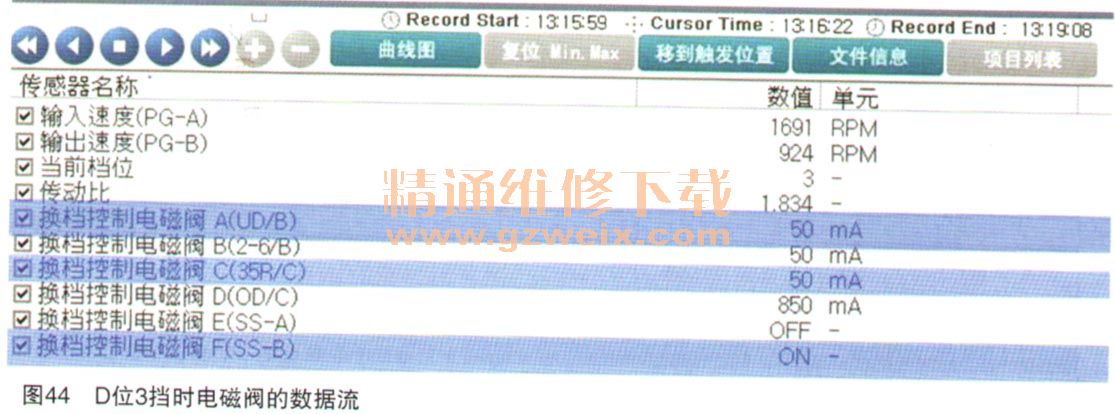

D位3挡时电磁阀的
数据流（如图44所示）：在3挡时，变速器内部UD制动器处于接合状态，26制动器释放，35R挡离合器进入接合状态。常高型UD电磁阀的
数据流为50mA，由于35R离合器接合时需要35R挡离合器电磁阀和换挡电磁阀B的共同作用，所以在
数据流中显示常高型35R挡离合器电磁阀为50MA，常低型换挡电磁阀B为ON状态。
D位4挡的电磁阀
数据流（如图45所示）：在4挡时，变速器内部UD制动器依旧处于接合状态，35R离合器释放，OD离合器进入接合状态。常高型UD电磁阀的
数据流为50mA， OD离合器的接合受到OD电磁阀的控制，OD电磁阀同样属于常高型VFS电磁阀，电磁阀OFF时OD离合器接合工作，所以OD电磁阀的
数据流同样显示为50mA。
