剖析奥迪新TT新技术(二)
来源:汽车维修技师  作者:佚名  2015-09-28 08:48:32

      四、底盘
      1.总体结构

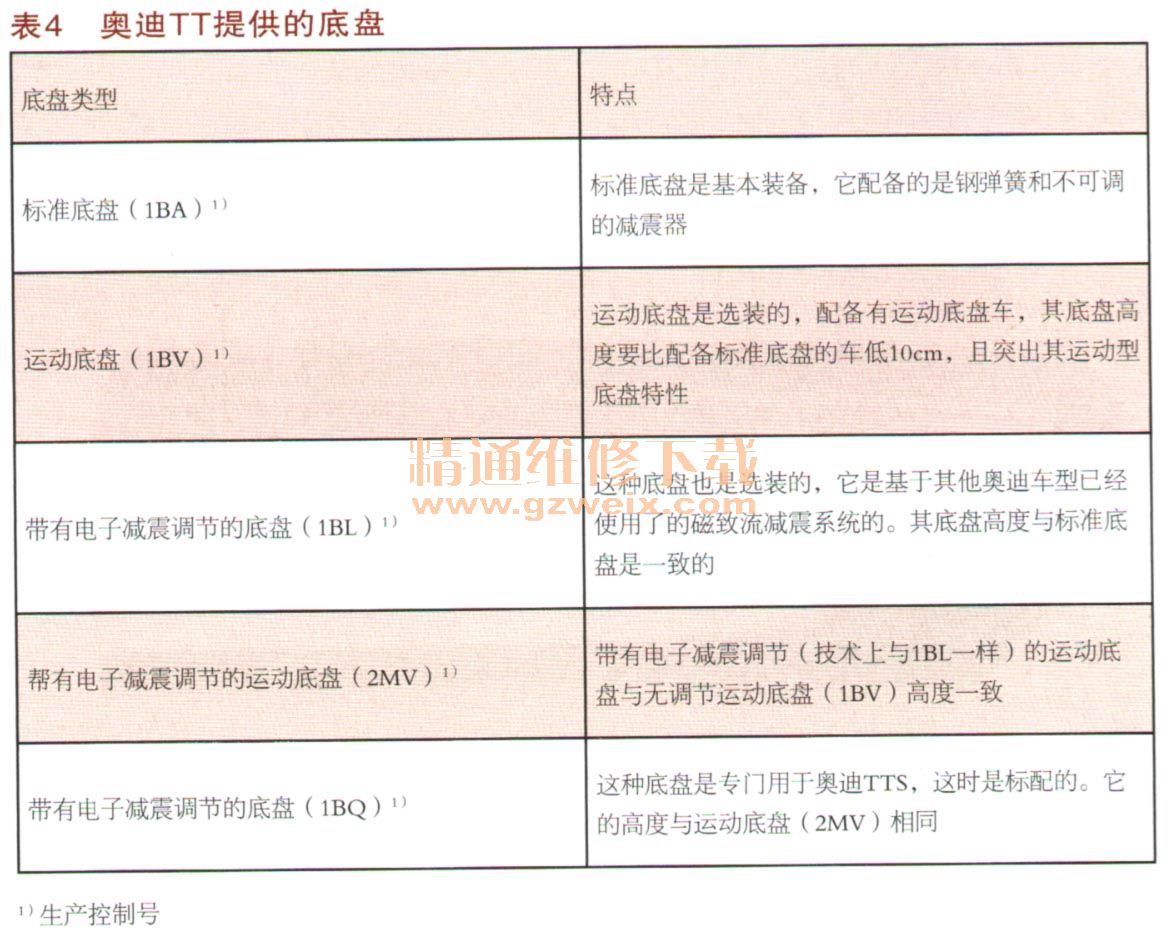

      奥迪TT底盘的开发重点主要在于其运动特性,再加上动态而精准的操控特性。其结果就是这样一种豪华底盘,其前桥是基于麦弗逊结构的,后桥是新开发的四连杆式的。用户可以选择标准底盘、运动底盘和带有电子减震调节的底盘,如表4所示。

      这种运动型的基本特色,标配的渐进式转向机构就起了作用了。矢量扭矩控制功能对于优良的操纵性贡献也是极大的。前桥上使用了超大尺寸的内通风式制动装置,后桥上采用的电动机械式驻车制动器,都是适合于运动特性的总体结构的。
      2.车桥和四轮定位
      (1)前桥

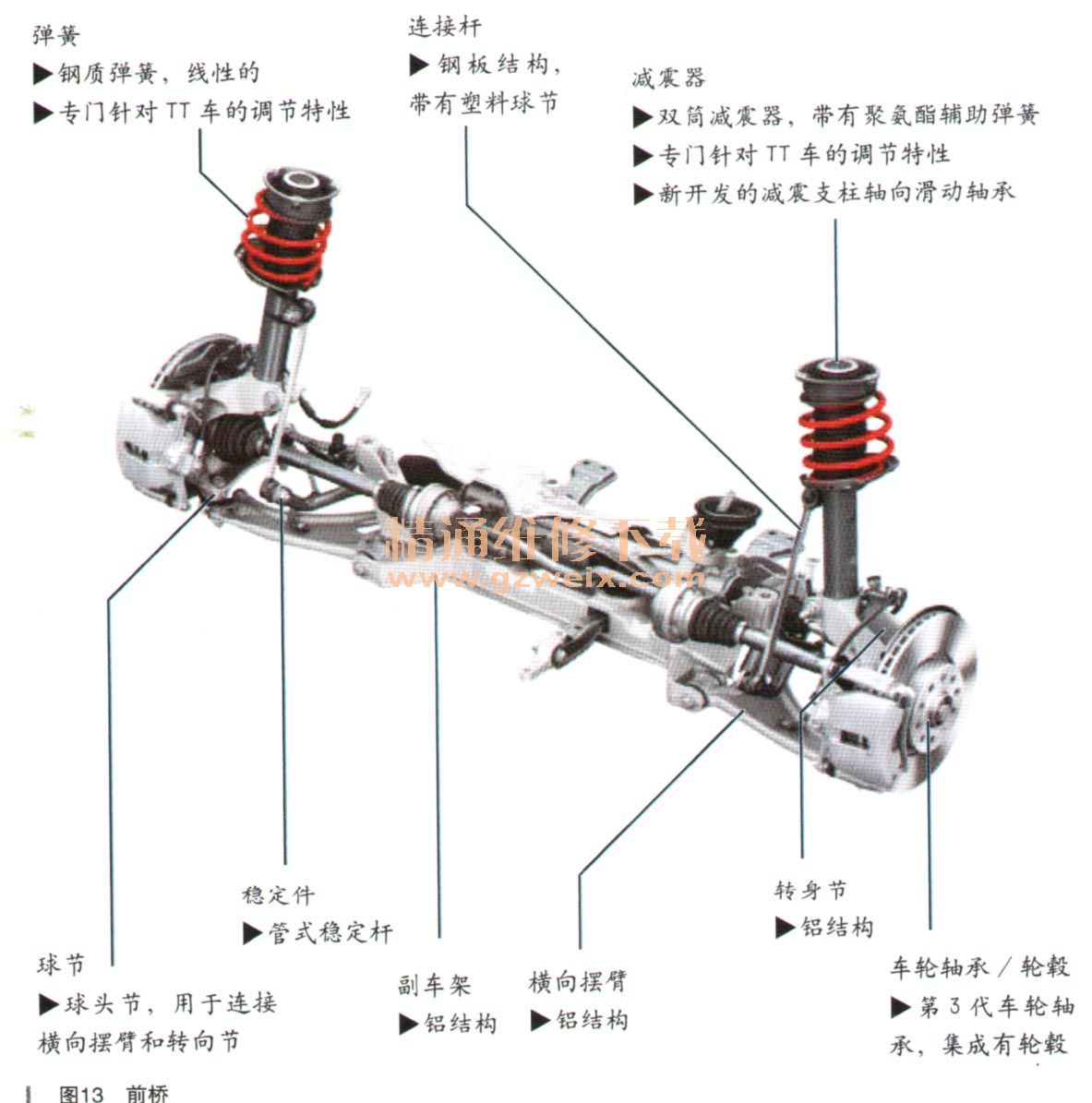

      前桥的开发是基于横置发动机模块化平台(MQB)的,如图13所示。奥迪TT的前桥仍是使用其前代车型(型号81)上已经验证过的麦弗逊式结构。为了获得良好的动态行驶特性,奥迪TT有其专用的底盘特色。

      (2)后桥

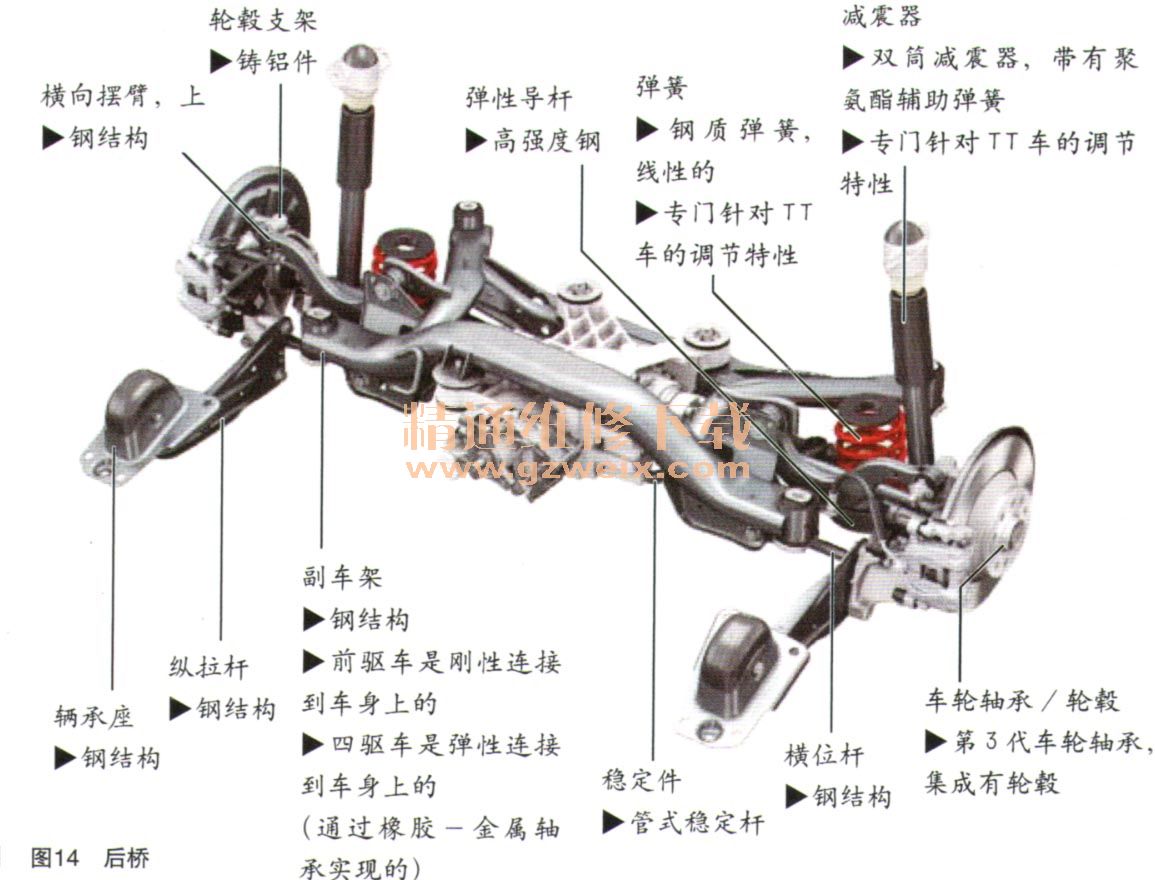

    后桥的开发也是基于横置发动机模块化平台(MQB)的,如图14所示。奥迪 TT的后桥仍是使用其前代车型(型号8J)上已经验证过的多联杆结构(前驱和四驱都是这样的)。

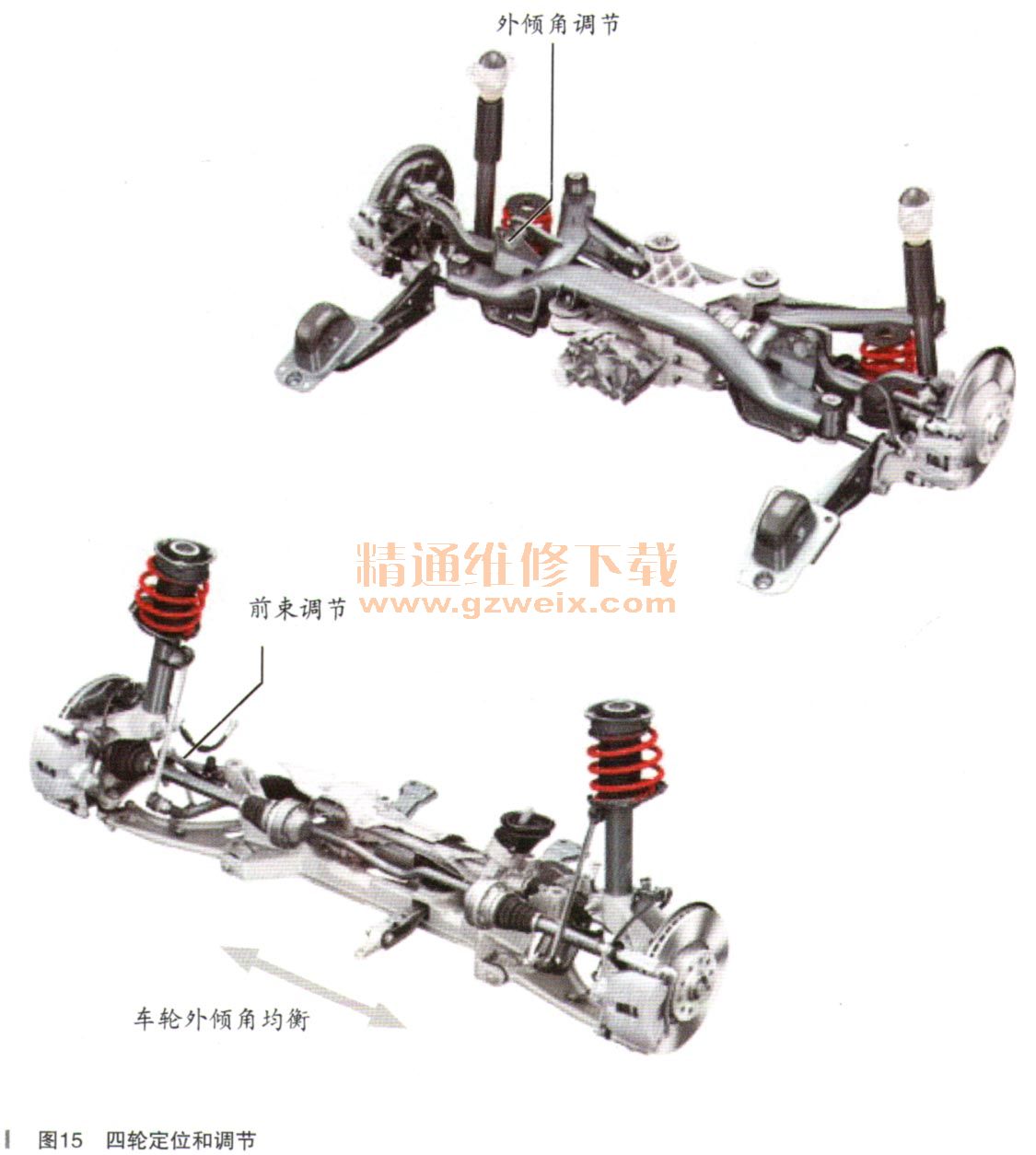

      (3)四轮定位和调节(如图15所示)

    在前桥上,左、右前束值可通过改变转向横拉杆长度来分别调节。横向推动副车架可以在很小范围内确定车轮外倾角。
    在四联杆上,可以单独调整前束和外倾角。前束调节在弹性导杆和副车架螺栓连接点处进行调节。
    3.带有电子减震调节的底盘(1BL、1BQ、2MV)

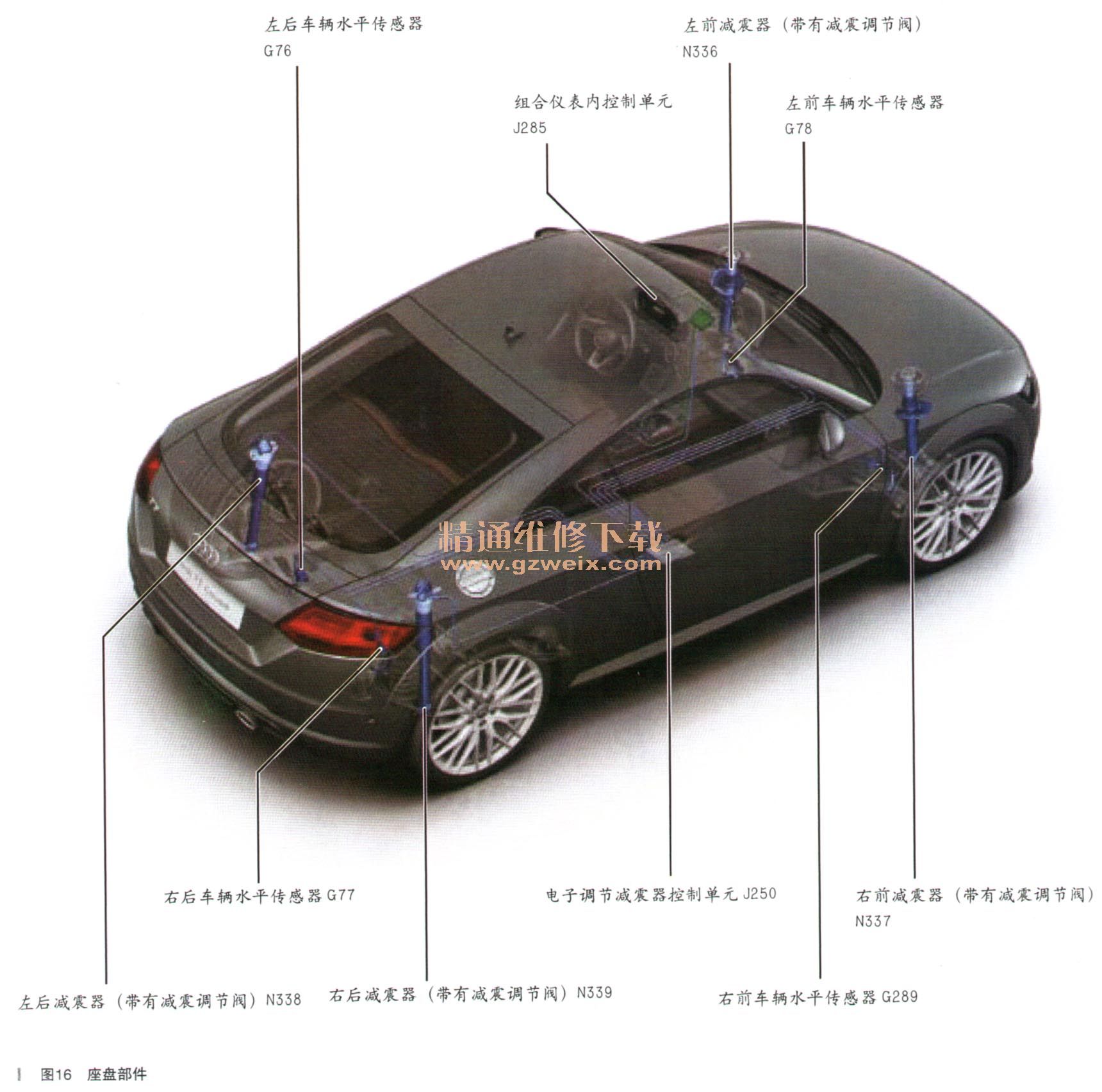

    这种底盘是选装的,它是基于其前代奥迪车型(型号8J)已经使用了的磁致流减震系统的,如图16所示。

    减震特性:在奥迪TT上可以实现三种不同的减震特性。操纵的话,只能通过在奥迪drive select来选择相应的模式来实现。驾驶员可以根据自己的意愿,来选择舒适性的(comfort)、运动性的(dynamic)和均衡性的(auto)。

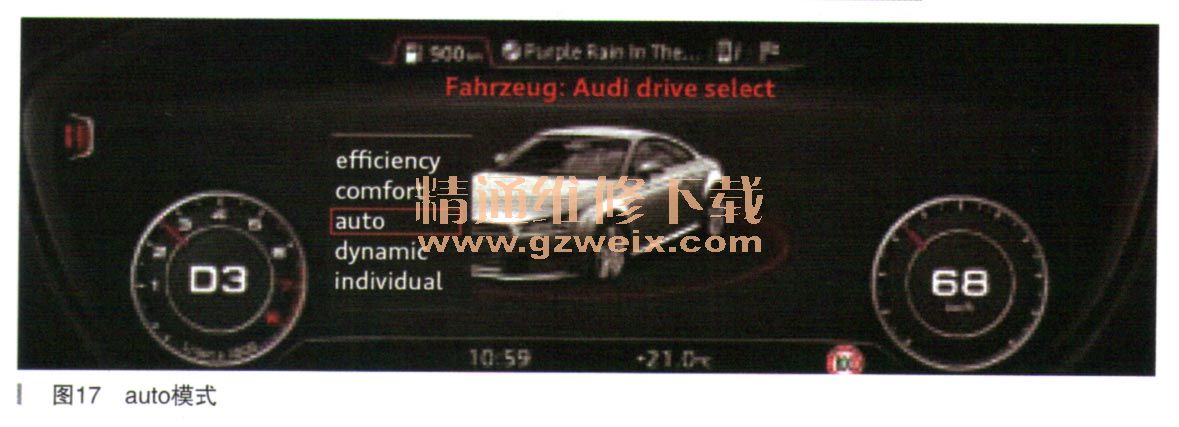

    在选择了effciency模式时,其减震特性就是auto时的模式(如图17所示)。根据所需衰减度,减震器活塞中的线圈会被控制单元功放加载上最大可达5A(衰减度最大)的电流。在车辆静止时(车速信号=0),不会有持续的电流加载。
