    2.6机场配餐车液压系统的故障分析与改进
    机场配餐车是一种液压传动、剪式升降、平台可前后左右移动的车载式设备,专业为飞机提供食品装卸服务。由于机场对飞机的安全正点航行有严格的要求,所以决定了机场对配餐车提出了特殊要求:使用时必须有4个支腿将车辆支撑起来,以此增加设备使用过程中的稳定性和抗倾覆性能;配餐车在工作完成后要可靠撤离工作现场,保证飞机安全及正常的航班飞行;厢体升降时要平稳,速度要适中,以利对飞机的保护。
    (1)配餐车液压系统存在的主要故障及缺陷
    机场配餐车的液压系统采用开式、单泵、定量、并联油液循环系统。主齿轮泵工作压力为12 MPa,流量为50L/min。存在的主要问题有以下几个方面。
    ① 4个支腿在厢体上升或下降时有一个支腿会缓慢收起,对整车及飞机安全构成严重威胁。
    ②4个支腿在放下时有时会发出刺耳的尖叫声即噪声,淹没保护信号,易对飞机和人身造成危险。
    ③系统仅设置一个溢流阀,一旦该溢流阀出现故障,所有应急系统将全部失灵,厢体无法降下,支腿不能收起,配餐车不能安全撤离飞机,就会延误航班。
    ④厢体上升速度快慢无法调整,如果速度过快,前平台有可能碰撞飞机。
    (2)配餐车液压系统的故障、缺陷分析及改进

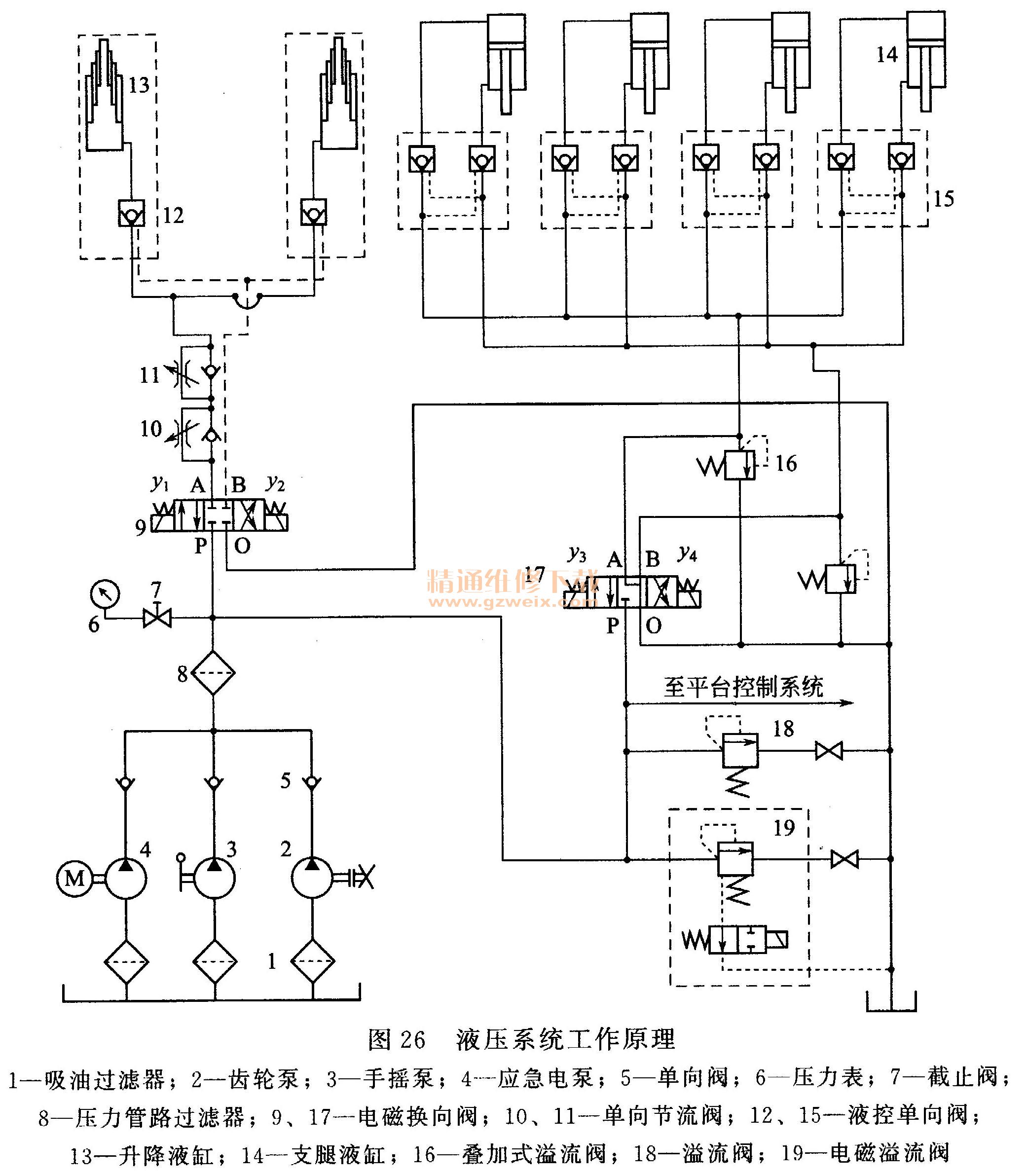

    图26所示为修改后的液压系统原理图。

    ①故障现象之一。4个支腿在厢体上升或下降时有一个支腿会缓慢收起。序号17原车(图14)使用的是O型机能的换向阀。原设计理念是基于配餐车对安全性要求较高的考虑,为防止油管爆裂而造成配餐车危及飞机安全,4个支腿的液控单向阀都安装在支腿上,在换向阀和液控单向阀之间形成了一个密闭的空间,这样当厢体升降时,管路充满了高压油,由于换向阀本身并不能完全锁住液压油,因此在换向阀和液控单向阀之间就有高压油存在,4个液控单向阀中开启压力最小的就会打开,此支腿就会缓慢地收起,造成此处承载能力下降,整车发生歪斜,飞机安全性受影响。改用Y型机能的换向阀,此故障现象消失。
    ②故障现象之二。4个支腿在放下时有时会发出刺耳的尖叫声即噪声。噪声对该设备危害非常大,不仅造成设备损坏,而且淹没各种控制信号,易出现事故。经分析噪声的产生主要是因为在用工作油压作为控制压力的回路中,会出现液控单向阀控制压力过高的现象,产生冲击和振动并伴随着噪声。为消除这种现象,在管路中增加叠加式溢流阀,如图26中16,同时刷整A、B口的压力值,A口溢流阀压力调整为10~12MPa,B口溢流阀压力4~5 MPa,液控单向阀控制压力降低,刺耳的尖叫声随之消失。
    ③系统缺陷之一。为保证飞机的安全,系统设计了多种应急系统,但前提是系统能建压,所以一旦溢流阀19出现故障,所有应急系统将全部失灵。当电磁溢流阀19出现故障,如溢流阀阀芯卡死在打开位置,液压泵输出的压力油通过溢流阀流回油箱,即压力油与同油路短接或调压弹簧折断等原因而造成系统的压力。此时,如需升起或降下厢体则无法完成,从而造成航班延误的事故发生。由于溢流阀是较易出故障的部件之一,因此为防止此事故的发生,在系统中增加了一个备用溢流阀18,在实际工作中,溢流阀18的压力比溢流阀19的压力要调高2~3MPa,平时不工作,这样一旦溢流阀19出现故障,就把其后的截止阀关闭,溢流阀18自动进入工作状态,不会影响系统的正常工作。
    ④系统缺陷之二。厢体上升速度快慢无法调整,如图26所示,在升降液压缸的主回路上增加单向节流阀10,即节流阀10和节流阀11串联使用,可实现升降液压缸的双向速度调整。
