3.1压缩式垃圾运输车液压系统
压缩式垃圾车是装备有液压举升机构和尾部填塞器,能将垃圾自行装入、压缩、转运和倾卸的专用自卸汽车,主要用于收集、转运袋装生活垃圾。它与其他形式的垃圾运输汽车的区别是能压缩、破碎垃圾,增大装载质量。经压缩,可将密度为200~400kg/ m“的生活垃圾压缩到密度为400-~600kg/m3。
(1)压缩式垃圾车液压系统的工作原理
压缩式垃圾车的专用工作装置主要由车厢和装载厢两部分组成,这种垃圾车的结构,如图27所示。车厢1固联于汽车底盘车架上。装载厢2位于车厢后端,其主角与车厢铰接,并可由举升液压缸驱动其绕铰接轴转动。垃圾从装载厢后部入口处装入,再经装载厢内的压缩机构进行压缩处理,最后将垃圾向前挤压入车厢内压实。车厢设有液压缸驱动的推板,卸出垃圾时,首先装载厢被举升液压缸向后掀起,车厢后端呈敞开状态,然后推板将垃圾向后推出车厢。该车既可采用手工方式收集垃圾,也可采用吊升机构将桶装垃圾倾倒入装载厢内。
压缩式垃圾车各主要机构的运动均为液压驱动。各液压缸运动应按顺序动作,不得出现干涉。图28所示为一种压缩式垃圾车的液压系统图。该系统采用双联高压齿轮泵供油,其中右泵向压缩机构、填装机构提供动力;左泵向推铲机构、装载厢举升机构和车厢举升机构提供动力。右泵的排量大于左泵排量。这样的设计能加快装填速度,满足各部分的工况要求。
当常开式电磁溢流阀不通电时,右泵处于卸载状态,压力油经电磁溢流阀、回油过滤器回流到油箱。当电磁溢流阀通电时,压力油由右泵经单向阀4,通过电磁先导的双联电液换向阀驱动压缩液压缸13和14工作,对垃圾进行压缩。电磁先导换向阀15受电控系统控制。
在多路换向阀9(三位六通)处于中位时,左泵输出的压力油经单向阀5、串联多路换向阀9中位流到升举机构换向阀6(三位四通),换向阀6处于中位时,左泵处于卸载状态。操纵手动升举机构换向阀6可控制车厢举升液压缸8工作。操纵串联多路换向阀9,分别控制推铲液压缸10和装载厢举升液压缸12。推铲液压缸10进油口装有液控单向阀11,以保证推铲液压缸在装载厢被举升到最大转角后才能开始工作,将垃圾推出车厢。
(2)压缩式垃圾车液压系统的特点
①车厢举升液压缸的运动采用双向节流调速回路调速,当手动换向阀6处于中位时,由于单向节流阀7中单向阀的锁闭作用,车厢举升液压缸8可以在任意位置停止,因此车厢可以在工作倾角内停留在任意倾角上推卸垃圾。
②车厢举升液压缸8、推铲液压缸10、装载箱举升液压缸12采用串联手动多路换向阀孰手动举升机构换向阀6操纵。推铲液压缸10和装载箱举升液压缸12,通过液控单向阀11构成顺序动作回路,只有装载箱举升液压缸12到最大位置,推铲液压缸10才能工作。
③采用并联的两个电液换向阀15,控制两个压缩液压缸13、14的动作,实现复杂的压缩机构运动。
④小流量的左泵采用换向阀6的中位M机能卸荷,而大流量的右泵采用电磁溢流阀卸荷,卸荷方式与流量相适应。
3.2厨余垃圾车液压系统
(1)厨余垃圾车概况
厨余垃圾车也称为自装卸式潜水装运车,它是在二类汽车底盘上改装的具有专门用途的专用车。它主要用于收集和运输城市饭店、餐馆等饮食服务行业的剩余饭菜、潜水等流动状态的垃圾。
厨余垃圾车设有密闭的液罐,罐内盛装流动状态的固、液体混合物。厨余垃圾车装有提升垃圾桶的提升机构,该机构能将盛满厨余垃圾的垃圾桶提升并倒入液罐内,然后落下。装满垃圾后,厨余垃圾车将垃圾运输到指定地点后,液压缸打开后盖,罐体内推铲将罐内垃圾推出卸下。上述所有动作均由液压系统控制。

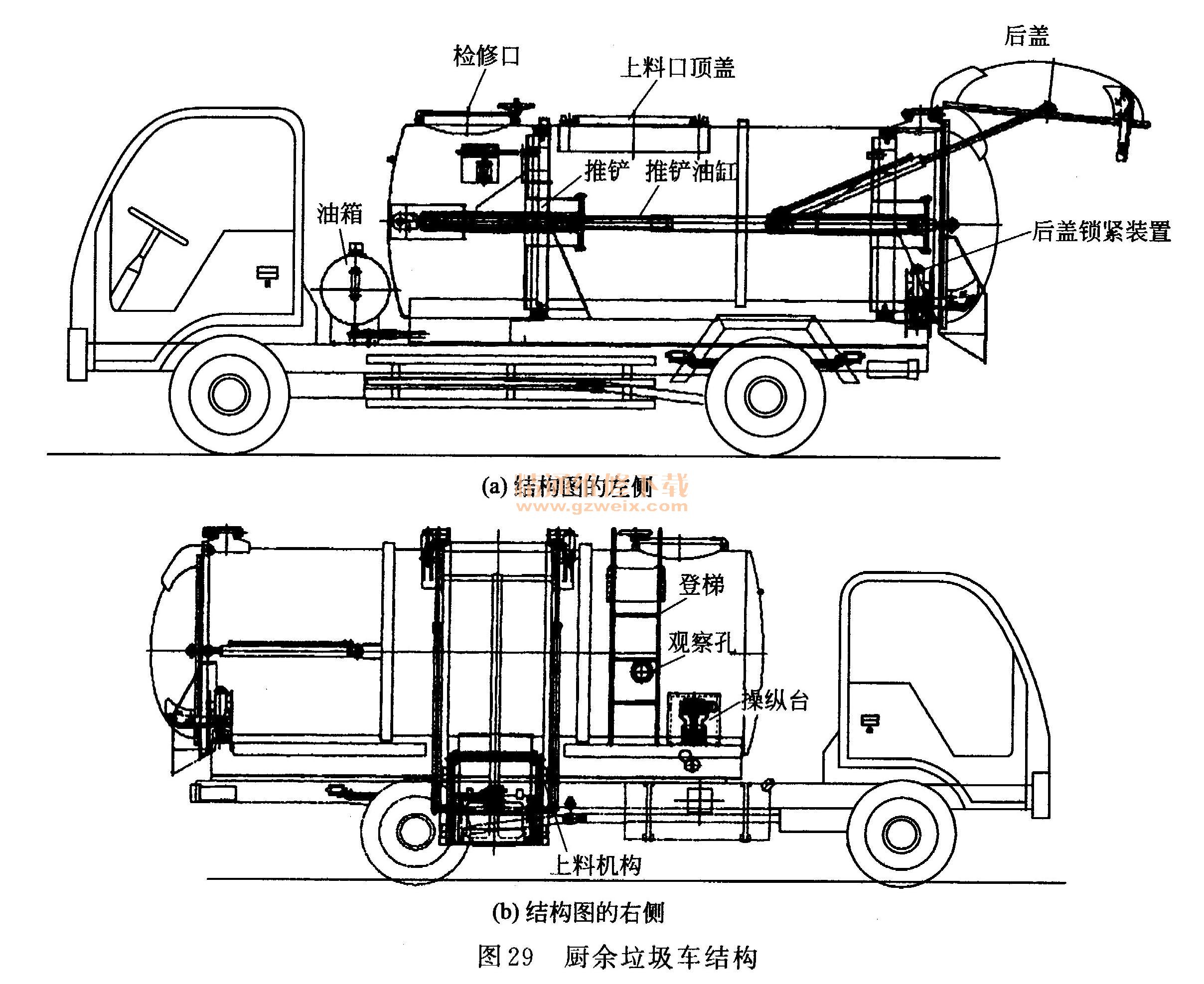

图29为厨余垃圾车结构图,由图可见在汽车底盘上安装一个液罐,液罐罐体采用圆柱形封闭式机构。后端有盖,通过左、右两侧的液压缸完成后盖的开启和关闭动作。后盖关闭后,为了防止松动和保持密封效果,装有后盖锁紧装置。液罐顶部有上料口顶盖,通过该口往罐内倒流动垃圾。液罐侧面有上料机构,通过该机构能将盛有的流态厨余垃圾的垃圾桶提升,提升到顶部后,由于有曲面导轨可将垃圾桶的垃圾倒入罐体内,然后将空垃圾桶下降放回。罐体侧面还有爬梯和观察孔等。
(2)厨余垃圾车液压系统
图30为厨余垃圾车的液压系统原理图。
整个系统由齿轮油泵3供油,齿轮油泵3的动力由取力器从变速箱取力供给,取力器取力采用机械挂挡,通过操纵驾驶室内的取力器挂挡手柄来完成。
油泵3的转速取决于汽车发动机的转速,汽车发动机的转速通过油门油缸来控制。当液压系统处于工作状态时,发动机高速运转;当液压系统处于不工作状态时,发动机回到怠速。
在油泵进口设置有吸油过滤器2,使供给的液压系统工作油液保持清洁。由油泵提供压力油经多路换向阀组4,根据工作规程按序分配给各组油缸回路,以驱动工作装置完成装卸垃圾的功能。
该液压系统在多路换向阀组4中的溢流阀A控制系统最高压力,为主溢流阀,调节压力为10MPa。
从液压系统图可见,当系统不工作时,也就是说在厨余垃圾车不装垃圾时,多路换向阀手柄在中间位置,发动机怠速运转,油泵3输出的油液经多路换向阀中间位置直接排回油箱,油泵处于卸荷状态。
当操纵多路换向阀组4中的手动换向阀(一)时,可以实现推铲油缸9的伸长和缩回,推铲油缸9为了减少布置空间,采用伸缩套筒式多级缸。油缸伸长时通过推铲将垃圾推出卸掉,多级缸9收缩完成后才可向液罐内倒垃圾。由于推铲具有伸长时压力大,返回收缩时压力小的特点,所以,往外操纵手动换向阀(一)拉手柄时,在杠杆作用下相当于向里推阀芯,多级缸伸长。系统压力由溢流阀A控制,压力为10MPa。当操纵手动换向阀(一)往里推手柄时,多级缸收缩,这时系统压力由溢流阀B控制,溢流阀B调节压力为5MPa。
操纵多路换向阀组4中的手动换向阀(二)时,可以实现提升装置的提升和下降,提升时是将盛有的流态厨余垃圾的垃圾桶提升到顶部后,并将垃圾桶的垃圾倒入罐体内。下降时将空垃圾桶放回原处。垃圾桶沿着导轨上升、下降,导轨顶部呈弧形,于是使垃圾桶在油缸的继续推动下倾翻。垃圾桶提升时需要压力大,下降时需要压.力小,所以上升时压力由溢流阀A控制,压力为10MPa。下降时系统压力由溢流阀B控制,压力为5 MPa。往罐体内倒垃圾时,推铲油缸必须收缩,因为罐体内垃圾只能装在推铲和后盖之间的空间内,所以只有推铲收回时,即多级缸9收缩完成后才能使提升油缸7提升。为了实现这种互锁功能,设计了一个二位二通行程换向阀8,当多级缸收缩时活塞上的滑块碰上行程换向阀8,使其回路接通,这样油缸7才能动作。否则行程换向阀8油路断开,油缸7就不能进油或排油,使油缸7不动作。油缸7提升时,即油缸7活塞上移,为防止系统出现故障时垃圾桶在自重作用下突然下降,所以设定了回油时由顺序阀进行压力平衡。手动换向阀(二)右框的滑阀机能中带有顺序阀,这样安全可靠。
操纵多路换向阀组4中的手动换向阀(三)时,可以实现后盖开合油缸的动作,当手动换向阀(三)向外拉手柄时,即相当于向内推换向阀(三)的阀芯时,油泵输出的液压油流进后盖开合油缸5的左腔,推动活塞杆右移,完成后盖打开;反之,向里推手柄时,即向外拉换向阀(三)的阀芯时,液压油流进后盖开合油缸5的右腔,推动活塞杆左移,完成后盖关闭。打开和关闭后盖的液压油压力由溢流阀D和溢流阀E调节,后盖重压力调节大,后盖轻压力调节小一些,一般调整到5~10MPa。
操纵多路换向阀组4中的手动换向阀(四)时,可以实现后盖锁紧油缸的打开和关闭。将手动换向阀(四)向外拉手柄时,压力油流进油缸6的左腔,推动活塞杆右移,完成锁紧油缸打开;反之,将换向阀(四)的手柄向里推时,液压油流进油缸6的右腔,推动活塞杆左移,完成锁紧油缸锁紧功能。打开锁紧油缸时,由于压力油作用在油缸6的有活塞杆腔,作用于活塞上的有效面积小,需要油液压力要大,所以这里由主溢流阀调节压力(10MPa).反之,锁紧油缸锁紧时,压力油作用在油缸6的无活塞杆腔,作用于活塞上的有效面积大,需要油液压力要小,这时压力大小由溢流阀F调节压力,一般压力调节8MPa。在打开锁紧油缸时,液压油流入换向阀(四),按左边方框的滑阀机能,这时液压油进入油缸6的左腔,油缸6右腔的回油流入顺序阀,当左腔压力足够大时,才能打开顺序阀,右腔的油才能流回油箱,这时的顺序阀产生了背压。这种原理保证了锁紧的可靠性,只有足够大的压力才能使锁紧油缸打开。
