详解保时捷MACAN动力传输系统结构原理(上)
来源:汽车维修技师  作者:佚名  2015-12-17 08:14:06

    一、概述
    在使用Porsche Doppelkupplung保时捷双离合器变速器作为双离合器变速的全新Macan中,还实现了自动变速(驾驶舒适陛、在不影响动力传输的情况下换挡)和手动变速(运动性和效率)以及极短换挡时间和直接动力传输的优点组合,如图1所示。驱动功率通过变速器盘传输到双质量飞轮。扭矩从该处传输到以电动液压方式控制的双离合器,交替选择偶数或奇数齿轮。因此,变速器分为两个分变速器。

    二、技术数据
    1.离合器
    双离合器,径向嵌套,带有双质量飞轮的湿式多片离合器。
    2.  Porsche Doppelkupplung双离合器变速器上的离合器片直径
    ·离合器1:270 mm/ 10.63in
    ·离合器2:148 mm /5.83in
    3.传动比(如表1所示)

    三、变速器剖面图
    部件概述图如图2和图3所示。



    四、变速器传动
    驱动功率通过变速器盘传输到双质量飞轮。扭矩从该处传输到以电动液压方式控制的双离合器,交替选择偶数或奇数齿轮。因此,变速器分为两个分变速器。
    1.分变速器1
    奇数齿轮(1、3、5、7)可使用离合器K1通过中央输入轴1驱动。
    2.分变速器2

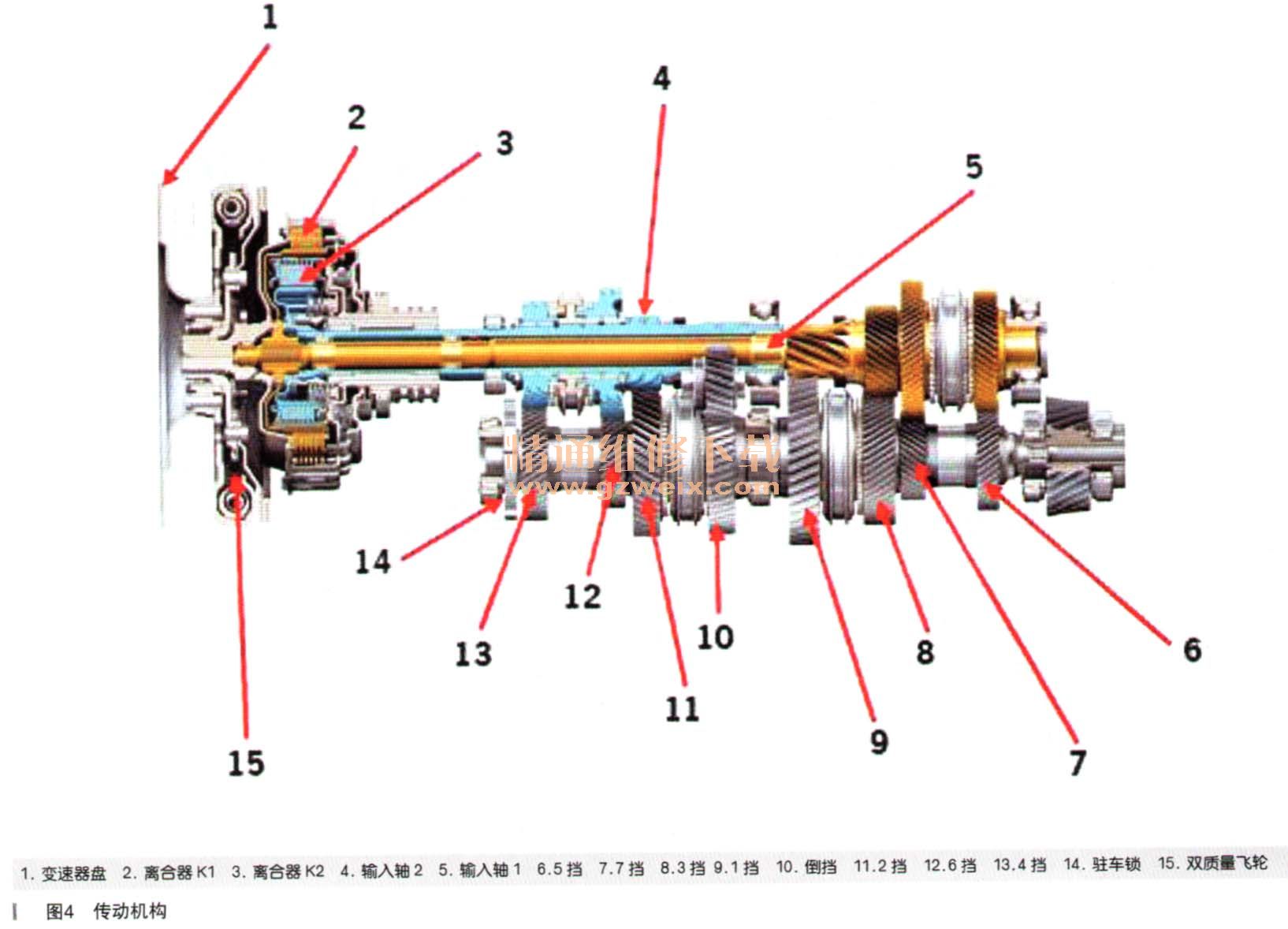

    偶数齿轮(2、4、6)和倒挡齿轮可使用离合器K2通过输入轴2(空心轴)马区动。输出功率通过共同的输出轴传输,扭矩从此轴直接传输到中央差速器。以下是扭矩分配:约60%分配到法兰轴,再到后桥;约40%分配到直齿轮,然后通过侧轴分配到前桥驱动,如图4所示。
