NTG2. 5概述：
    从2009年开始在车型171、230、211、219上NTGI已被NTG2. 5替代，在车型164、251、169和245上NTG2也被NTG2. 5所替代。NTG2. 5跟其他NTG类别一样根据车型不同分三种配置版本：Audio 20、Audio 50、COMAND。
    NTG2. 5新特征：
    全新的主控单元head unit，集成了以下部件：导航、CD换碟器、音频网关AGW、UPCI控制模块、VCS声控单元等，具备媒体接口控制模块（MP3 player、iPod、USB stick等），所有配置都具备基本蓝牙电话功能，支持使用指定厂商的MP3播放器，改良的音响系统，配备新的后座娱乐系统（体现在164和251车型上）。NTG2. 5与NTG1和NTG2的比较，如图1所示。

    本节以G1450为例介绍NTG2. 5车载娱乐通信系统。在某种意义上可以说NTG2. 5是NTG2的升级版，NTG2. 5的很多基本部件配置与NTG2是相同的，本节仅就特别部件进行介绍。
    1. GL450车载娱乐通信系统部件功能视图（图2）

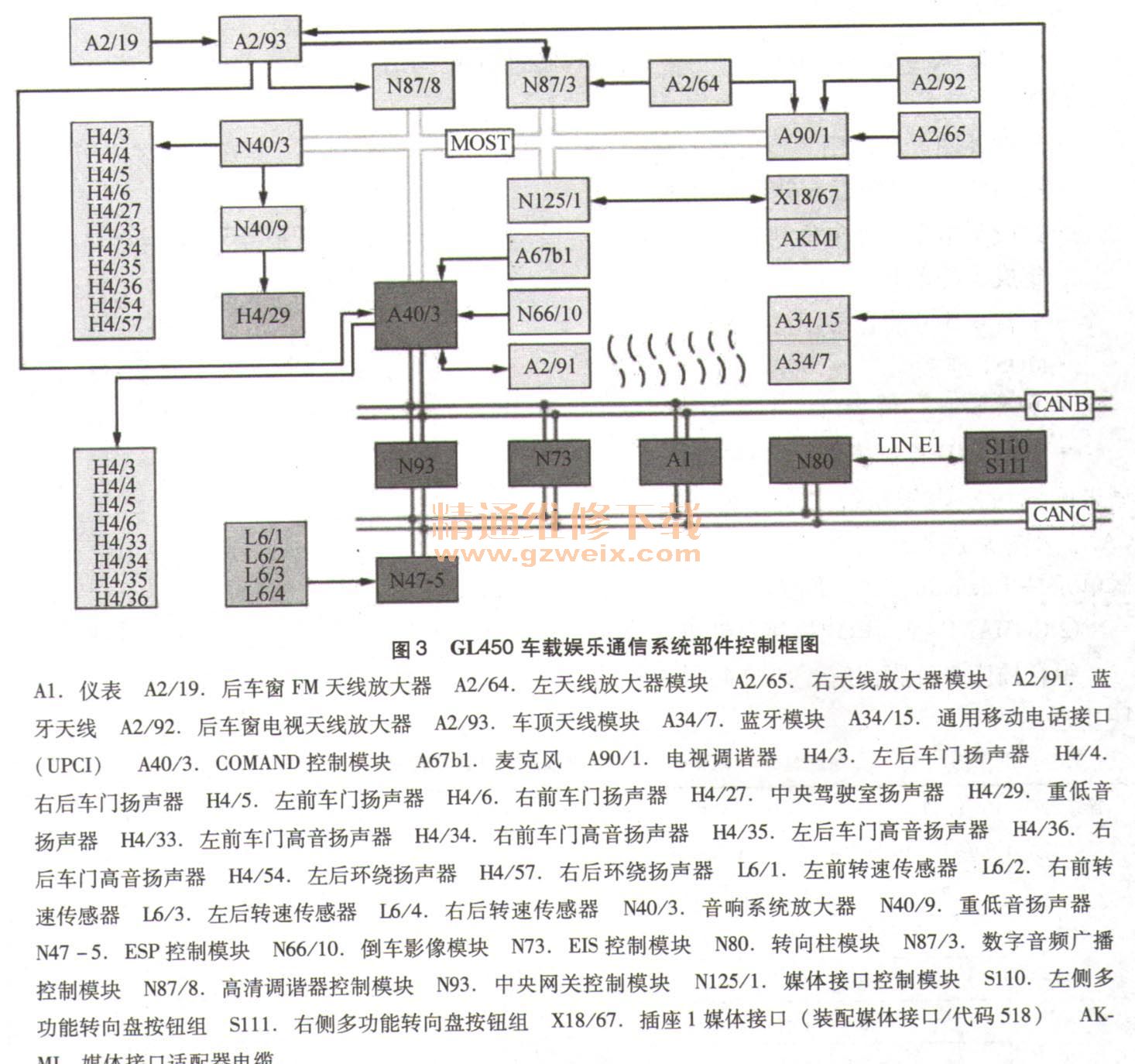

    2. GL450车载娱乐通信系统部件控制框图（图3）

    3．部件概述
  （1） COMAND控制模块部件概述（图4）。

    ①COMAND控制模块具备以下特性（代码527）。
  ·FM/AM收音机功能，并具备FM天线信号分集功能
    ·集成6碟DVD驱动器
    ·集成硬盘容量（HDD）为40GB，导航数据储存在硬盘上。在硬盘上有4GB容量的音乐记录器
    ·导航地图可以采用鸟瞰图格式显示，
    ·采用SD卡（数据存储卡）插槽
    ·集成基本型蓝牙电话功能
    ·集成声控单元
    ·配备6.5寸彩色显示屏
    ．MOST连接器
    ．AUX设备连接插口位于手套箱内部新的导航数据通过DVD导航数据光碟升级
    ·COMAND控制模块是CAN B成员，如果车型未配置后座娱乐系统设备，则没有TelematicsCAN。配置后座娱乐系统的车辆，后部DVD播放器单元是Telematics CAN网关
    ② COMAND控制模块插接器针脚注解。

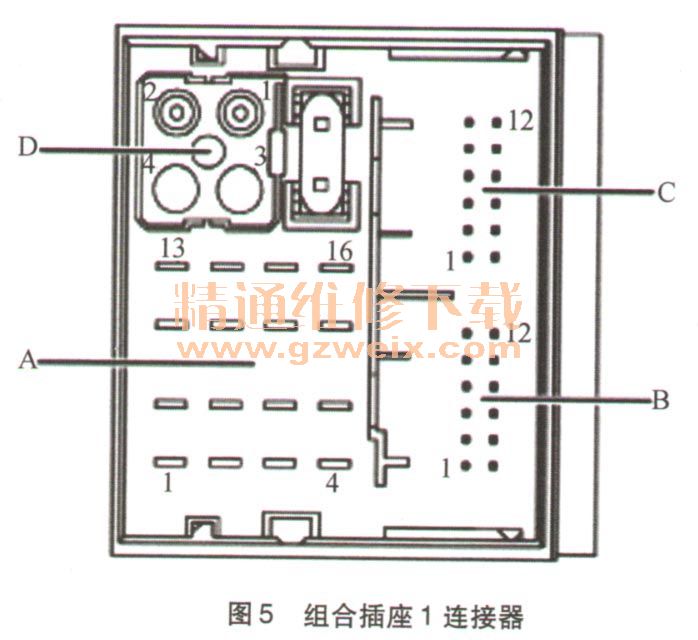

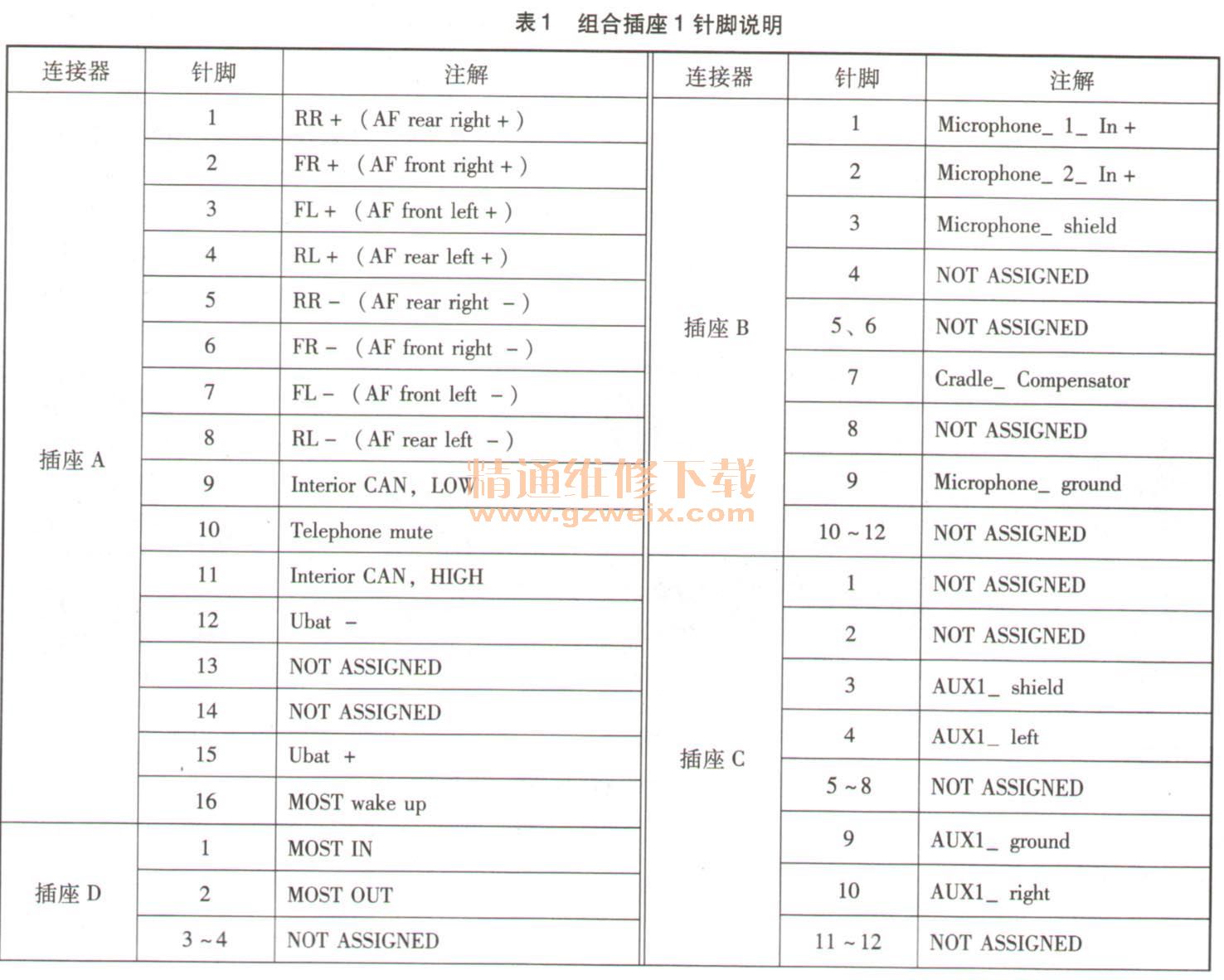

    组合插座1针脚注解，如图5、表1所示。



    视频连接插座2针脚注解，如图6、表2所示。

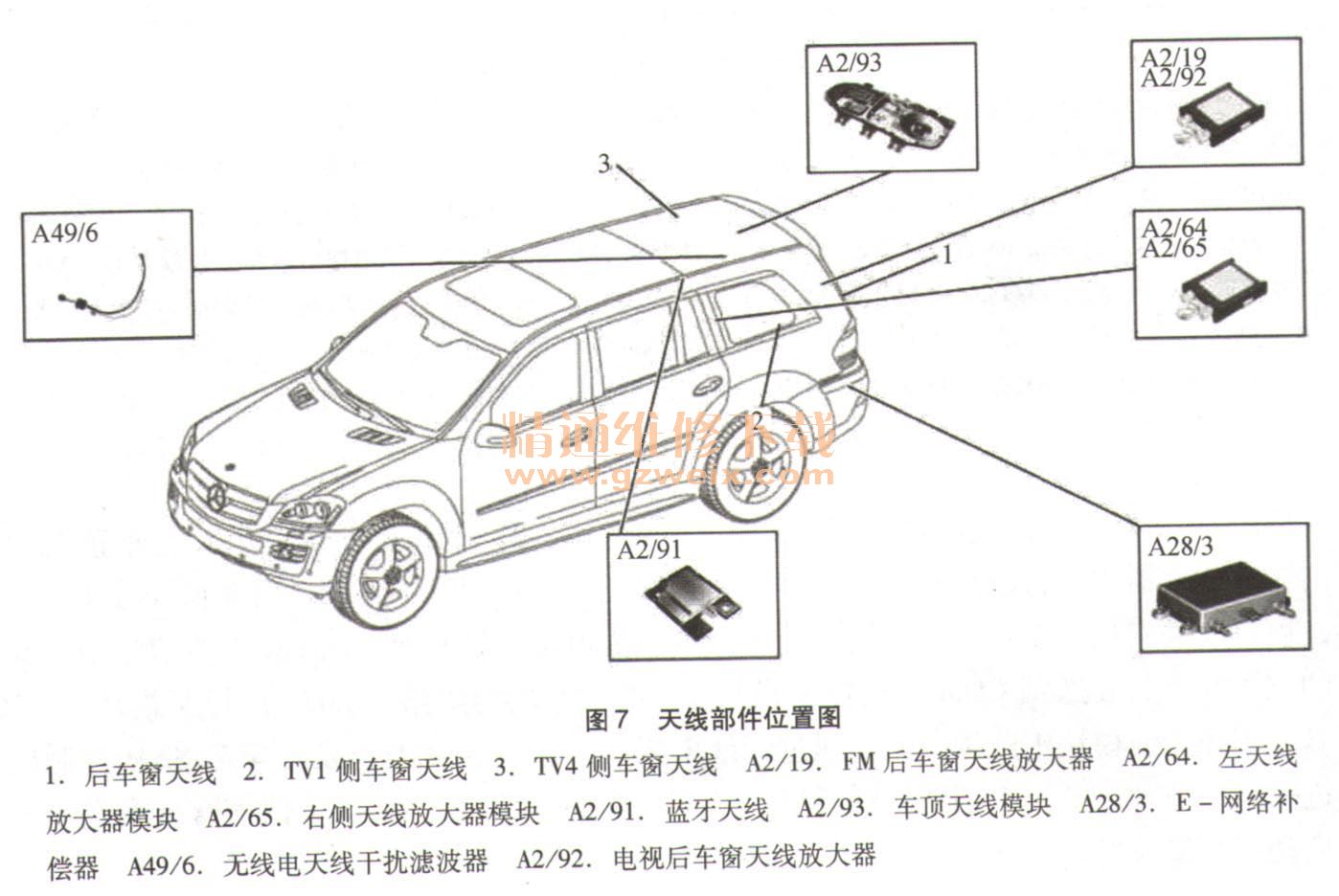

     （2）天线部件位置图（图7）。

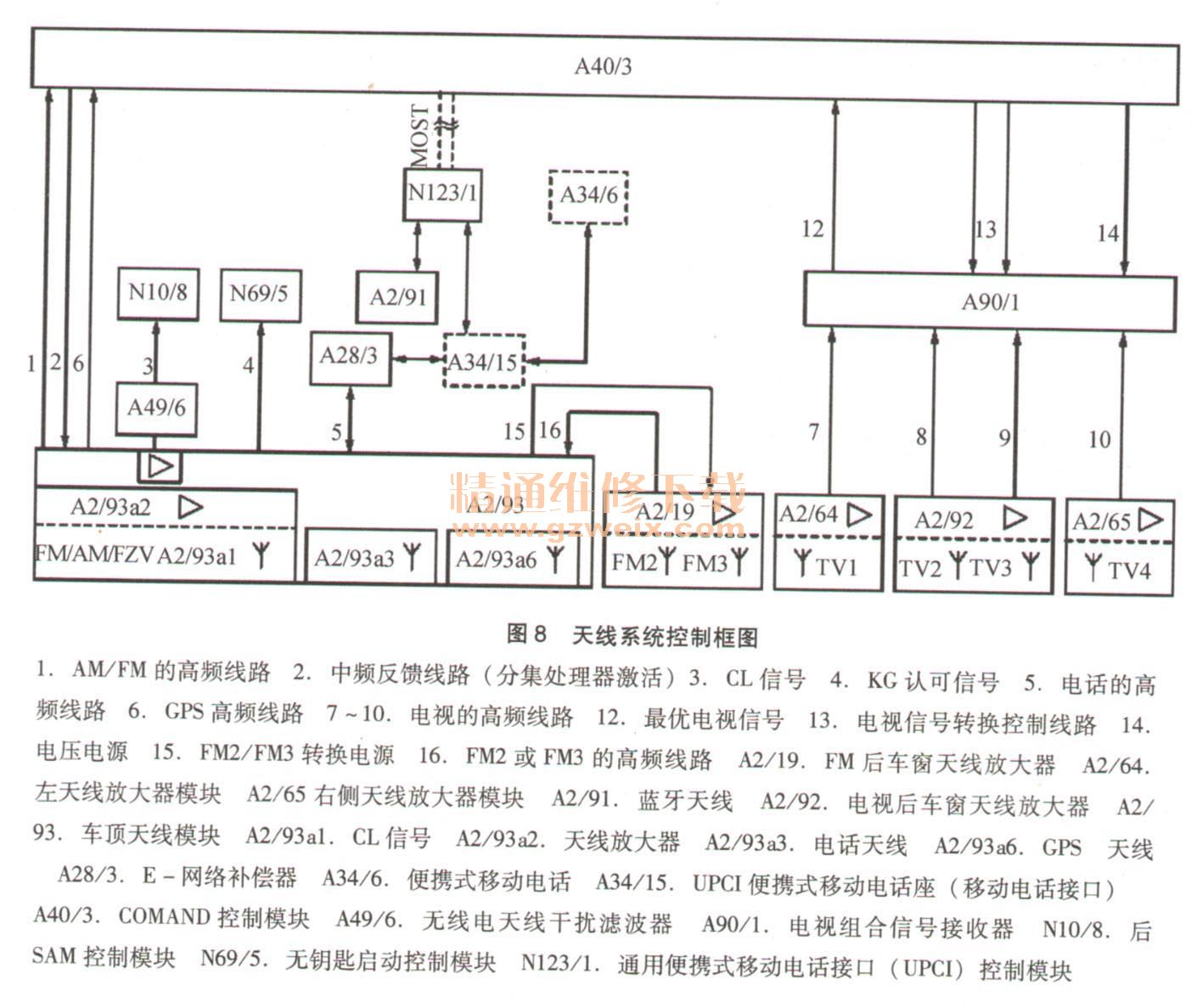

    天线系统控制框图，如图8所示。

    安装了下列有源天线：GPS天线A2/93a6、蓝牙天线和电话天线A2/93 a3。这些天线集成在车顶天线模块中。
    安装以下无源天线：后车窗中的FM天线（FM2和FM3）和FM/AM/RRCL天线A2/93a1，集成在车顶天线模块中。
    发射／接收天线：发射／接收天线为电话天线和蓝牙天线。
    接收天线：接收天线为后车窗中的FM天线（' FM2和FM3）、GPS天线和车顶天线模块中的 FM/AM/RRCL天线。
