详解奔驰车系NTG3. 5版本车载娱乐系统

来源：汽车维修技师作者：佚名 2016-01-11 11:41:28

    NTG3. 5装配在2009年6月以后新改款的s和CL级轿车上，下面以新款s级车为例介绍NTG3. 5系统。
    NTG3. 5是NTG3的升级版，NTG3. 5的很多基本部件配置与NTG3是相同的，本节仅就特别部件进行介绍。
    1. NTG3. 5车载娱乐系统部件功能视图（图1）

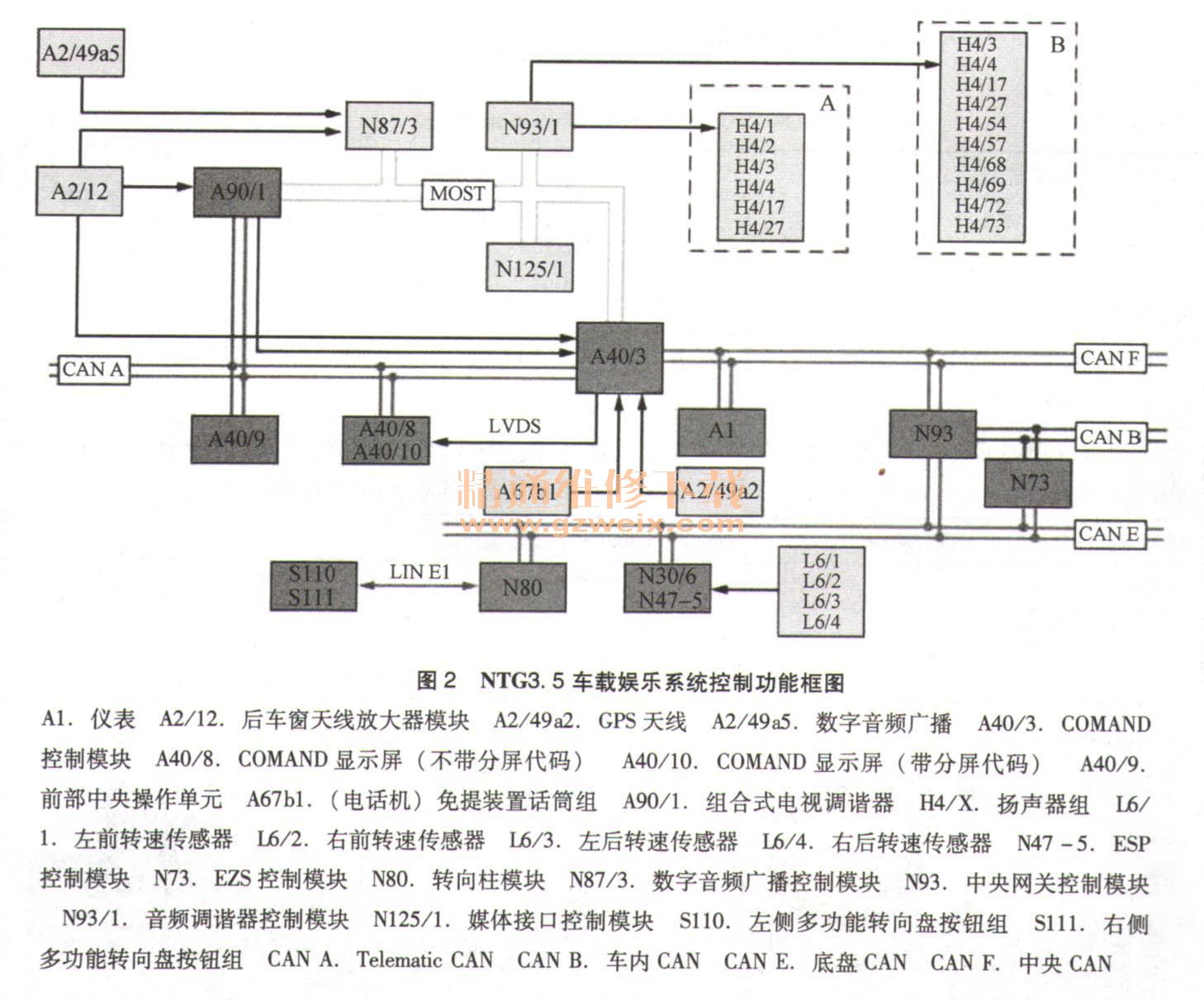

    2. NTG3. 5车载娱乐系统控制功能框图（图2）

    3．部件概述

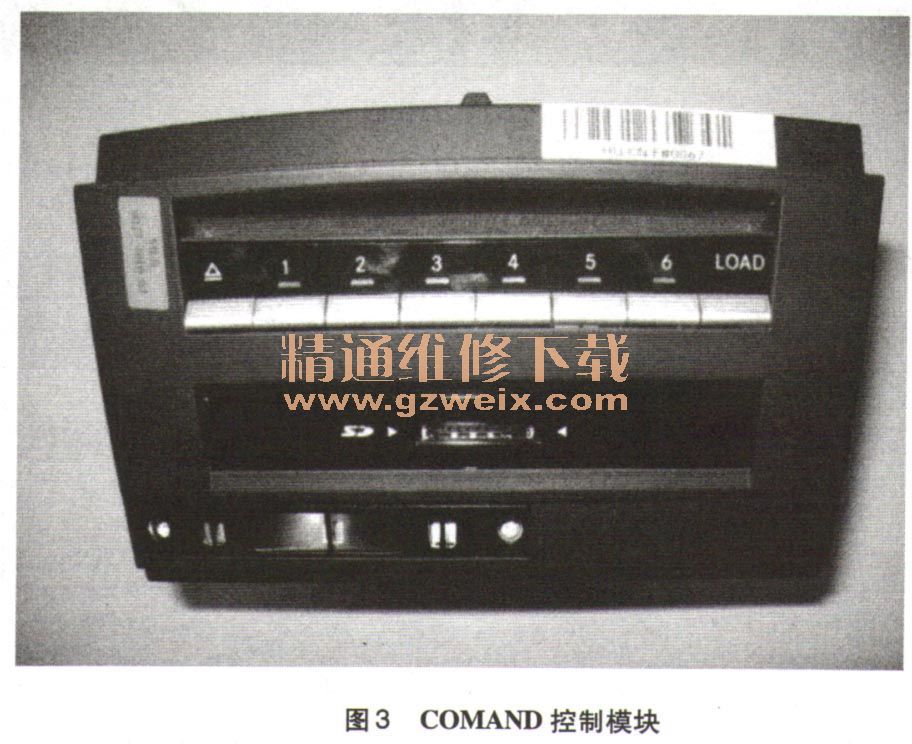

    COMAND控制模块部件说明（图3）。

    COMAND NTG3. 5使用SD卡插槽。

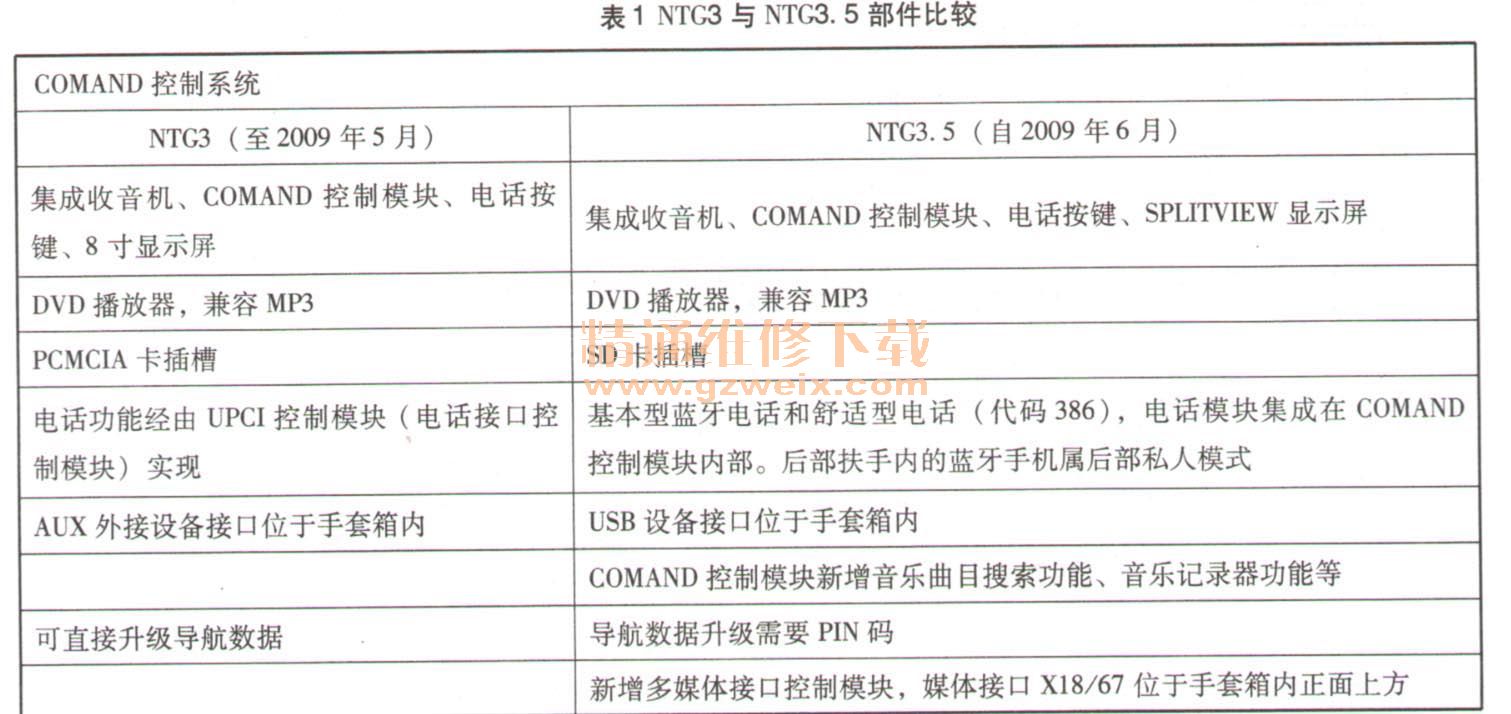

    NTG3与NTG3. 5部件比较如表1所示。

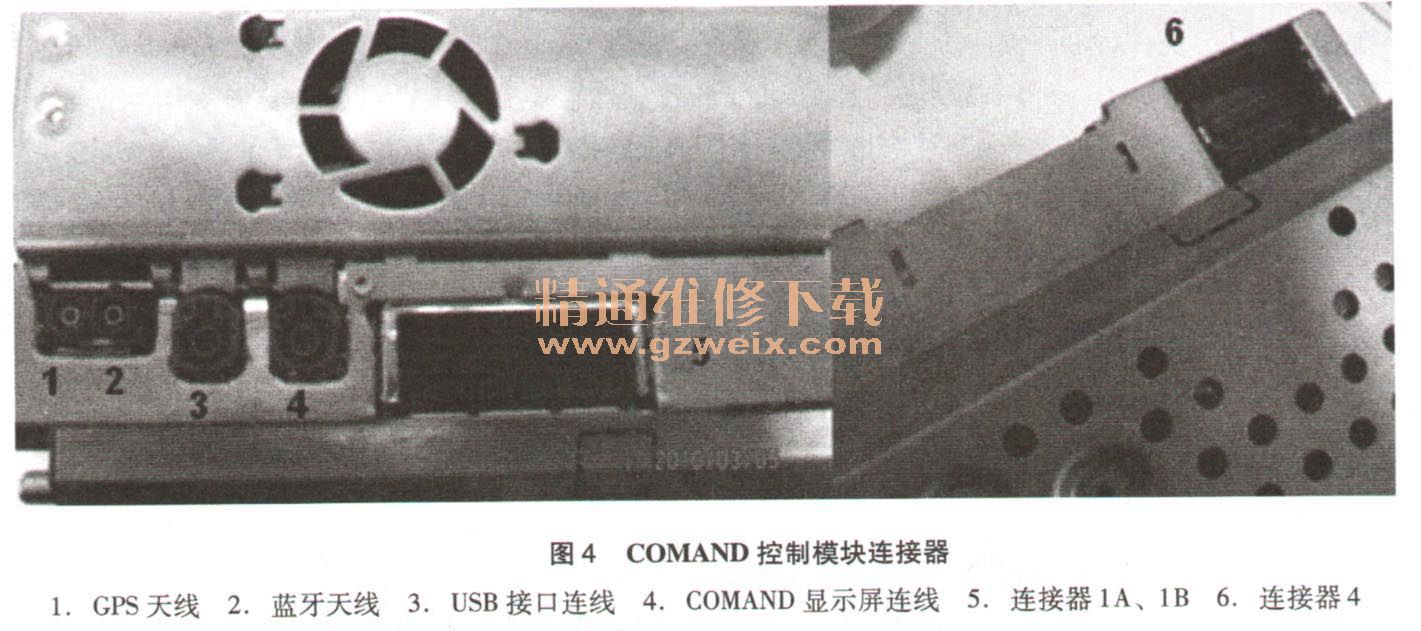

    COMAND控制模块针脚注解，如图4所示。

    连接器1A针脚注解如表2所示。

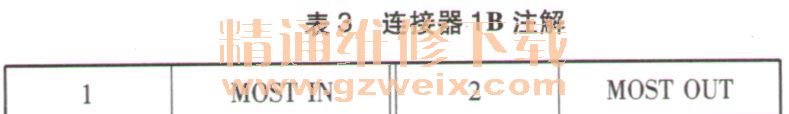

    连接器1B针脚注解如表3所示。

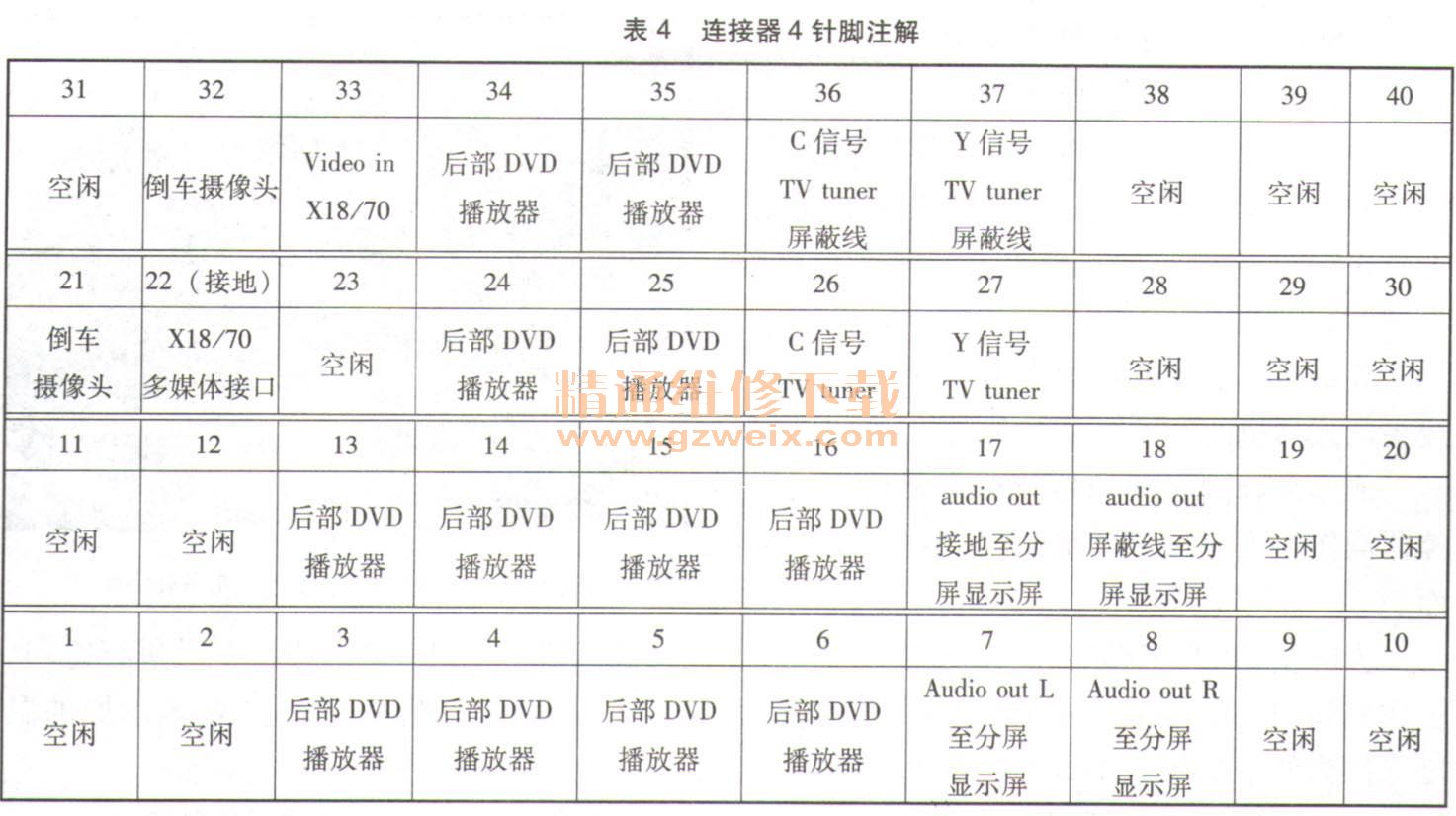

    连接器4针脚注解如表4所示。

    4．功能介绍
（1） NTG3.5车载娱乐系统COMAND分屏显示功能（图5）。

    NTG3. 5版本车载娱乐系统采用SPLITVIEW显示屏技术。
    SPLITVIEW显示屏用于统一显示与用户相关的操作和信息窗口，以及显示视频画面信息。此外，SPLITVIEW显示屏还可同时显示两种不同的视图。
    驾驶员和前排乘客可通过此功能相互独立地同时访问视频画面信息或车辆系统信息（双视图模式）。
（2） SPLITVIEW显示屏部件说明（图6）。
