详解奔驰车系NTG3. 5版本车载娱乐系统

来源：汽车维修技师作者：佚名 2016-01-11 11:41:28

      ·SPLITVIEW显示屏A40/10
    ·装配车型221代码867
    ·始自2010年款／2009改款年份车型
    SPLITVIEW显示屏是16：9格式，分辨率为800×480像素，8”薄膜晶体管（TFT）彩色SPLITVIEW显示屏。
    SPLITVIEW显示屏配备有一个可促动红外线头戴式耳机的红外线发射／接收器。
    前排乘客侧的SPLITVIEW显示屏可通过遥控器操作。可通过单一输出模式输出统一的画面。
    为防止SPLITVIEW显示屏过热，通过一个内部鼓风机电机以气冷的方式对其进行冷却。工作期间，SPLITVIEW显示屏的温度保持低于85℃。车辆静止时，SPLITVIEW显示屏的温度保持为低于95℃。冷却在内部进行控制。
    为防止损坏SPLITVIEW显示屏，通过彩色有机玻璃镜片对其进行保护。
    SPLITVIEW显示屏不能转动（NTG3的COMAND显示屏可以向左或向右调节一定角度）。
    SPLITVIEW显示屏是车载娱乐系统CAN （CAN A）上的用户。
    SPLITVIEW显示屏通过以下连接读取信号：
    ·车载娱乐系统CAN （CAN A）
    ·低电压差动信号线
    SPLITVIEW显示屏通过低电压差动信号线接收来自驾驶室管理及数据系统COMAND控制模块（A40/3）用于显示相应内容的所有信息。

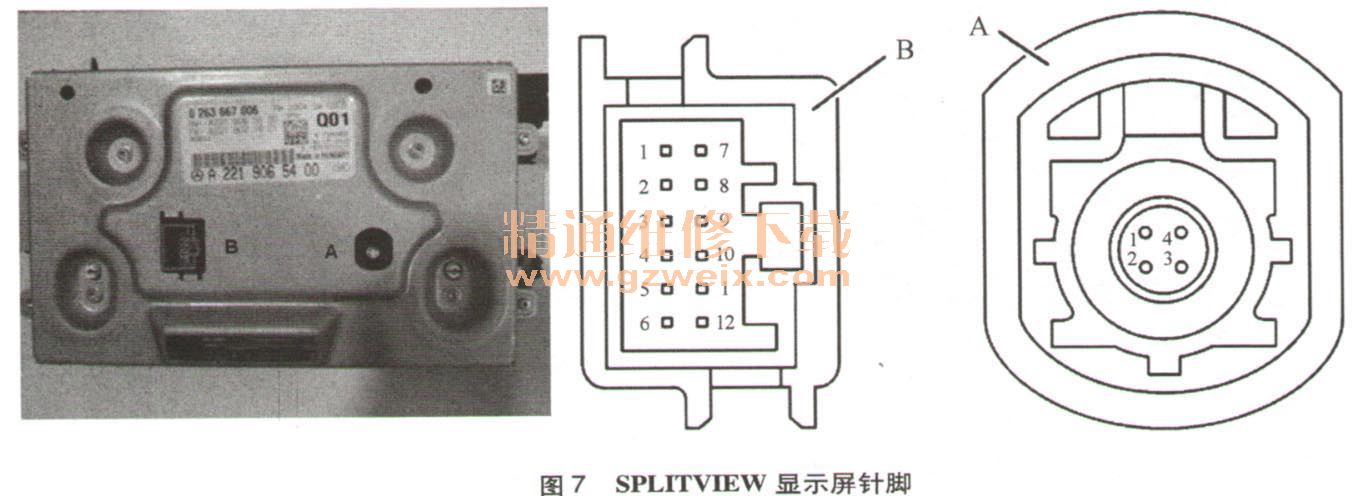

    ① SPLITVIEW显示屏针脚注解（图7）。

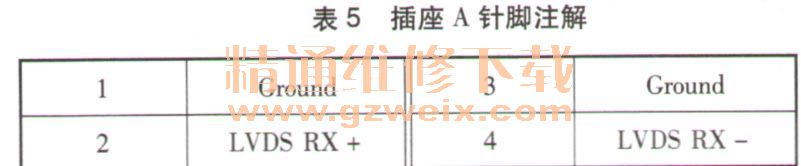

插座A针脚注解如表5所示。

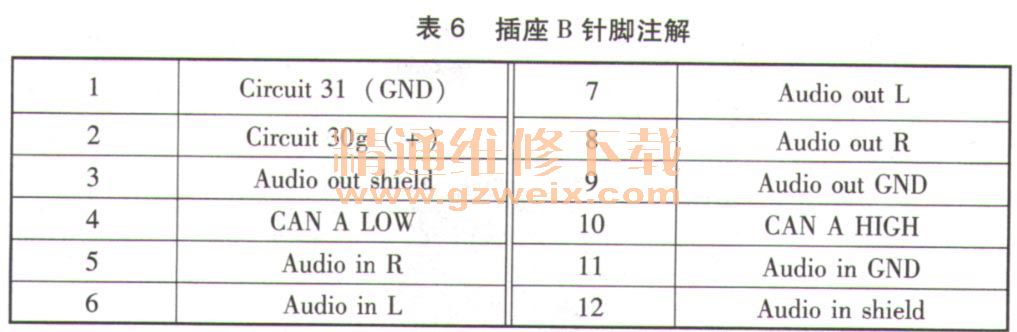

插座B针脚注解如表6所示。

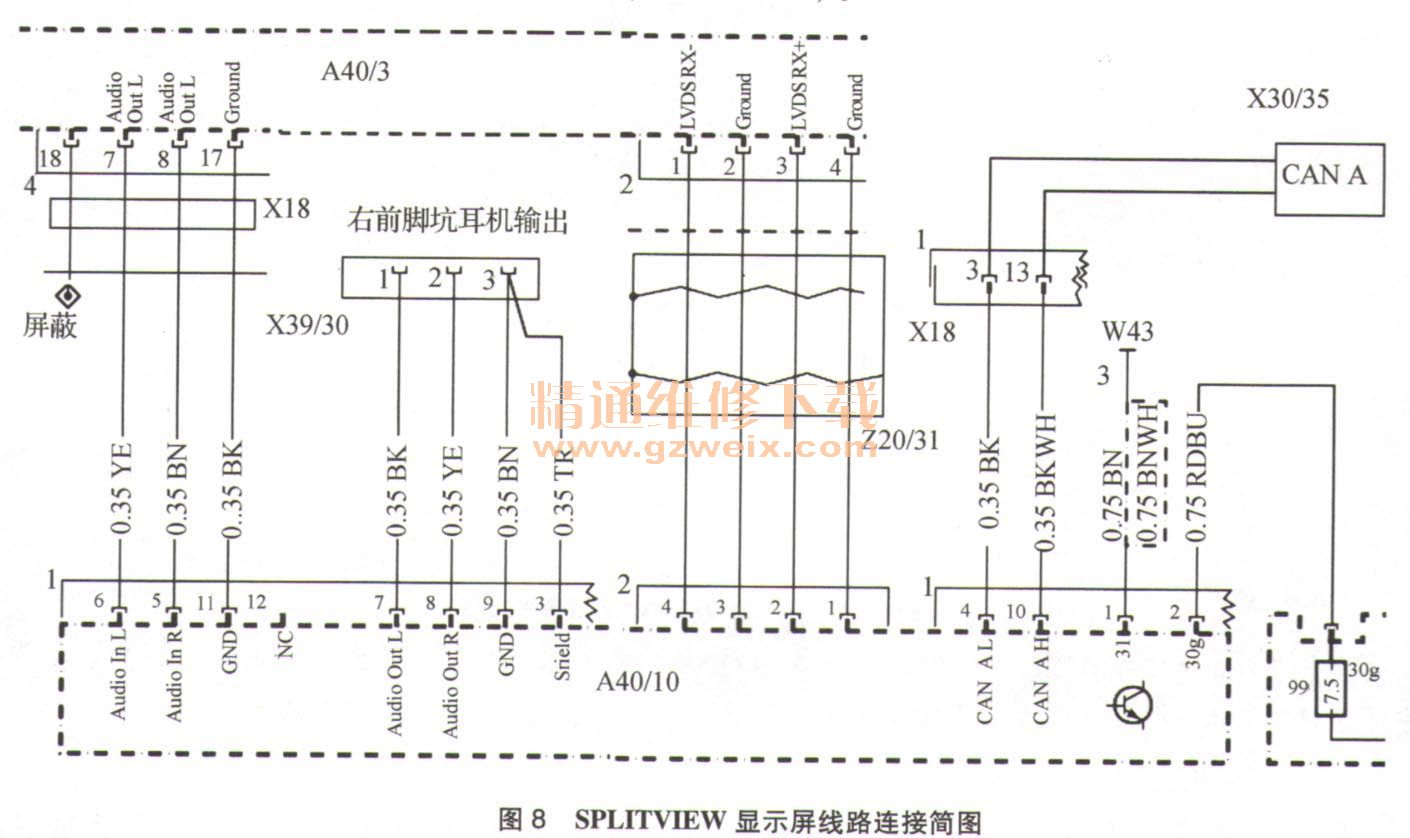

② SPLITVIEW显示屏线路连接简图（图8）。

    ③ SPLITVIEW显示屏通信功能。
    SPLITVIEW显示屏采用直接线路接收COMAND控制模块（A40/3）的音频输入信号（用于右侧分屏红外线耳机）。
    SPLITVIEW显示屏配备有一个可促动红外线头戴式耳机的红外线发9f、/接收器。
    SPLITVIEW显示屏采用直接线路输出音频至耳机接C-T X39/30（右前脚坑处，如图9所示）。

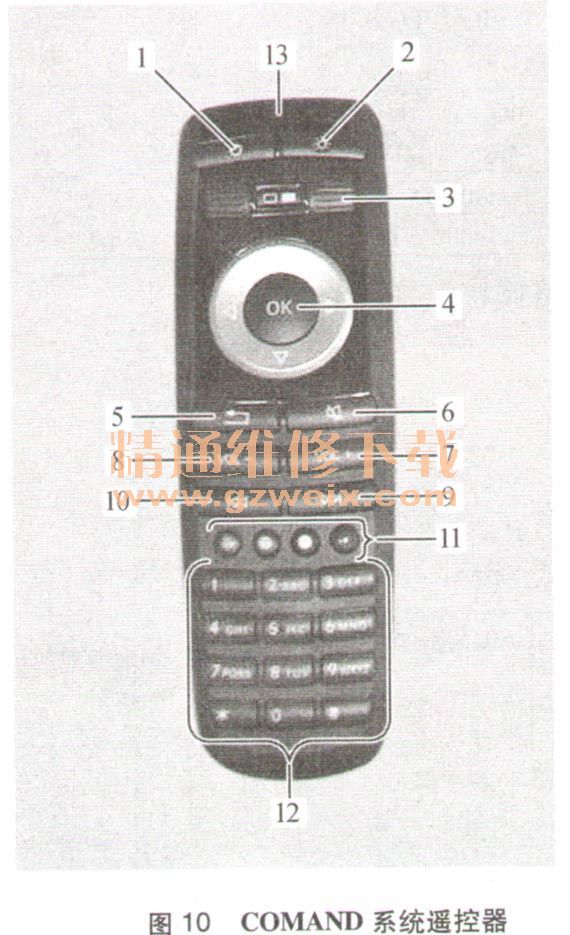

（3） COMAND系统遥控器部件说明（图10）。

    一般情况下车辆配置3个遥控器，3个遥控器版本相同，可以随意调用。通过变换选择按钮3 （L、R、分屏），单个遥控器可用于3个位置（右前、左后、右后）。
    （4）维修信息。

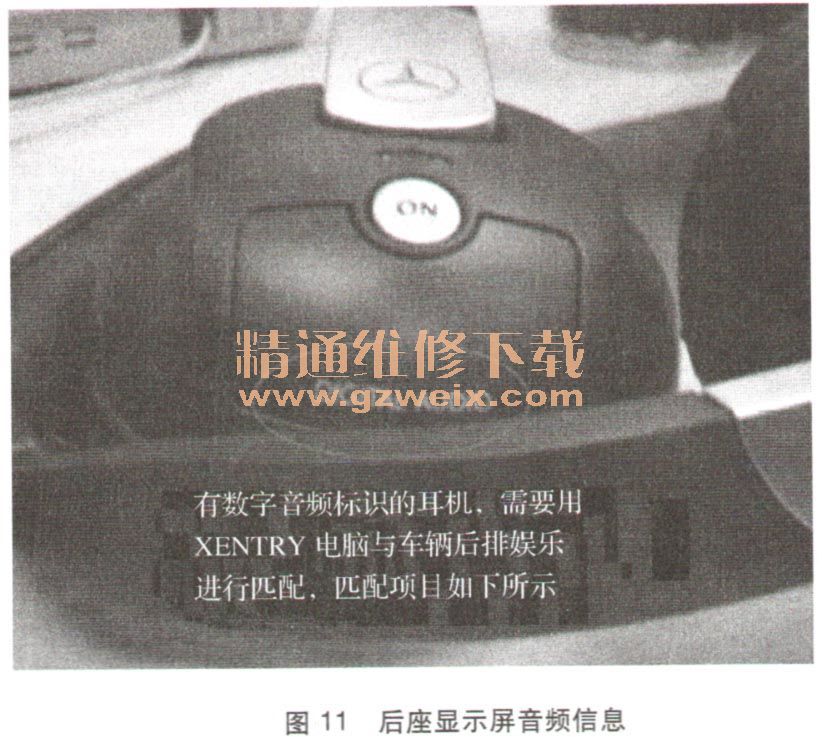

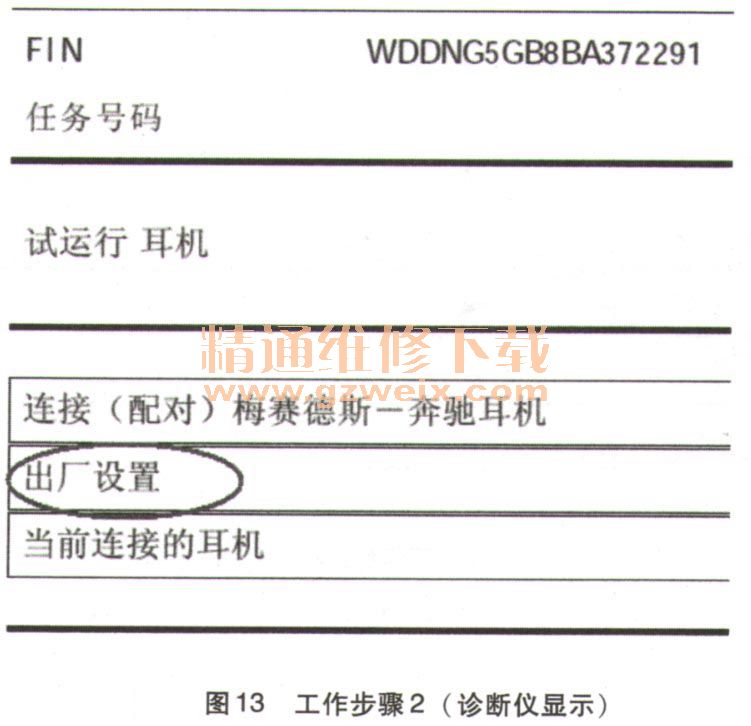

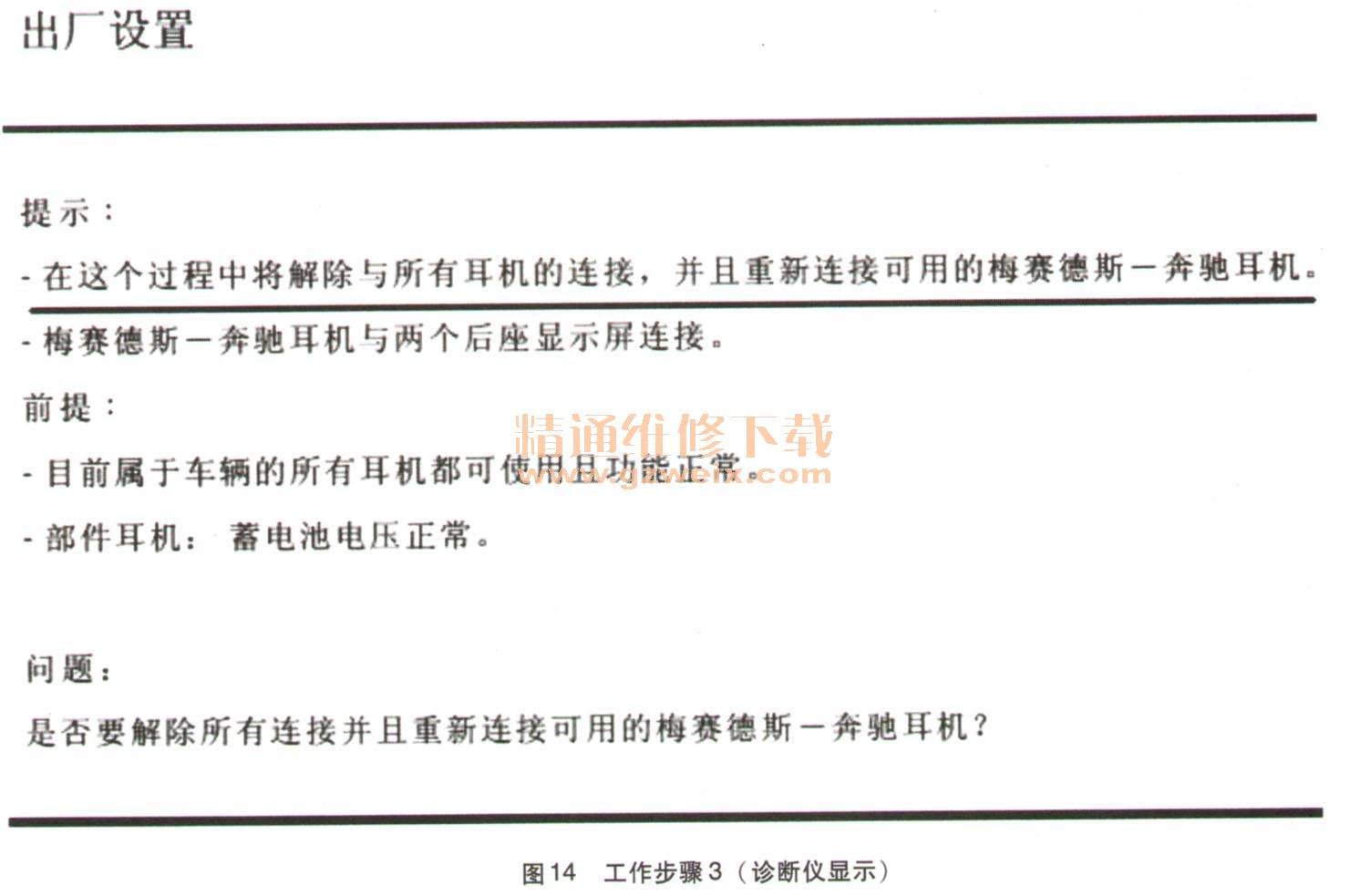

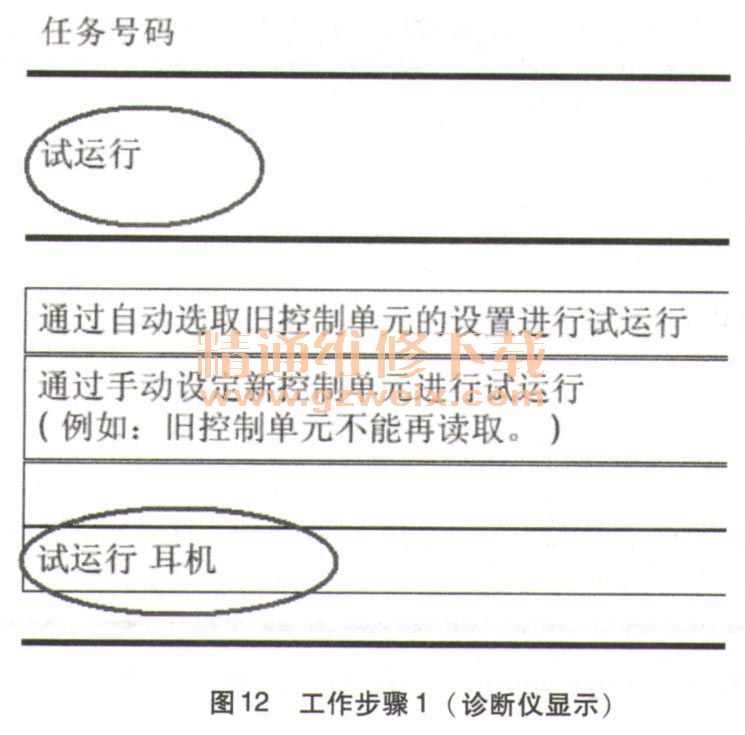

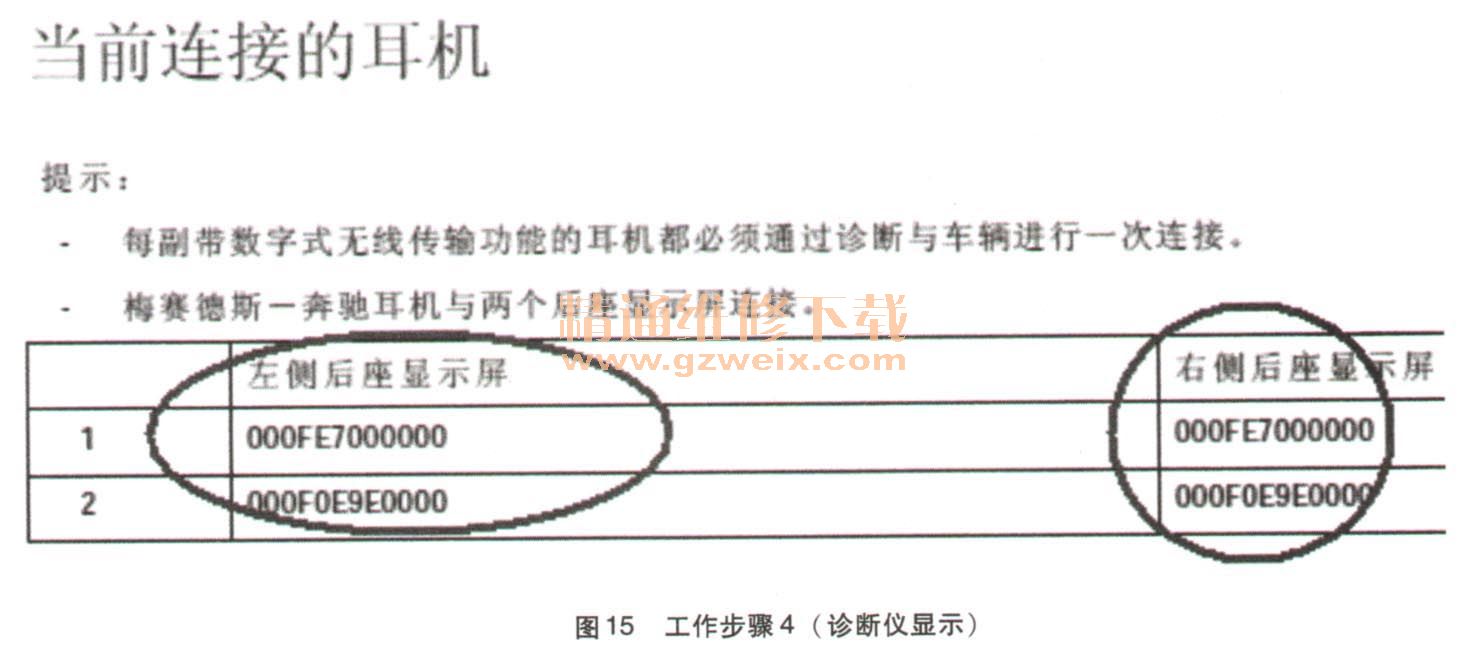

    带SPLITVIEW显示屏的车辆一般都配置有后座娱乐系统。早期车型后座娱乐系统耳机采用红外线方式接收后座显示屏音频信息，前后耳机可以通用。新款车型后座娱乐系统耳机改用无线电传输方式接收后座显示屏音频信息（图11），前排乘客位耳机依然采用红外线音频传输方式，前后不可以通用。
