HUD风扇如图15所示,外部冷却风扇没有严格地单独按照环境温度打开/关闭。HUD内有许多热敏部件,每个部件都有自己的工作温度范围,这将决定外部冷却风扇的运行。在高环境温_度启动过程中,抬头显示控制模块可能会运行所有其冷却设备(拍尔贴设备、内部冷却风扇和外部冷却风扇),直到达到正确的系统阈值。在达到工作温度后,内部冷却设备能够保持内部的HUD温度,而无须借助外部冷却风扇。除非HUD位于超过此温度(85℃及以上)的恶劣环境下,否则外部冷却风扇将不会重新打开。风扇会以20%的阶段缓慢降低其速度。随着HUD温度变低,其速度由抬头显示风扇控制模块(HUDFCM)进行控制,该模块通过CAN信号从HUDCM接收风扇述度请求。
3.维修注意
如图16所示,为确保正常运行,务必由JLR认可的经销商使用正确的挡风玻璃执行挡风玻璃的更换。如用错用普通玻璃,HUD将不能清晰地显示图像。
五、驻车辅助与环车摄像头
1. 360°泊车辅助概述

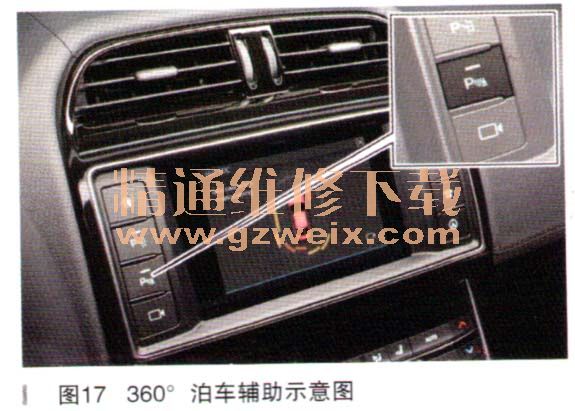

Jaguar XE具备扩展了当前系统功能的增强型泊车辅助功能。在受限空间内操控车辆时,泊车辅助(360°)系统可为驾驶员提供帮助。选择倒车挡或打开泊车辅助开关可启用泊车辅助(360°)。通过按住泊车辅助开关3s以上,可将系统设置为白动激活。在自动模式下,系统会在车辆行驶速度等于或低于16knm/h时变为激活状态。关闭泊车辅助开关可禁用泊车辅助。系统存在正常泊车辅助操作局限性,会在速度高干16kni/h或变速器处于驻车挡时禁用。360°泊车辅助示意图如图17所示,显示内容如图18所示。 根据检测到的物体的距离对色条进行颜色编码:
·灰色=碰撞路线外的物体
·黄色=远距离范围一碰撞路线内的物体
·琥珀色=中等距离范围一碰撞路线内的物体
·黄色=近距离范围一碰撞路线内的物体

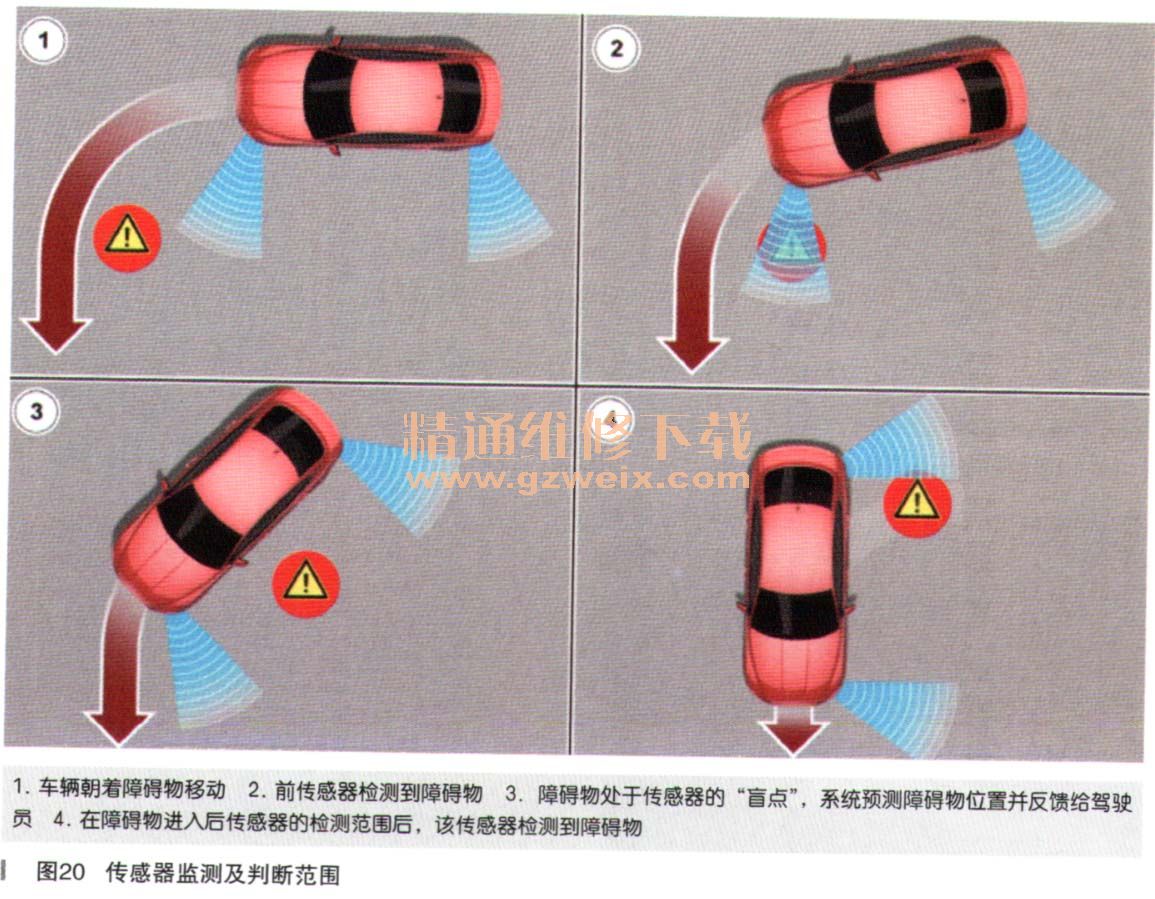

由图示可见,如果在车辆侧面存在障碍物,且根据当前转向盘角度判断是否可能碰到车辆,如果可能,就会出现报警提示。车辆侧面的障碍物是如何探测到的呢?我们看一下360°泊车辅助所用传感器和检测原理。360°泊车辅助传感器如图19所示,传感器监测及判断范围如图20所示。
