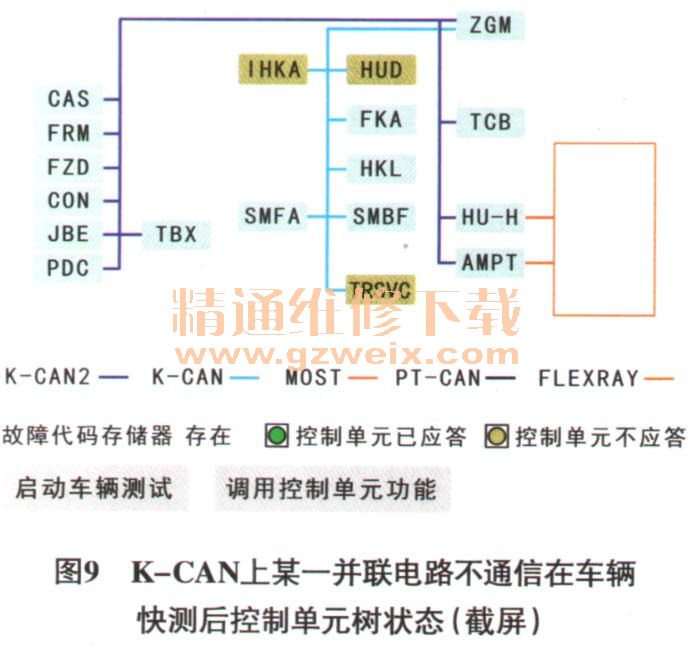

当K-CAN并联电路总支上2根总线同时磨断或网关内相关部分损坏时，K-CAN总线无法运行，车辆快测后控制单元树中所有相关控制单元不通信（一般模块不通信的控制单元显示黄色，如图9和图10所示），并且会出现与K-CAN不通信相关的故障代码（图11）。

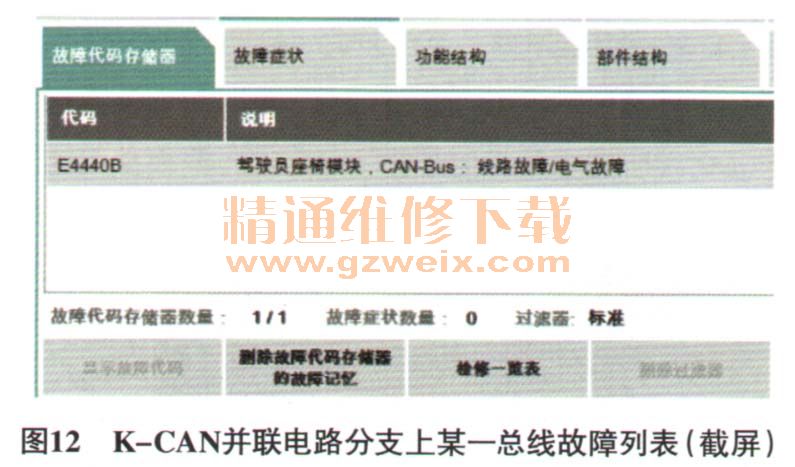

    当K-CAN并联电路分支上某一控制单元任意一根总线对搭铁或对电源短路时，K-CAN可单线运行，车辆快测后控制单元树中没有不通信的控制单元（一般不通信的控制模块显示黄色，如图4所示），但会出现与该控制单元相关的故障代码（如图12）。同样，可以通过测量波形进行故障区分：当其中一个波形正常变化，另一个波形为电源电压或0V时，说明该总线对电源或对搭铁短路（如图7和图8）。

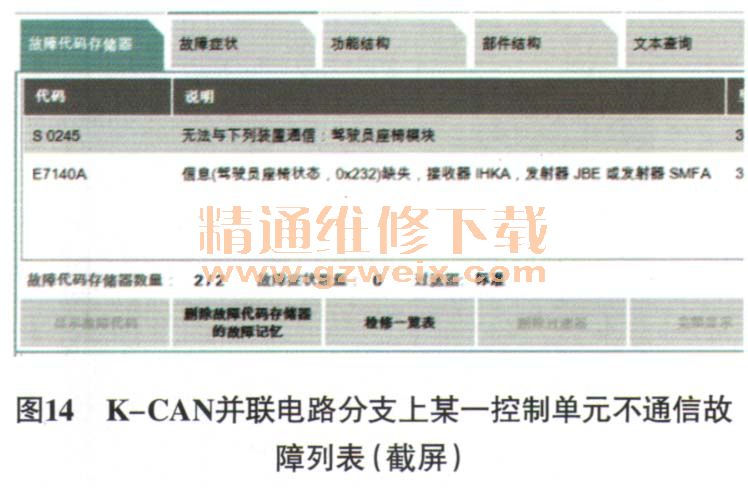

    当K-CAN上某一控制单元自身2根总线同时磨断或控制单元内相关部分损坏时，与该控制单元相关的K-CAN总线无法运行，车辆快测后控制单元树中该控制单元不通信（一般不通信的控制单元显示为黄色，如图13所示），并且会出现与该控制单元K-CAN不通信相关的故障代码（如图14）。
