2.2 LIN总线特性分析及故障快速诊断技巧
LIN是一个单线系统形式的子总线，实现主控单元和副控制单元之间快速、安全的通信，例如脚部空间控制单元至驾驶人侧车门开关组和外后视镜的连接（图15）。其供电电压和信号传输电压与蓄电池电压相同。在LIN总线系统中，始终仅安装一个主控制单元，最多可以连接16个用户（即所谓的副控制单元）。没有规定的总线结构，数据传输速率为9.6 kBit/s～19.2 kBit/s，由于数据传输速率小，无需终端电阻。
当LIN总线相关组件上出现故障时，需要根据电路图执行相关元件的动作测试和状态查询。如果状态查询或元件动作测试成功执行，则LIN总线上的通信无故障，在这种情况下无需在相关LIN总线上执行其他故障查询。如果状态查询或元件动作测试不成功，针对相关组件和伺服机构需要根据电路图检查LIN总线相关组件的供电和搭铁连接情况；当供电和搭铁均正常时，需要测量LIN总线波形（图16）。

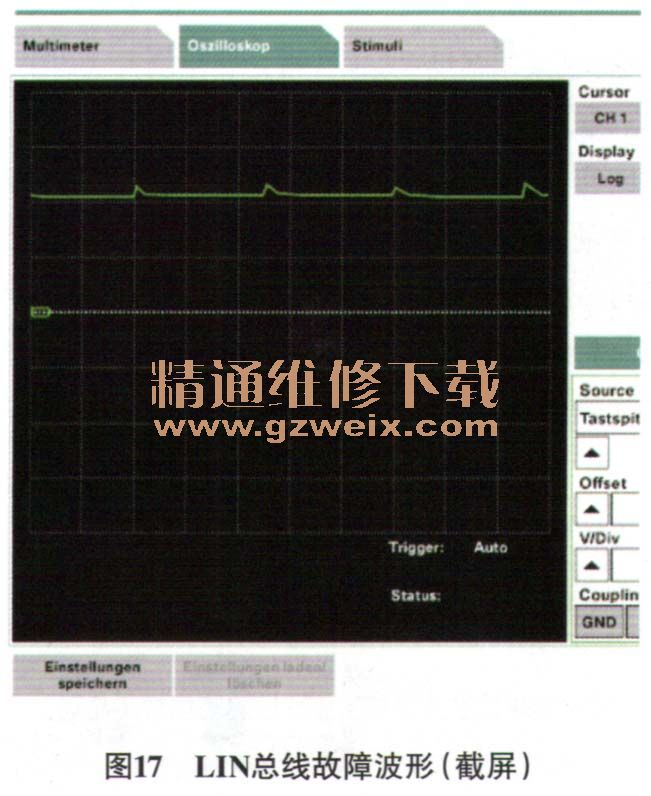

针对LIN总线上的控制单元不通信且供电和搭铁均正常时，测量LIN总线波形，如图17所示，在LIN总线上识别到一个恒定的占优势地位的信号时，需进一步测量相关LIN总线导线是否对正极和搭铁短路、是否断路及相关连接器连接是否接触不良。
