EQ2102 型卡车气路制动各部件功能及工作原理(二)
来源:汽车维修  作者:佚名  2016-07-12 13:02:46

    7.储气筒和制动气室二者一般是只通过制动阀用管路连接的,这样,储气筒向制动气室充气以及制动气室内压缩空气排入大气,都必须迂回流经制动阀。在储气筒、制动气室和制动阀相距较远的情况下,这种迂回充气和排气将导至制动和解除的滞后时间过长,不利于汽车的及时制动和制动过后的及时加速。这时便需要继动阀(见图 13)来消除这种不利影响。

    继动阀的工作原理 (见图 14):汽车正常行驶时,从贮气筒来的压缩空气从 1 口进入。进气阀门 5 关闭,排气阀门 6 开启,与制动分室相连的输出口 2 通大气。当制动时,从制动阀来的压缩空气从 4 口进入 A 腔,使活塞 7 下行关闭排气阀门 6,继而打开进气阀门 5,压缩空气经 1 口从2 口输向分室,在达到平衡时,进、排气阀门同时关闭。当解除制动时,A腔气压为零,活塞 7 上升,排气阀门6 打开,进气阀门 5 关闭,分室气压经 2 口、排气阀门 6 和排气口 3 迅速排入大气,起快放作用。继动阀的各个工作状态见图 15 所示。


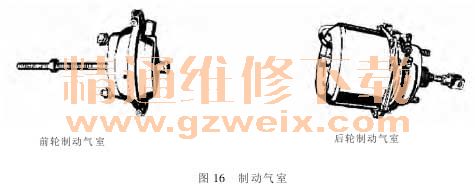

    8.制动气室(见图 16)的功能是将输入的空气压力转变为转动制动凸轮的机械推力,使车轮产生制动力矩。制动气室的工作原理(见图 17):踩下制动踏板时,压缩空气自制动阀充入制动气室工作腔,使膜片拱曲而将推杆推出,使制动调整臂和制动凸轮转动,制动蹄张开,实现制动。



    9.手制动阀(见图 18)是 1 个用手操纵的制动阀,它的用作停车制动和紧急制动的操纵。制动的动作可以通过排气的方式达到。

[1] [2]  下一页
