一、刮水系统电路的组成
    东风EQ 1118/EQ2102系列汽车刮水系统主要由附件继电器，喷水电动机、刮水电动机、刮水间歇继电器、刮水开关等组成。
    1．附件继电器
    受点火锁控制，当点火锁打到“附件挡（ACC）”或“运行挡（ON）”时，继电器电磁线圈电路接通，产生电磁力，使继电器常开触点闭合，从而接通刮水系统电路。
    2．喷水电动机
      为封闭式微型永磁式直流电动机，通电后可短时定额工作，转速较高，工作时间一般不要超过5s，安装于洗涤液罐上，受刮水开关喷水挡控制。
    3．刮水电动机
      为小功率永磁式直流电动机，结构简单、体积小、质量轻、省电、工作可靠、不易退磁。有1个正电刷，2个负电刷（如图1所示），两负电刷与正电刷之间串联的电枢电阻不同，接通不同的负电刷，可以改变转速。此外，刮水电动机中还有1个自动复位装置，用于关闭刮水开关时，自动复位刮水片。

      4．刮水间歇继电器
      主要用于控制刮水器间歇工作，且在刮水开关打到喷水挡时，喷水完毕后控制刮水器工作，使刮水片低速摆动3到4下，将洗涤液刮净。共有6个接线端子。
    5．刮水开关
    有5个挡位，分别为：关闭挡（OFF）、间歇挡（INT）、低速挡（LO）、高速挡（HI）和喷水挡。

    二、刮水系统电路原理分析

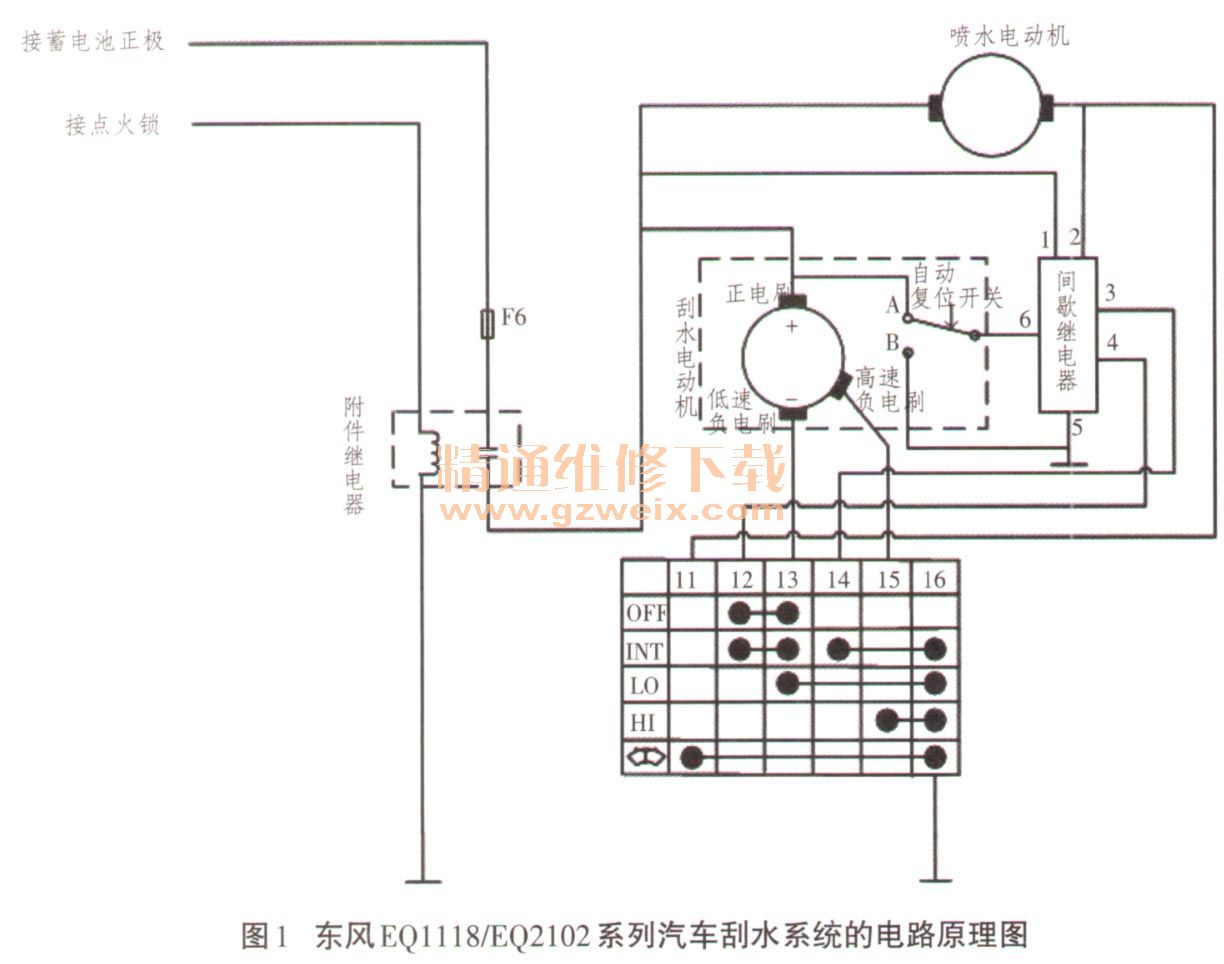

    东风EQ 1118/EQ2102系列汽车刮水系统的电路原理图如图1所示，在点火锁打到“附件挡（ACC）”或“运行挡（ON）时，刮水及喷水系统才能工作。将点火锁打到“附件挡（ACC）”或“运行挡（ON）”，附件继电器电磁线圈电路接通，产生电磁力，使附件继电器常开触点闭合，蓄电池经6号熔断丝为刮水及喷水系统提供电源。
      1．低速挡（LO）：将刮水开关打到低速挡，刮水电动机的电流路径为：蓄电池正极→6号熔断丝→附件继电器触点→正电刷→低速负电刷→刮水开关低速挡（13接柱与16接柱接通）→搭铁→蓄电池负极，形成电流回路。由于正电刷与低速负电刷之间串联的电枢绕组较多，电阻较大，电流较小，因此，刮水电动机以低速开始工作。
      2．高速挡（HI）：将刮水开关打到高速挡，刮水电动机的电流路径为：蓄电池正极→6号熔断丝→附件继电器触点→正电刷一高速负电刷→刮水开关高速挡（1 5接柱与16接柱接通）→搭铁→蓄电池负极，形成电流回路。由于正电刷与高速负电刷之间串联的电枢绕组较少，电阻较小，电流较大，因此，刮水电动机以高速开始工作。
    3．间歇挡（INT）：将刮水开关打到间歇挡，此时刮水开关的12接柱与13接柱接通，14接柱与16接柱接通。间歇挡电路可分为间歇继电器控制电路和刮水电动机工作电路两部分。间歇继电器控制电路的电流路径为：蓄电池正极→6号熔断丝→附件继电器触点、间歇继电器接柱1→间歇继电器接柱3→刮水开关14接柱一刮水开关16接柱→搭铁→蓄电池负极，形成电流回路，间歇继电器工作，使间歇继电器接柱4与接柱5在其内部间歇导通或断开。当导通时，刮水电动机工作电路的电流路径为：蓄电池正极→6号熔断丝→附件继电器触点→正电刷→低速负电刷→刮水开关间歇挡（13接柱与12接柱接通）→间歇继电器接柱4→间歇继电器接柱5→搭铁→蓄电池负极，形成电流回路，刮水电动机以低速工作。当间歇继电器接柱4与接柱5断开时，刮水片复位，刮水电动机不工作。这样，刮水电动机在间歇继电器的控制下就会以低速间歇工作。
      4.喷水挡：将刮水开关打到喷水挡，喷水电动机的工作电流路径为：
  蓄电池正极→6号熔断丝→附件继电器触点→喷水电动机→刮水开关喷水挡（11接柱与16接柱接通）→搭铁→蓄电池负极，形成电流回路，喷水电动机工作，向前挡风玻璃喷出洗涤液。此时，间歇继电器的接柱2通过刮水开关喷水挡（11接柱与16接柱接通）搭铁，使间歇继电器工作，其结果是使得间歇继电器的接柱4与接柱5导通一段时间，从而使刮水片以低速摆动3～4下，将喷到前挡风玻璃上的洗涤液刮净。其电流路径与间歇挡时刮水电动机的工作电流路径相同。

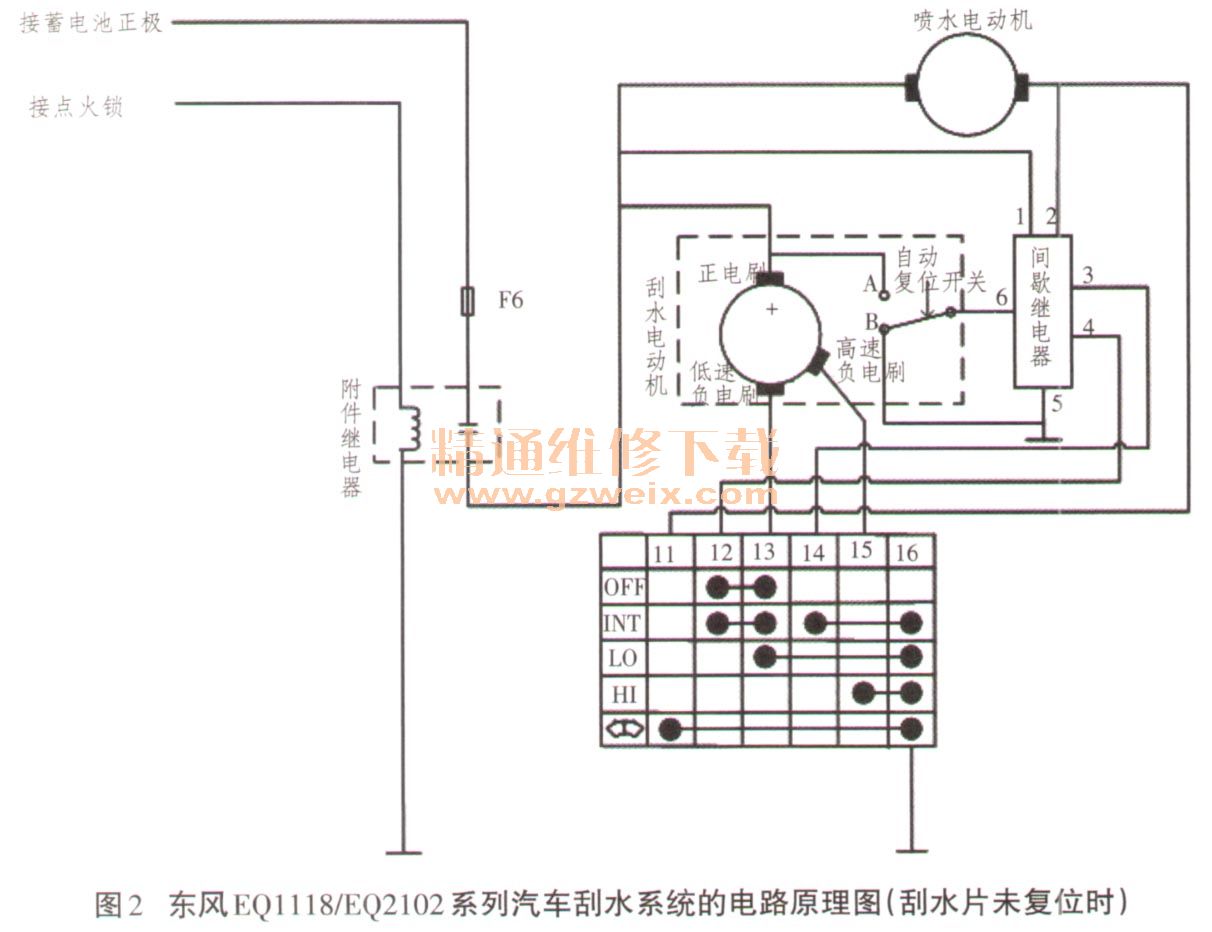

    5．关闭挡（OFF）：将刮水开关打到关闭挡，这时如果刮水器的刮水片未复位，则刮水电动机内部的自动复位开关自动打到位置B（如图2所示），从而接通自动停机复位电路，其电流路径为：蓄电池正极→6号熔断丝→附件继电器触点→正电刷→低速负电刷→刮水开关关闭挡（13接柱与12接柱接通）→间歇继电器接柱4→间歇继电器接柱6→自动复位开关位置B→搭铁→蓄电池负极，形成电流回路。此时，刮水电机将继续以低速运转，直到刮水片复位。当刮水片复位后，切断自动停机复位电路。由于惯性，刮水电动机继续运转，使自动复位开关自动打到位置A（如图1所示）。这时刮水电动机的自感电动势将通过自动复位开关的位置A构成回路，产生制动作用，从而使刮水电动机尽快停止转动。此时刮水电动机的正电刷相当于电源的正极，低速负电刷相当于电源的负极（如图1所示）。其电流路径为：刮水电动机电枢→正电刷→自动复位开关位置A→间歇继电器接柱6→间歇继电器接柱4→刮水开关关闭挡（12接柱与13接柱接通）→低速负电刷→刮水电动机电枢，形成电流回路。
