宝马车系拆卸和安装偏心轴的调整电机(N55)
来源:本站整理  作者:佚名  2016-07-28 08:46:55



    通过伺服电机沿箭头方向将偏心轴调整至最小升程。
    注意:

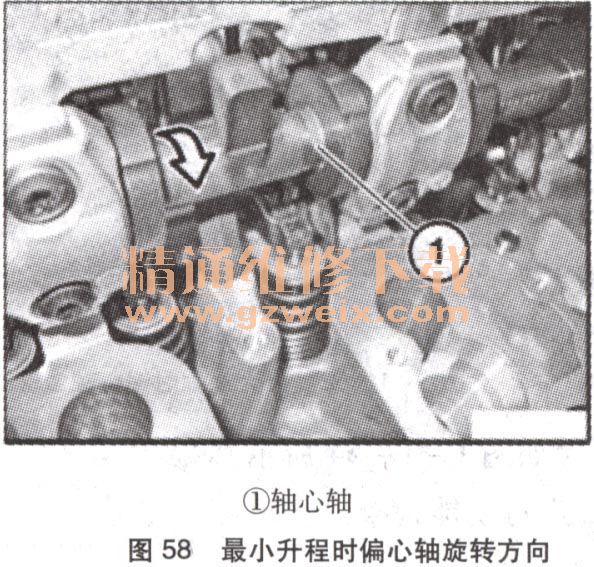

    用开口扳手固定偏心轴(反弹危险),如图58所示。

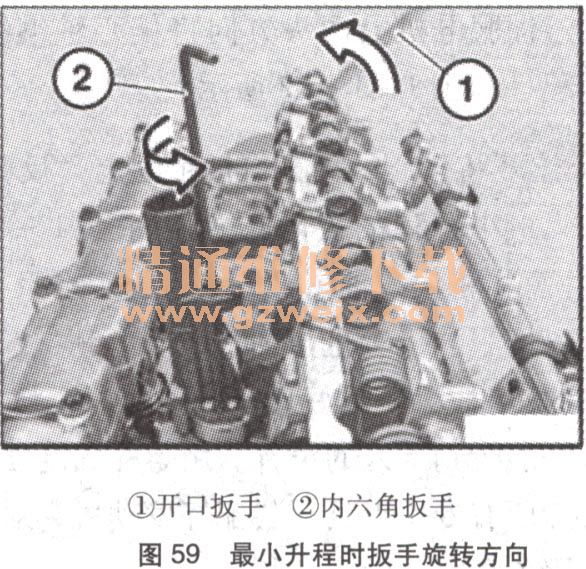

    通过伺服电机用4mm的内六角扳手和开口扳手将偏心轴沿箭头方向慢慢调整至最小升程(如图59所示)。

    注意:
    用开口扳手固定偏心轴(反冲危险)从涡轮驱动装置上松开偏心轴的啮合装置。
    偏心轴在这个工序中不再与伺服电机的涡轮驱动装置相连,用开口扳手继续将偏心轴扭转大约90°,在其他人员的帮助下将偏心轴固定,防止其返回(如图53所示)。

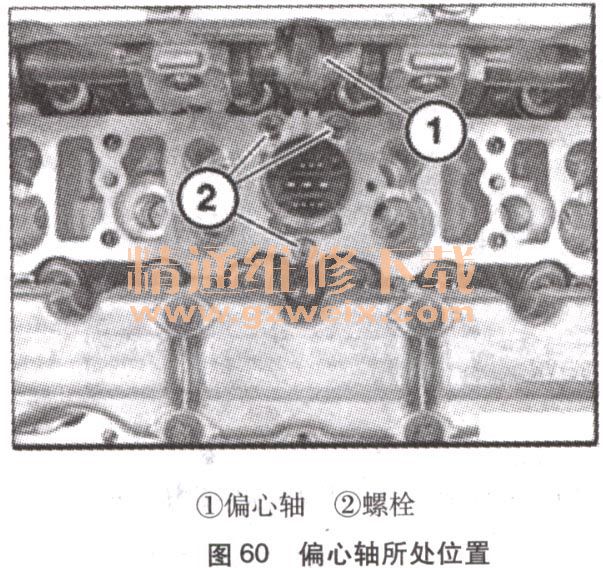

    偏心轴处于卸载位置。在其他人员的帮助下将偏心轴固定,防止其返回。松开螺栓(如图60所示)。

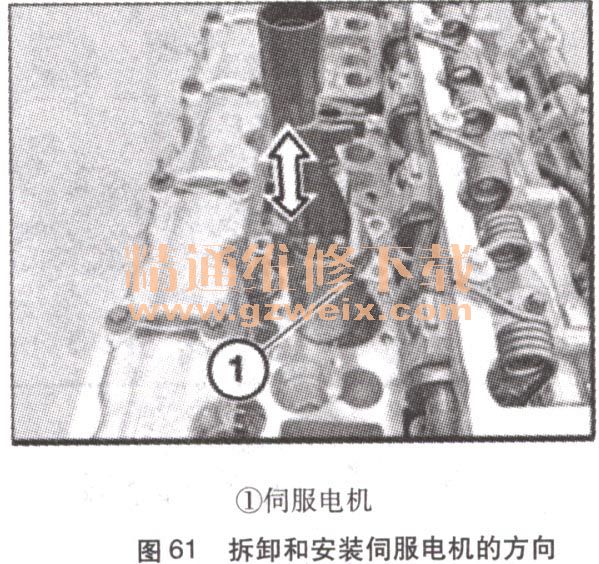

    沿箭头方向向上部拆下伺服电机(如图61所示)。

  安装说明:用压缩空气清洁盲孔。沿箭头方向向下部安装伺服电机,在其他人员的帮助下将偏心轴固定,防止其返回。
    安装说明:必须用Longt mePD 1 (2.4)在偏心轴与涡轮驱动装置的啮合处润滑。
    安装说明:
    偏心轴和涡轮驱动装置必须嵌合在一起。同时通过庄紧和旋转伺服电机,将偏心轴齿轮小心地啮合到伺服电机的涡轮轴中。装人螺栓(如图60所示)。
    在伺服电机上用4mm内六角扳手沿箭头方向将偏心轴预紧至最大升程,用开口扳手将偏心轴固定在转向助力一侧(反冲危险),如图56所示。
    通过伺服电机沿箭头方向将偏心轴继续调整至最大升程(如图62所示)。

  注意:将偏心轴用开口扳手固定(反弹危险)。
    旋人最小升程的极限位置(如图57所示)。注意!将偏心轴用开口扳手固定(反弹危险)。
    装人伺服电机上的喷油器,,旋上螺栓,然后将其松开约90°。为了更好地定位喷油器,将其向上卡人,直到能听到爷人的声音。用螺栓固定喷油器(如图54所示)。
    拆卸所有专用工具,装配好发动机,对DME进行功能检查。
    ◇服务功能
    ◇电动电机
    ◇数字式发动机电子伺控系统
    ◇电子气门控制系统进气过程
