二、InControl Tm Touch
      1．概述
    从2015～2016年，捷豹／路虎汽车配备了远程通信InControl系统，从硬件级别上讲，可分为三种：
      ·InControl TM Touch
      ·InControl TM Touch Plus
      ·InControl TM Pro

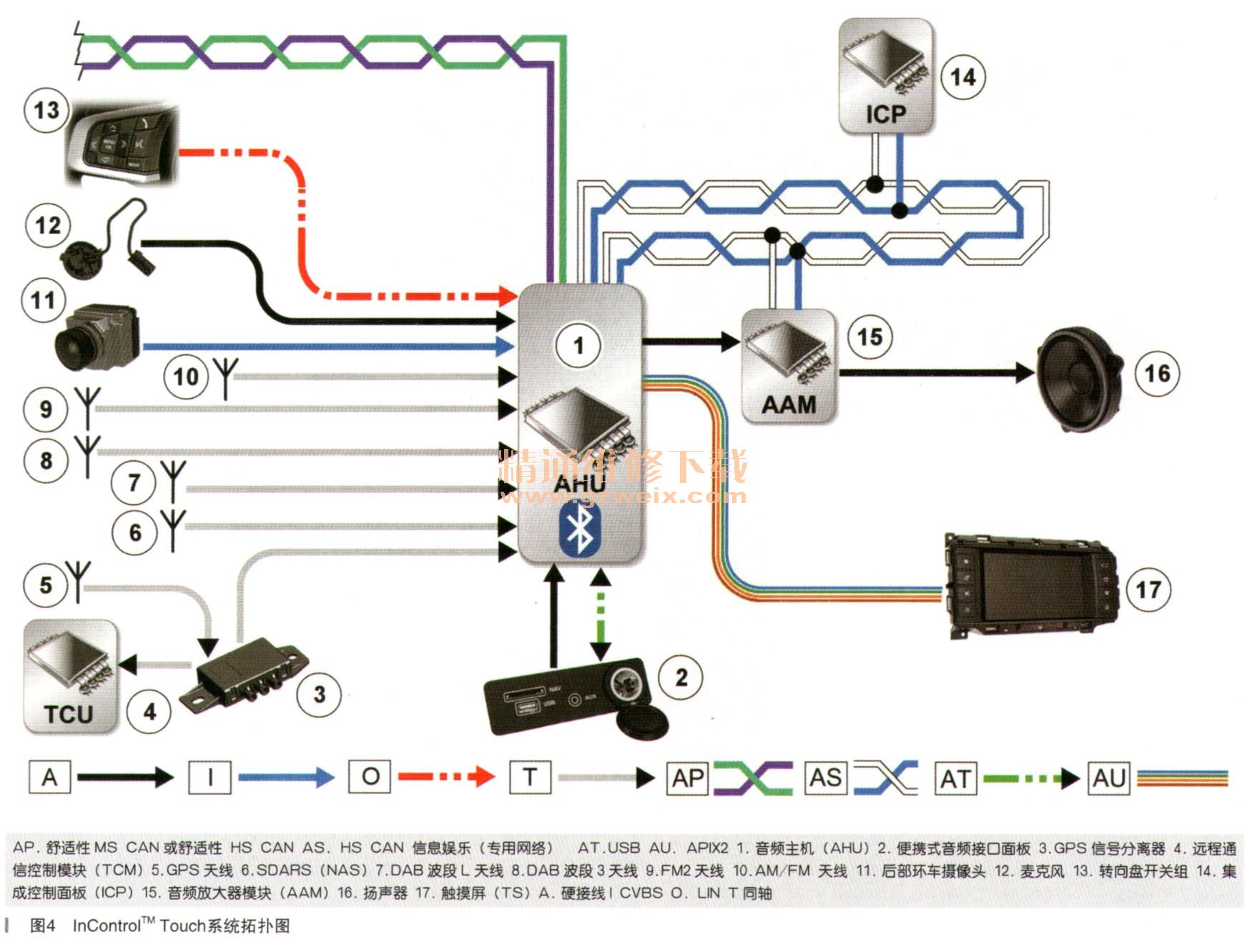

    本节介绍InControlTM Touch的硬件及功能组成。InControll Touch在JLR车型上最初称为新低端信息娱乐（ NLI）系统，在推出时，该系统首先安装在Land RoverNew DiscoverySport和Jaguar XE上。InControll”Touch系统拓扑图如图4所示。

    2.音频主机单元（AHU）

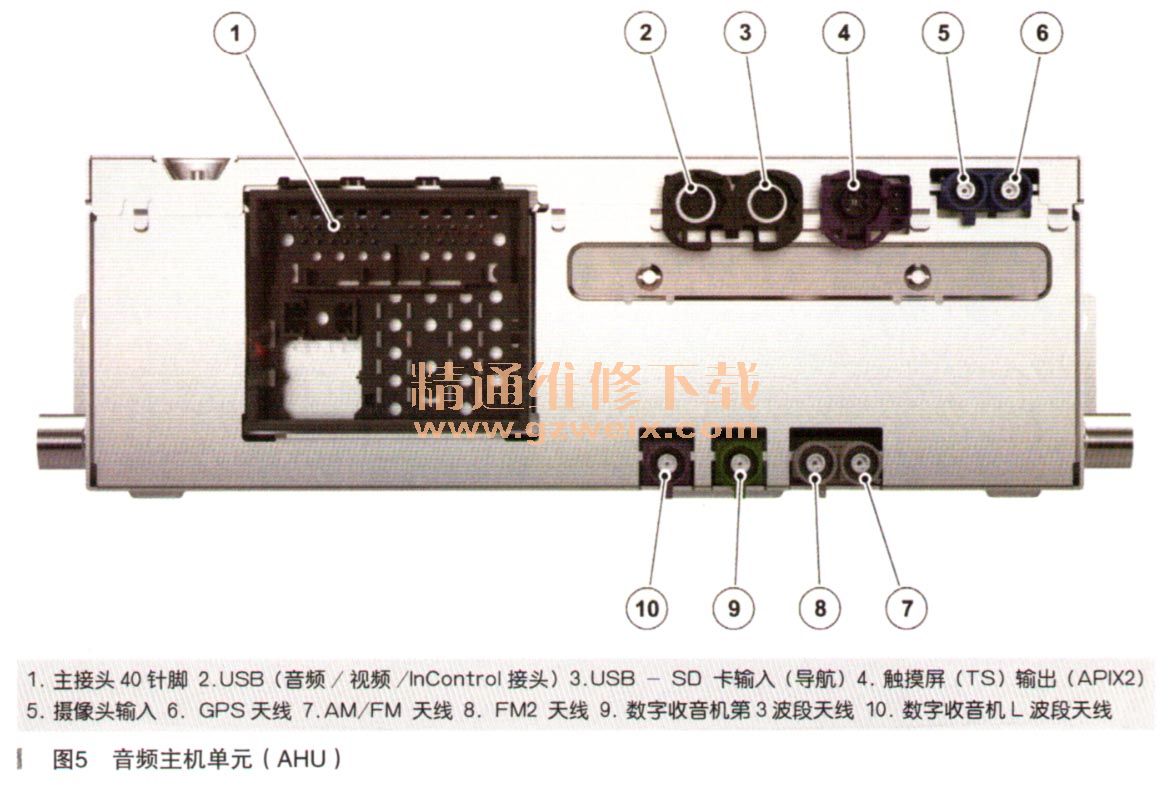

    音频主机单元（AHU）如图5所示，AHU提供与信息娱乐系统有关的大部分功能。根据不同市场和车辆设备级别，AHU可集成以下功能：

    ·AM/FM分集
    ·DAB收音机（ROW）
    ·SDARS/HD收音机（NAS）
    ·蓝牙电话和音频流式播放
    ·InControl智能驭享应用程序
    ·语音识别
    ·SMS文本读出
    ·SD卡导航
    ·3.5mm AUX输入
    ·媒体播放器USB音频／iPod音频／单USB输入（充电电源）
    舒适中速CAN或舒适高速CAN功能总线提供与其他系统控制模块之间的通信，例如与仪表（IC）的数据交换。AHU和触摸屏之间通信为汽车像素链路2（APIX2），这一新通信协议是一个高速数字串行链接，能以每秒1GB的速率传输数字视频数据。此串行链接支持同时传输视频／图形、音频和数据。AHU与触摸屏之间的所有通信和数据传输都通过此通信协议进行。除了GPS天线要经过GPS信号分配器处理后再连接至AHU和远程通信控制单元（TCU）以外，以下天线输入装置（若已安装）均直接连接至AHU：
    ·AM/FM天线
    ·FM2天线
    ·数字收音机第3波段大线
    ·数字收音机L波段天线
    ·SDARS天线（仅限北美）
    ·GPS天线
    选装的后视摄像头通过中速CAN舒适功能总线与AHU通信。不过，后视摄像头模块要通过模拟形式CVBS（复合视频基带信号）连接将视频图像传输至AHU。
    3.触摸屏（TS）

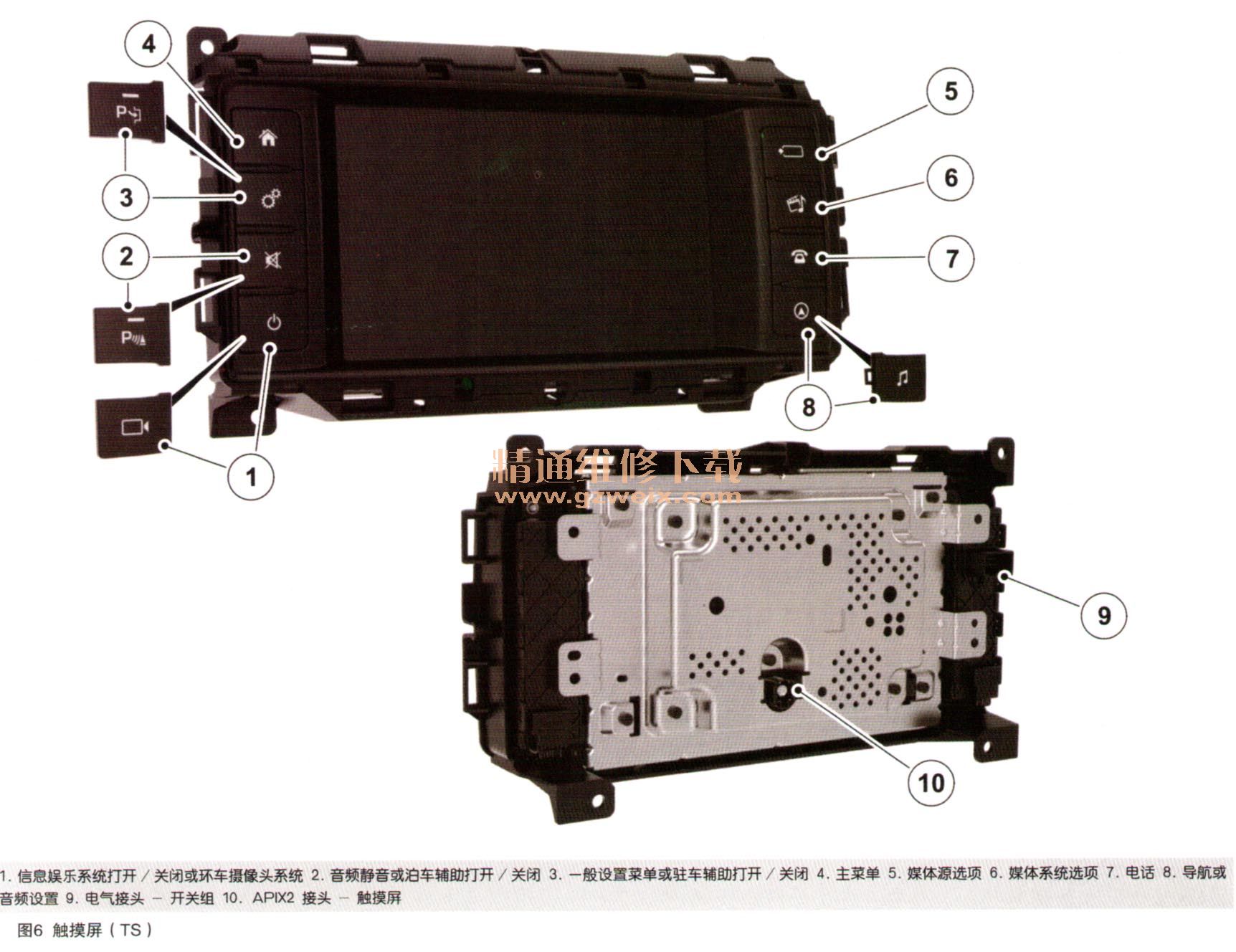

      触摸屏如图6所示，它是信息娱乐系统的主要用户接口，触摸屏通信信号通过APIX2高速数据串行链接传输至AHU。单屏显示触摸屏带有电容式触摸屏控制器。电容式触摸屏的使用减少了按下屏幕软键功能所需的压力，并且使用户能够拖动、滚动和滑动屏幕内容。在有新技术可用或者因任何故障问题而需更新软件时，可使肋aguar Land Rover认可的诊断设备校准触摸屏来下载更新。触摸屏开关组位于屏幕的两侧。
