剖析捷豹/路虎汽车远程通信系统(InControl)(一)
来源:汽车维修技师  作者:佚名  2016-11-20 09:32:08


    4.便携式媒体接口面板

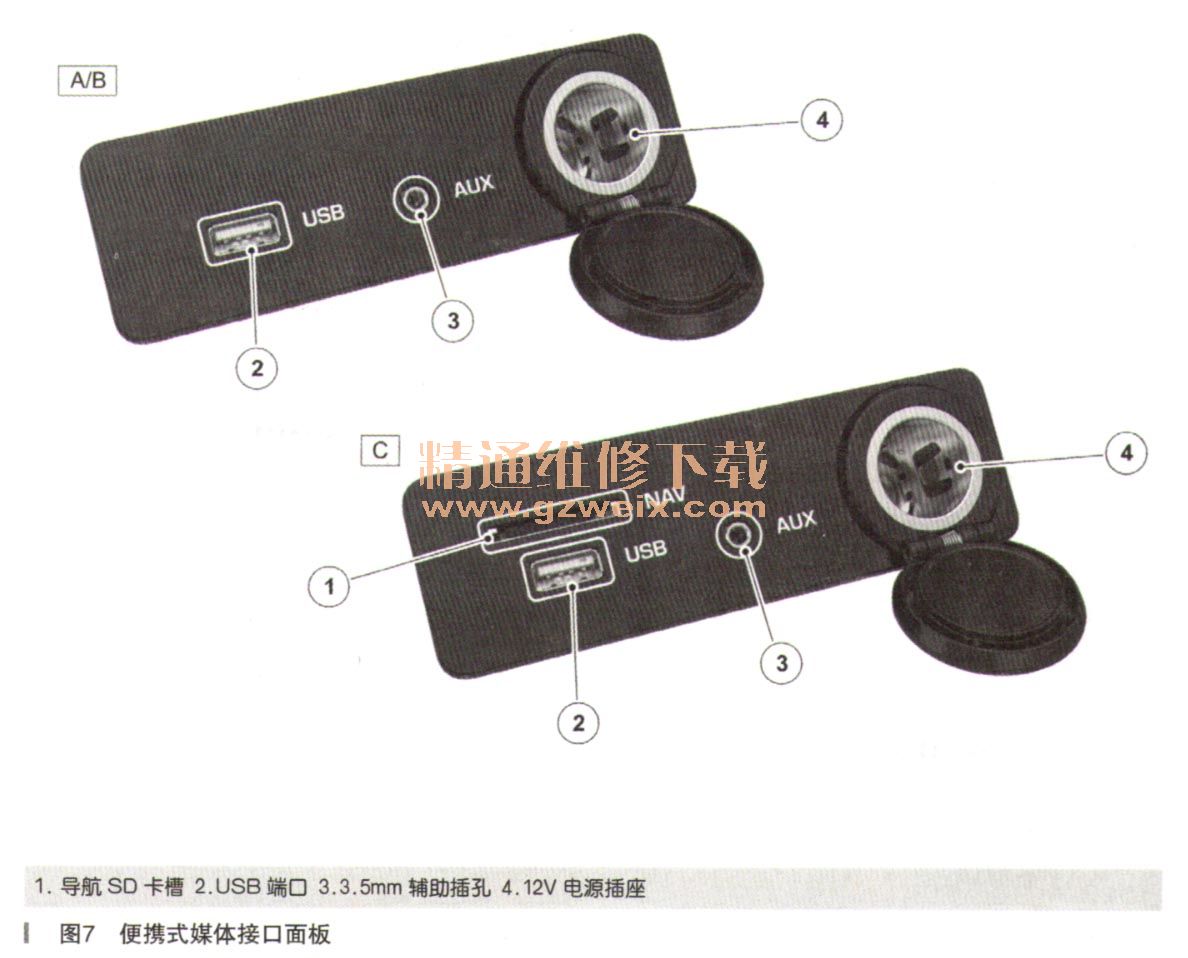

    便携式媒体接口面板如图7所示,便捷式媒体接口面板直接与AHU连接。面板有三种型号:

    A.USB(仅支持媒体),专用于B级AHU
    B.USB(支持媒体和InControl智能驭享应用)
    C.USB(支持媒体和InControl智能驭享应用),加上SD卡槽(带导航)
    注意:面板A和面板B外观相同。但是每个面板中的硬件包分别专用于B级和C级。USB端口包括5V充电功能,但不支持USB集线器。提供的最大充电电流为O.SA(B级AHU)或2.1A(C级AHU)。所有三个型号都包括一个3.5nun辅助插孔6
    5.音频放大器模块(AAM)

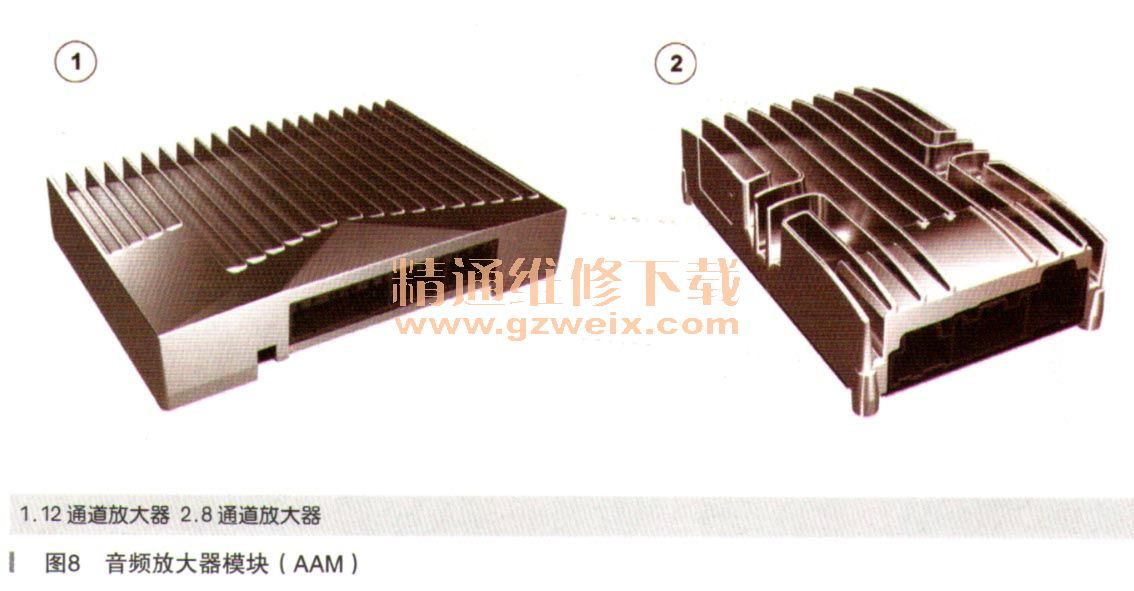

    音频放大器模块(AAM)如图8所示。中级InControi Touch系统带有一个外部音频放大器。取决于车型,系统会配备以下放大器之一:

    ·8通道放大器
    ·12通道放大器
    放大器接收来自源(AHU)的输入信号并放大,以推动扬声器发声。专用娱乐系统CAN总线提供AHU与AAM之间的数字通信。来自AHU的固定模拟输出经硬接线连接至AAM。
