剖析捷豹/路虎汽车远程通信系统(InControl)(三)
来源:汽车维修技师  作者:佚名  2017-01-19 09:44:11

      四、InControl Touch Pro
      1.概述

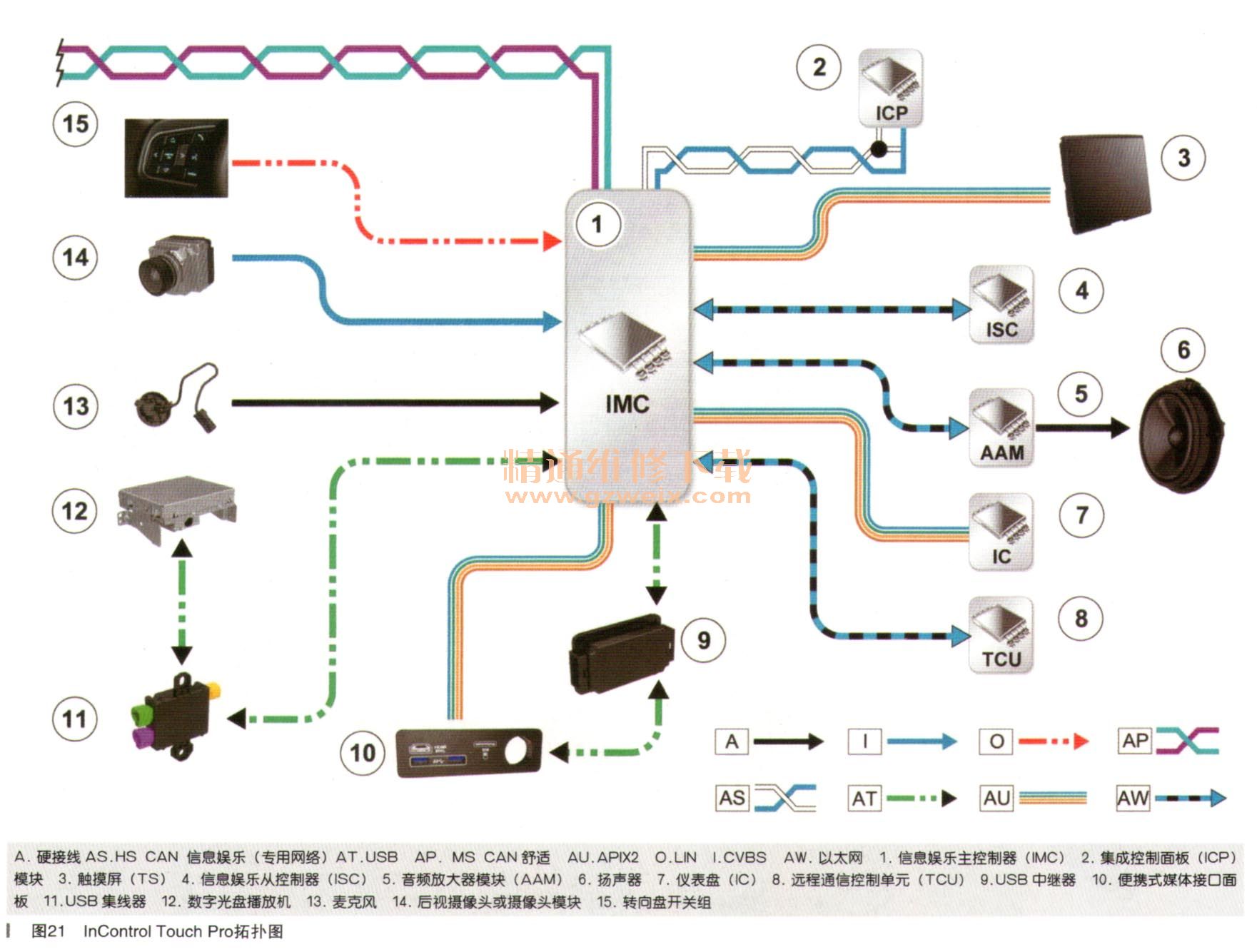

    InControl Touch Pro也称NGI,即捷豹路虎新一代信息娱乐系统,其拓扑图如图21所示。信息娱乐主控制器(IMC)控制整个信息娱乐系统的工作。有三种IMC硬件版本:

   ·AM/FM/DAB
    ·AM/FM/HDR/SDARS(NAS)
    ·AM/FM/DAB+电视
    上面所列的硬件版本又可以细分成8种选项。IMC版本将随市场以及各车型上可用的设备等级不同而不同。InControl Touch Pro系统使用了一种称为Broadk-Reach以太网的新型汽车以太网技术。捷豹/路虎是首家将此网络技术集成于其信息娱乐构架中的汽车制造商。
    2.信息娱乐主控制器(IMC)
    信息娱乐主控制器(IMC)如图22所示,它是InControl Touch Pro上安装的信息娱乐系统的主控制模块。它通常位于后备箱左侧。根据不同市场和车辆设备级别,IMC可集成以下功能:

    ·AM/FM分集
    ·DAB收音机(ROW)
    ·SDARS/HD收音机(NAS)
    ·数字电视
    ·蓝牙电话和音频流式播放
    ·InControl智能驭享应用程序
    ·语音识别
    ·Wifi收发器
    ·SSD导航
    ·2个USB 3.0输入端口
    ·1个HDMI/MHL输入端口
    ·1个SIM卡输入端口
    ·60GB内存(10GB用户媒体内存)
    ·160GB内存(110GB用户媒体内存),仅适用于配备RSE的所选系统
    中速或高速CAN舒适总线提供IMC与其他系统控制模块之间的通信。InControl Touch Pro系统模块采用基于OPEN Alliance BroadR-Reach标准的新型车用以太网技术来实现网络数据传输。控制模块之间的每条链路具有100Mbps的带宽,汽车以太网能以远高于传统汽车网络的速度处理大量的数据。BroadR-Reach以太网技术是为满足严格的车载要求而设计制造的,并且优化了多个车载应用程序,最终设计为通过无屏蔽的双绞线电缆进行工作,与CAN总线类似。在首款捷豹路虎应用中,采用了屏蔽电缆、高度受控电缆和接头装配工艺。BroadR-Rear产以太网通信协议用J几IMC与以下模
    .信息娱乐从控制器(ISC)(后座椅娱乐系统RSE)
    IMC冷却风扇如图23所示,IMC内的温度控制对于确保实现最佳性能至关重要,因此要对高温进行监测和控制。环境温度为55℃时,外置IMC冷却风扇打开。温度降至45℃时,风扇关闭。风扇由IMC控制。温度评估软件集成在IMC内。温度评估每10±2s发生一次。每次第20个点火循环时,冷却风扇运行180s,以便启用维护检查。为了使维护检查起作用,车辆外部温度必须高于3℃。捷豹/路虎认可的诊断设备中有一个风扇测试应用程序。
