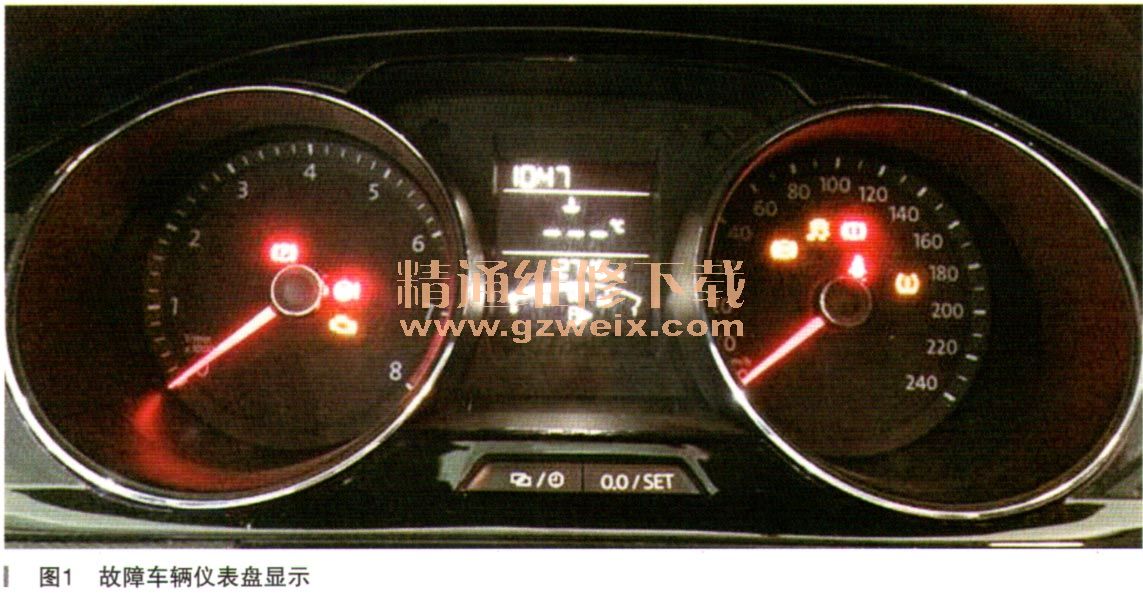

一辆2016年全新大众宝来1.6L手动舒适型轿车。该车行驶中仪表上的转速、车速归零，仪表上的警报灯点亮（如图1所示），发动机不熄火，熄火后不能启动。

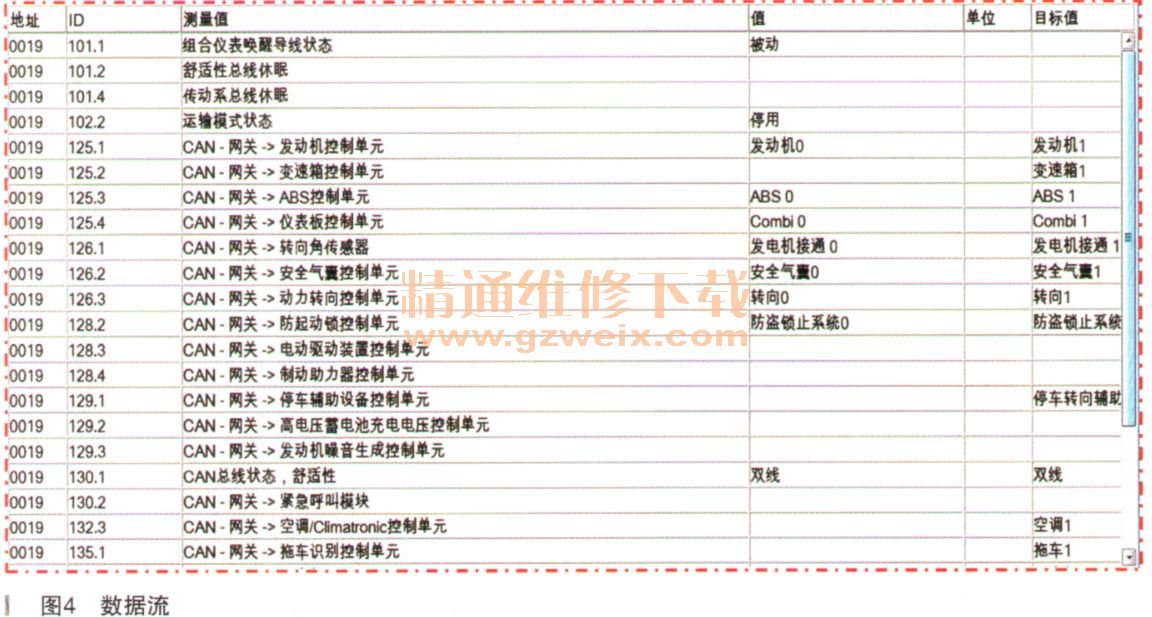

故障诊断：首先使用诊断仪VAS6150B检测，通过自诊断发现在发动机、制动电子装置、安全气囊、仪表、动力转向控制单元中均显示有故障码存储，如图2所示，但是不能与这些显示有故障的控制单元进行单独的通信。可以读取网关中的故障码“01312传动系数据总线损坏”，如图3所示。其他显示止常的控制单元，使用诊断仪VAS6150B可以进行检测并读取数据流（如图4所示）。
重新关闭再打开点火开关试验，依然不能对发动机、制动电子装置、安全气囊、仪表、动力转向控制单元进行检查，此时发动机不能启动；维修时将蓄电池的负极断开一会儿，再重新装复后故障现象依旧。

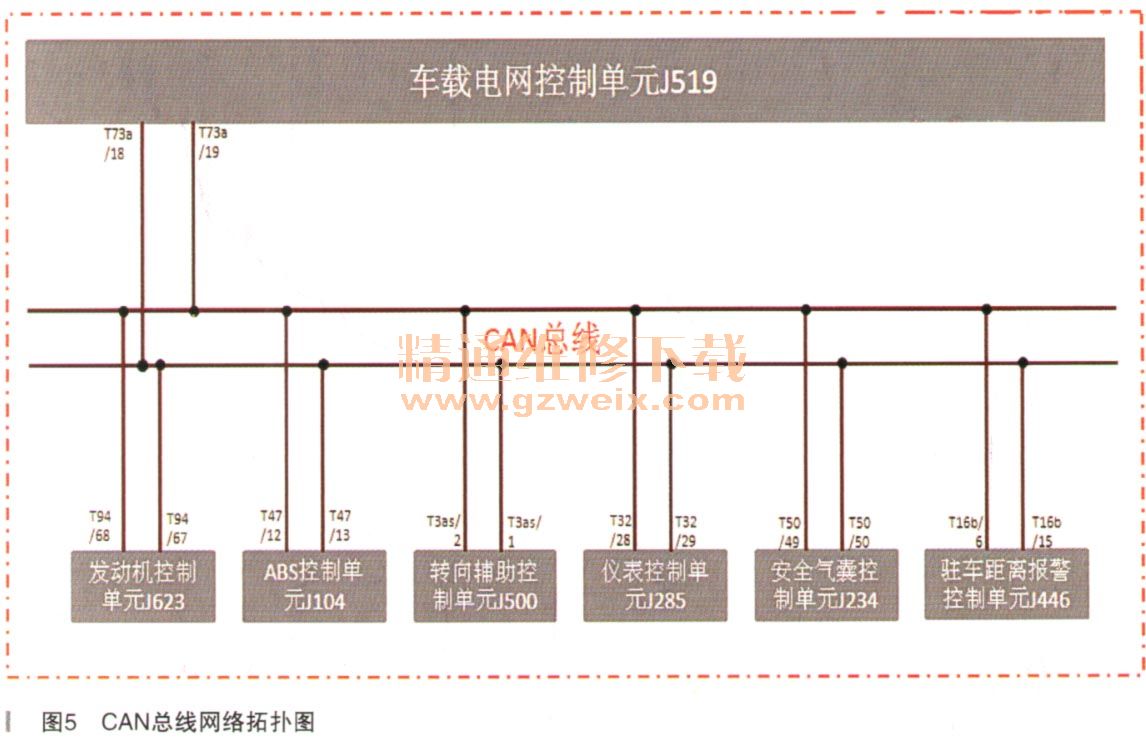

维修人员查阅了此车型的电路图，并绘制了总线网络拓扑图（如图5所示）。注：该车型的网关与车载电网控制单元J519集成一体。
