二、双离合变速器动力传递路线
下面举1档和2档时变速器的动力传递路线说明变速器的换档工作原理。
1. 1档时变速器的工作

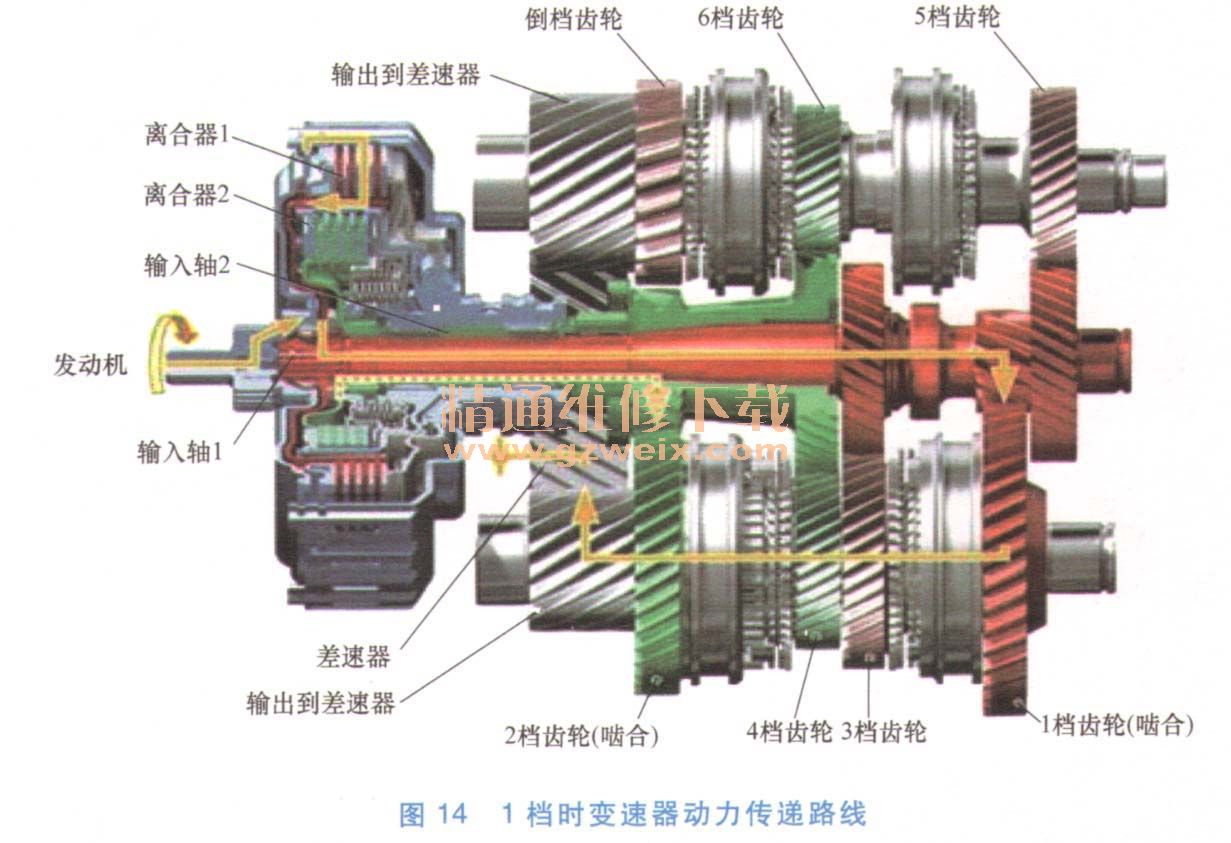

在1档起步行驶时，动力传递路线如图14中直线和箭头所示，外部离合器接合，通过内部输人轴到1档齿轮，再输出到差速器。同时，图中虚线和箭头所示的路线是2档时的动力传递路线，由于离合器2是分离的，这条路线实际上还没有动力在传输，是预先选好档位，为接下来的升档做准备的。当变速器进人2档后，退出1档，同时3档预先接合。
1. 2档时变速器的工作
图15所示为2档时变速器动力传递路线。
