详解双离合变速器构造原理与检修

来源：本站整理作者：佚名 2017-03-31 15:31:28

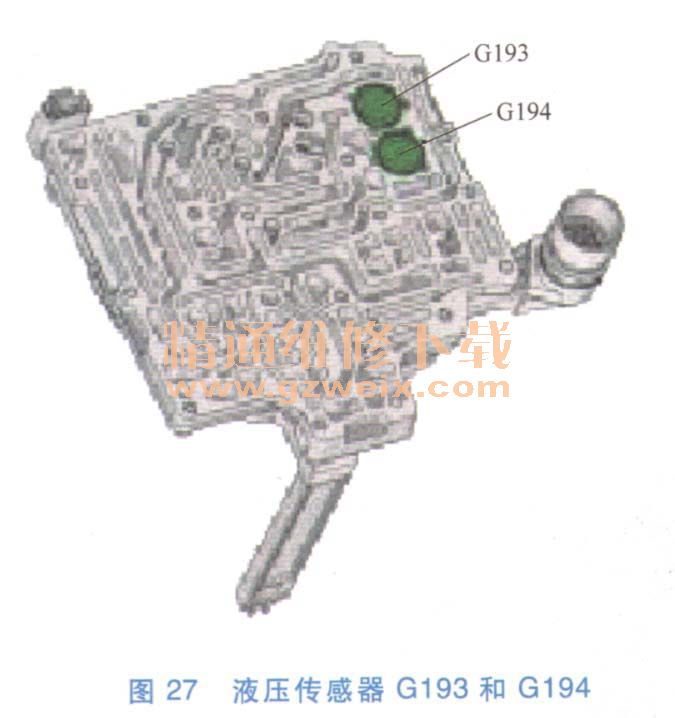

4．液压传感器G193和G194
信号作用：控制单元利用该传感器信号来识别作用于离合器K1和离合器K2的液压油压力。液压传感器G193和G194如图27所示。

    失效影响：变速器只能以2档行驶或1档和3档行驶。

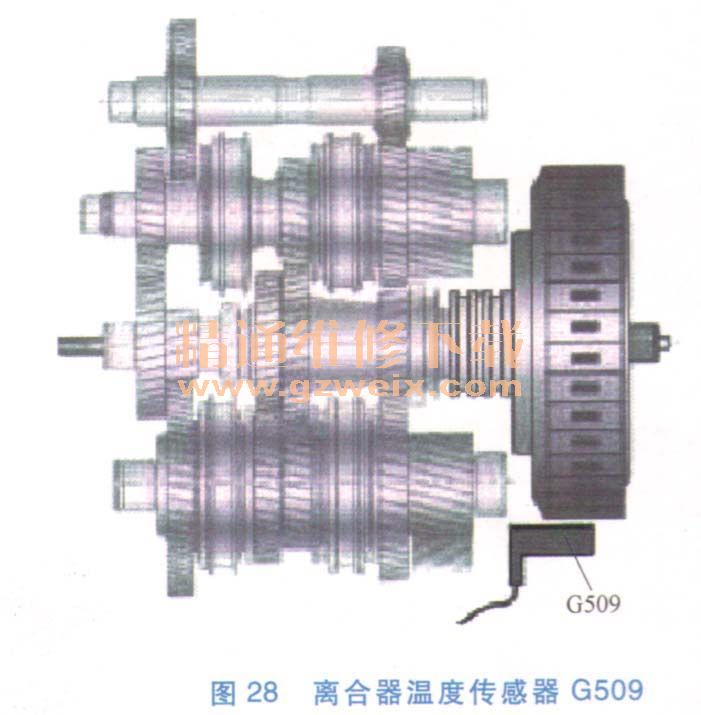

    5．离合器温度传感器G509
    信号作用：调节离合器冷却油流量和采取进一步措施，其工作温度范围为－55～180℃。离合器温度传感器G509如图28所示。

    失效影响：控制单元采用G93和G510的信号作为替代值。

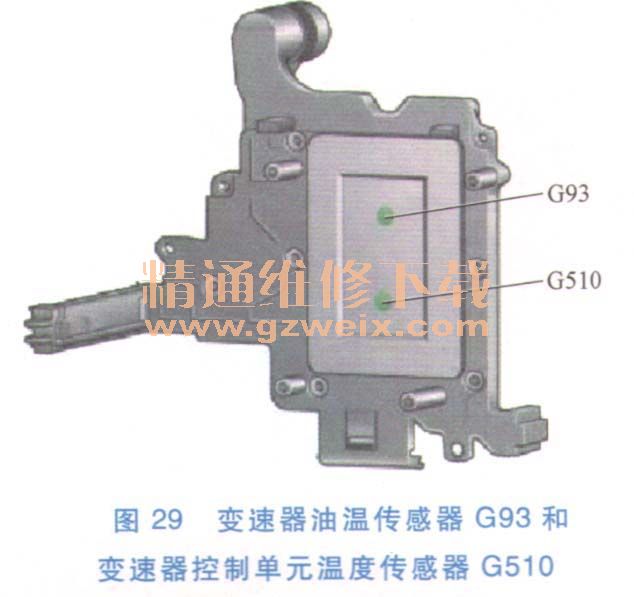

    6．变速器油温传感器G93和变速器控制单元温度传感器G510
    信号作用：监测滑阀箱温度，开始过热程序，两个传感器互相监测。变速器油温传感器G93和变速器控制单元温度传感器G510如图29所示。

    失效影响：油温超过138℃，减小发动机输出转矩；油温超过145℃，停止向离合器供油，离合器处于断开位置。

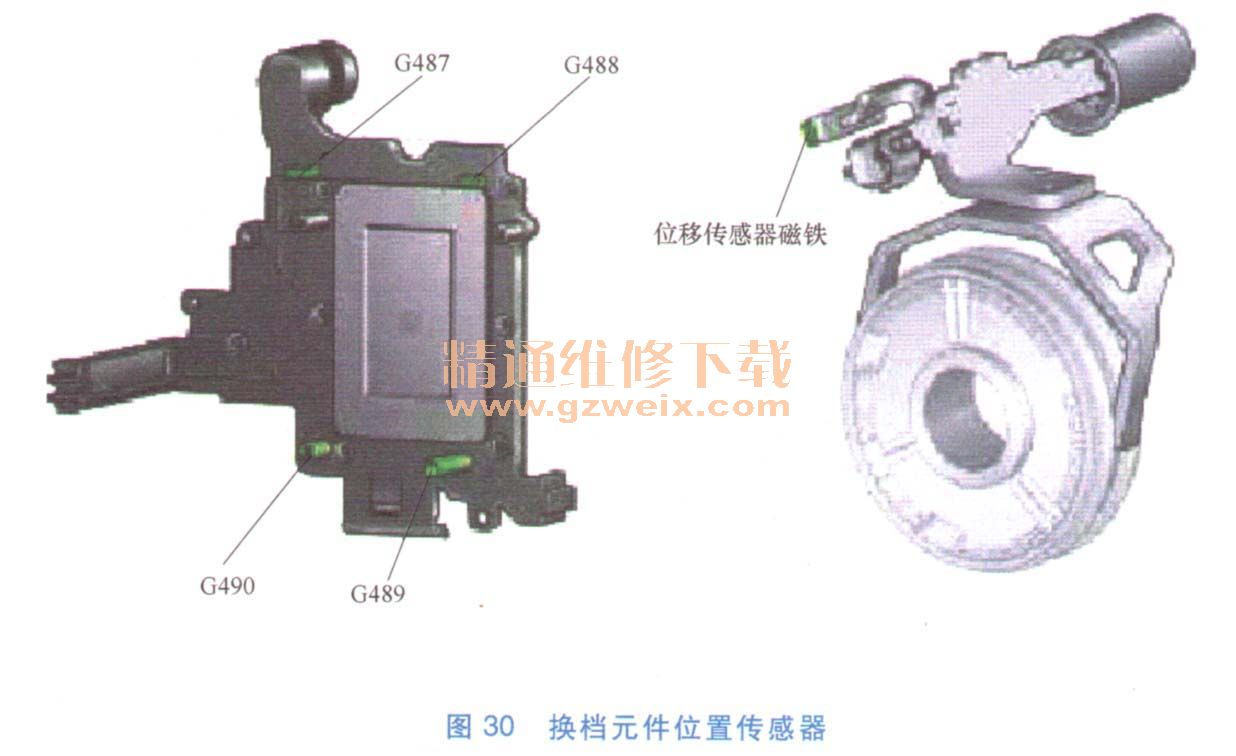

    7．换档元件位置传感器
    信号作用：识别换档拨叉的准确位置。换档元件位置传感器如图30所示。

    失效影响：相应档位无法啮合。

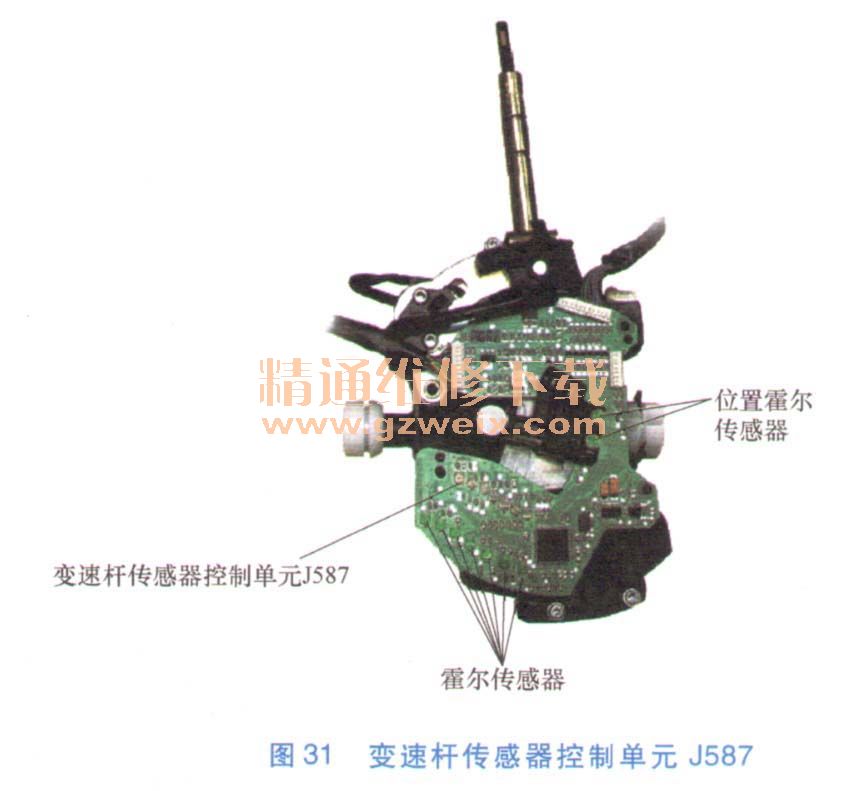

    8．变速杆传感器控制单元J587
    变速杆传感器控制单元J587通过CAN总线将档位信号传给变速器控制单元和组合仪表。变速杆传感器控制单元J587如图31所示。

关键词：双离合变速器
