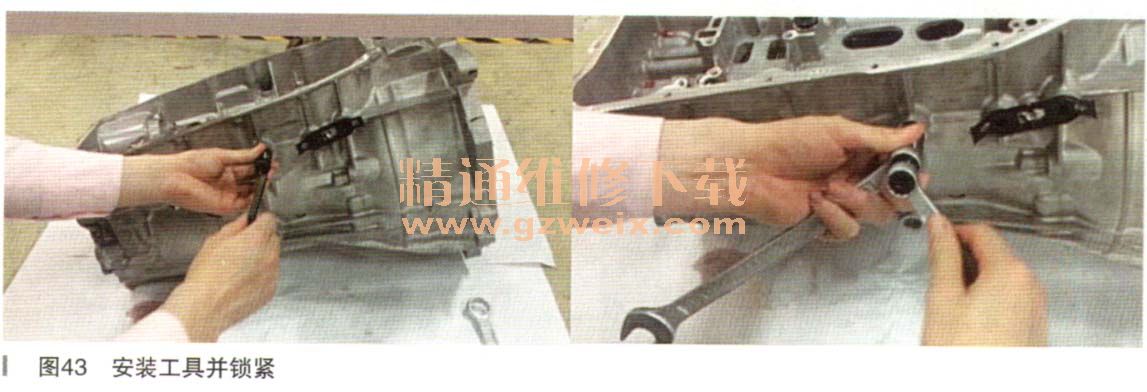

1．安装工具并锁紧（如图43所示）；

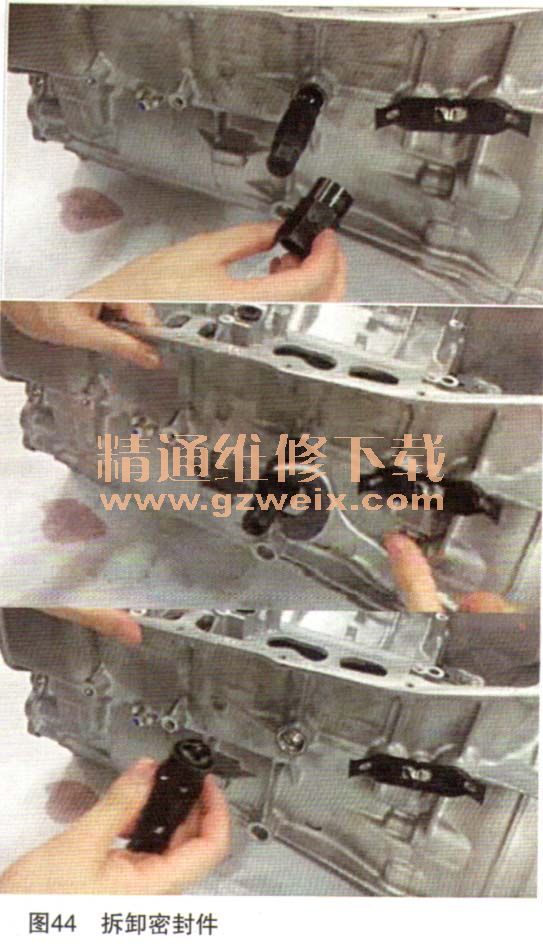

    2．安装外圈套筒，旋转并拆卸密封件（如图44所示）；

    3．安装新的密封圈（如图45所示）。

    行星齿轮部件安装：
    1．依次安装行星齿轮部件（如图46所示）；

    2．安装C2-3-4-6-8挡和C4-5-6-7-8-R挡离合器总成（如图47所示）；

    3、使用直尺和游标卡尺测量安装高度（如图48所示），正确数值应为62.78mm左右；

    4．安装轴承和调整垫片（如图49所示）；

    5．安装C1-3-5-6-7挡离合器总成；
    6．使用直尺和游标卡尺测量安装高度（如图50所示），正确数值应为6.44mm左右；

    7．安装轴承调整垫片及剩余部件（如图51所示）。
