剖析通用汽车自动变速器8L45E新技术特性(二)
来源:汽车维修技师  作者:佚名  2017-02-22 08:15:56

   8L45E自动变速器采用了3个霍耳效应型、两线速度传感器(如图18所示)。变速器控制模块采集3个速度传感器信号,来确定变速器的管路压力、换挡模式、变矩器离合器滑差转速和正确的传动比。变速器控制模块为每个传感器提供一个9V电压信号和一个低电平参考电压,转速越高,输出频率越高。

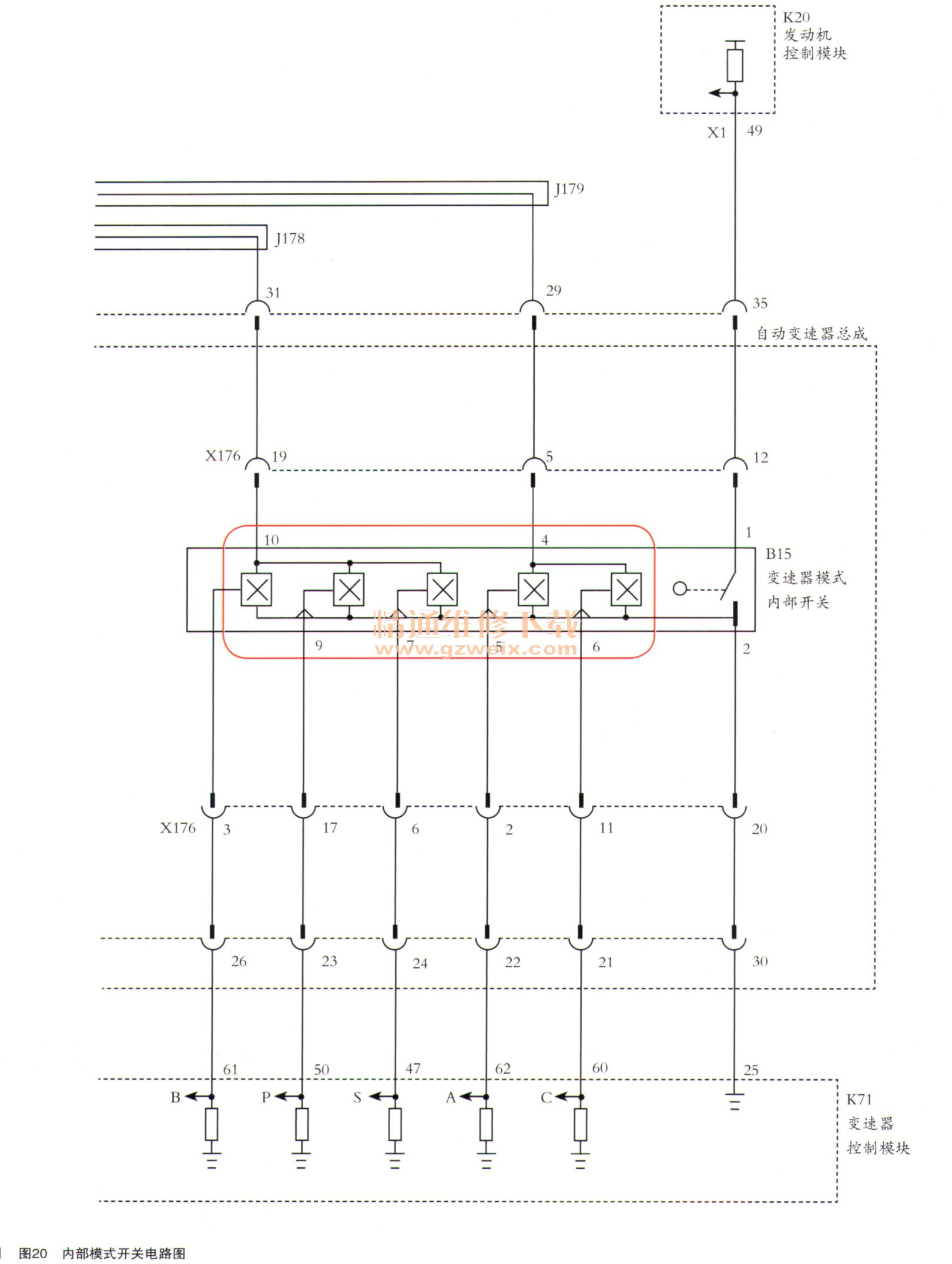

    安装在变速器的内部模式开关(如图19所示)包含有5个独立的霍耳效应开关和1个机械式触点开关。机械开关电路用于判断驻车/空挡,控制发动机启动。5个独立开关用于指示驾驶员所选的挡位。变速器控制模块为5个独立的霍耳效应开关提供9V参考电压和低电压参考信号电路(如图20所示)。

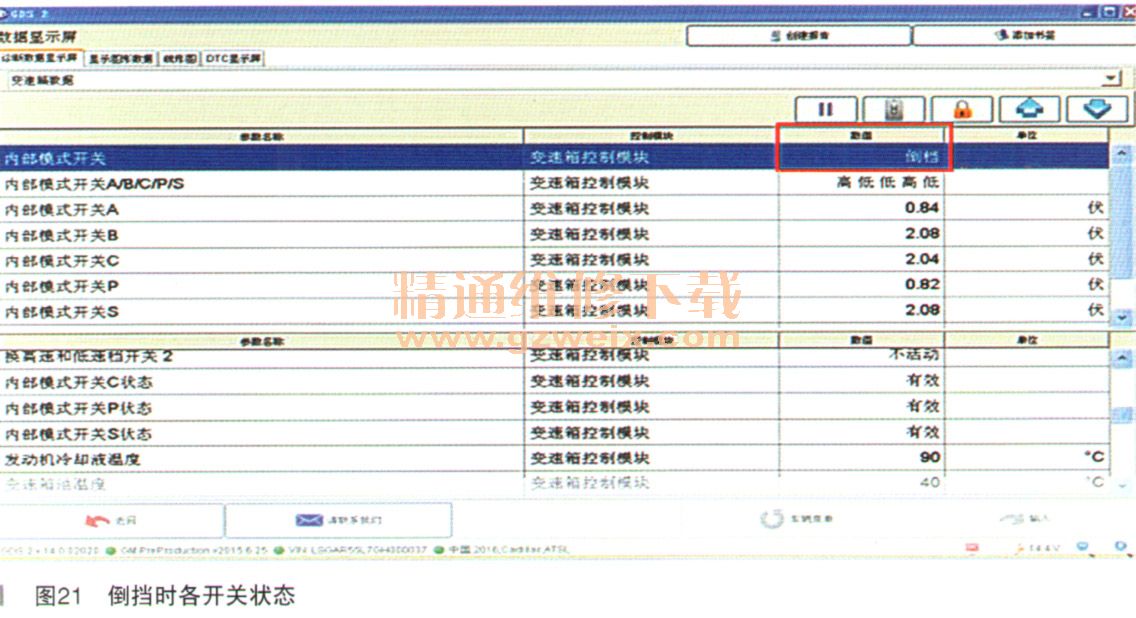

    在不同的换挡杆位置下,各个信号电路的电压读数为0.70~0.96V(指示接通)或1.68~2.38V(指示断开)。用GDS可以读取每个挡位下各个模式开关A/B/C/P/S电路的显示状态,如图21所示为倒挡时各电路状态。内部模式开关向发动机控制模块提供车辆是否处于驻车挡/空挡位置信号。

    打开点火开关,发动机控制模块向信号电路提供12V电压,换挡杆置于驻车挡或空挡时,开关闭合且信号电路上的电压降到。(如图22所示),此时允许发动机启动。此外,装配在2016款凯迪拉克ATS-L车型上的8L45E自动变速器还支持手动换挡模式。车身控制模块采取手动换挡杆或换挡拨片的信号,并通过GMLAN网络将信息传递给变速器控制模块实现换挡(如图23所示)。
