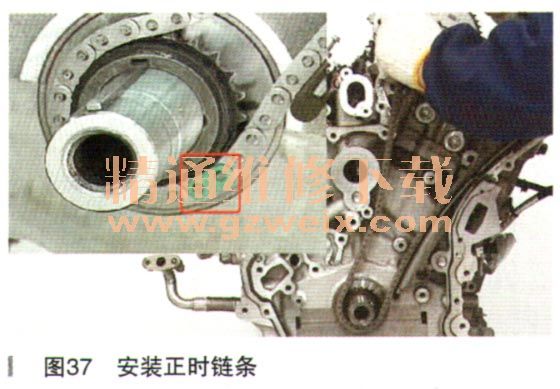

2．将正时链条连同曲轴链轮安装到曲轴上，并注意对准正时标记（如图37所示）；

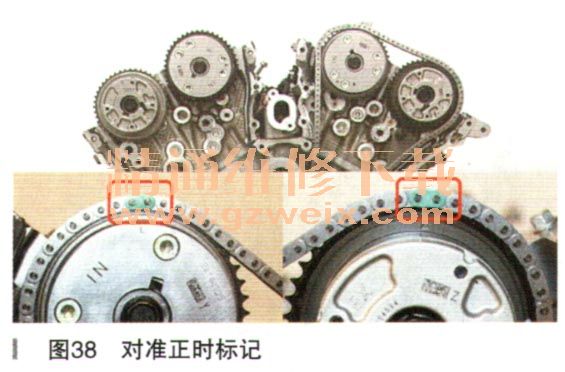

    3．用24mm的开口扳手调整凸轮轴位置，对正链条与两凸轮轴的正时标记（如图38所示）。

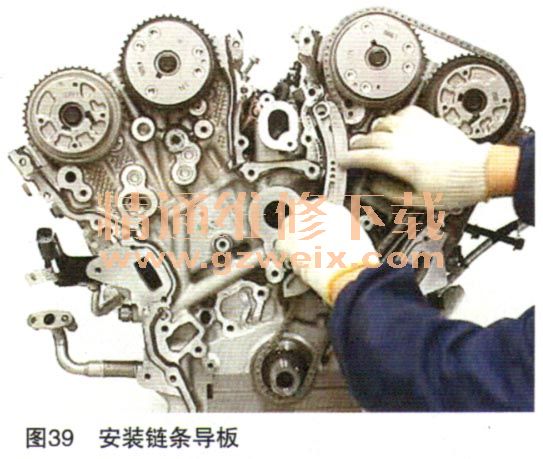

    4．安装左侧正时链条张紧器导板（如图39所示）；

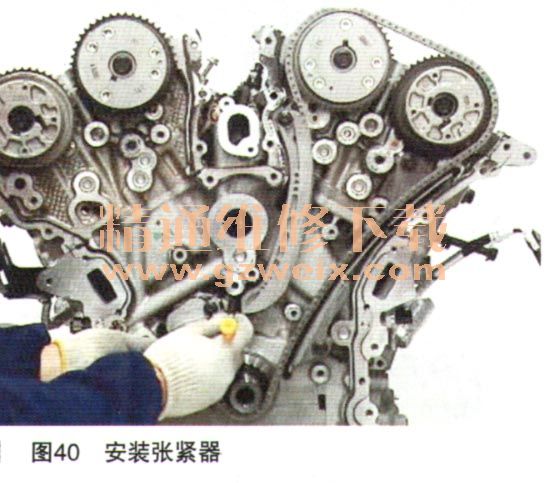

      5．安装左侧正时链条张紧器，拔下张紧器锁销（如图40所示）；

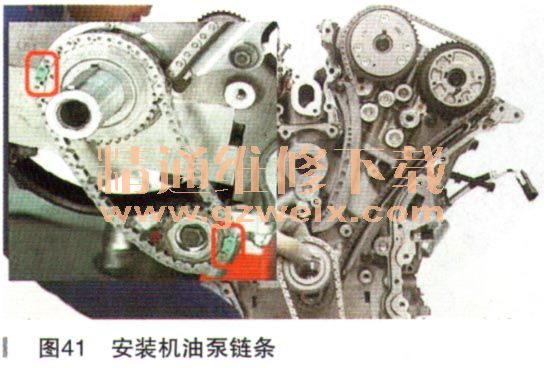

    6．将组合好的机油泵驱动链条和链轮一同安装在曲轴上，并注意校准正时标记（如图41所示）；

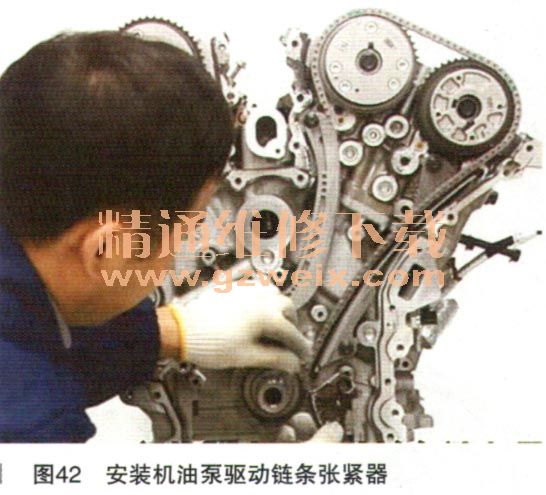

    7．安装机油泵驱动链条张紧器（如图42所示）；

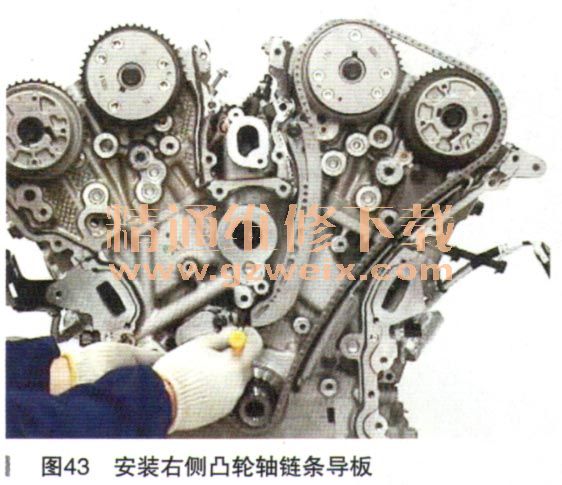

    8．安装右侧凸轮轴链条导板（如图43所示）；

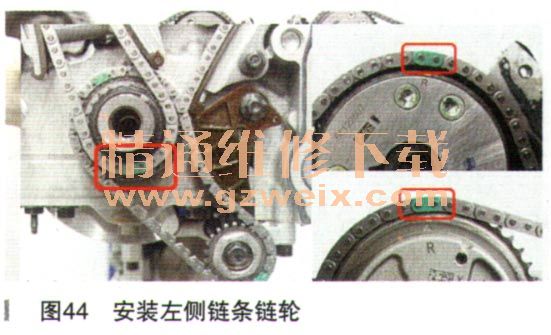

    9．采用与左侧相同的方法安装右侧凸轮轴链条和链轮，并对准正时标记（如图44所示）；

    10．安装右侧正时链条张紧器导板；

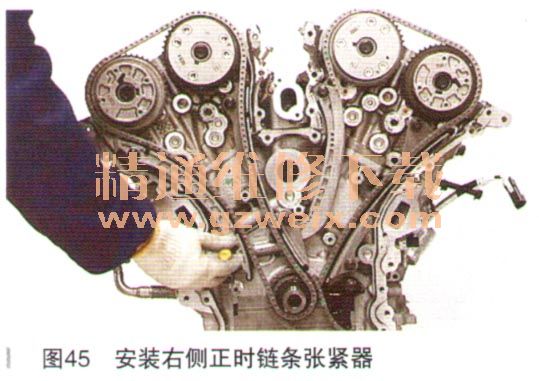

    11．安装右侧止时链条张紧器，拔下张紧器锁销（如图45所示）；

    12．检查所有正时标记是否仍然对正，正时链条安装完成。
