5．暖风空调（HVAC）模块

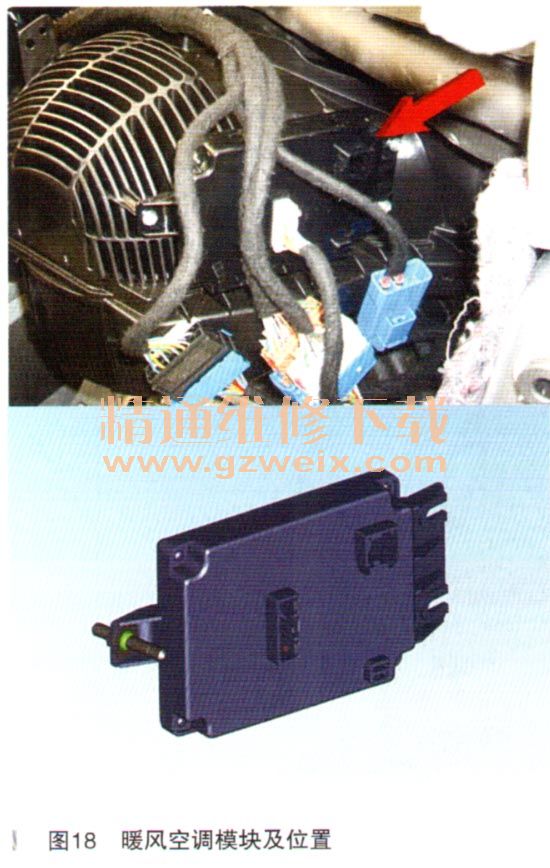

    主HVAC模块位于乘客侧的仪表板后面，安装在鼓风电机壳体上，如图18所示。该模块与CAN-I总线连接，可以实现与车辆其他节点的信息交换，并能够实现诊断功能。

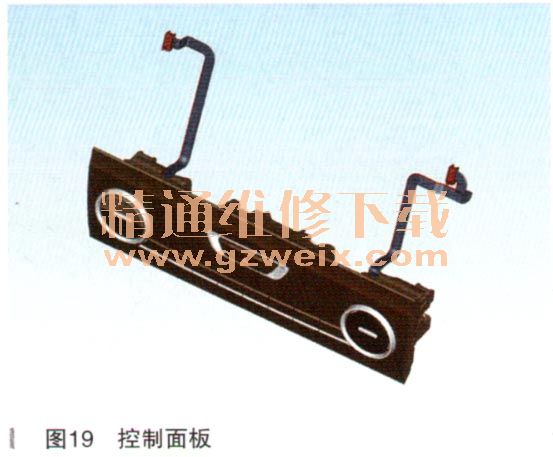

    HVAC模块向鼓风电机和各个风门执行器发送命令，并通过CAN向BCM发送打开压缩机的激活请求信号。用户可通过MTC触屏（一体式中控台）选择不同的温度和空气分配设置或通过位于显示单元下面并与ICS连接的独立控制面板选择。在这两种情况下，HVAC模块都会通过CAN接收来自ICS的命令。HVAC模块还通过继电器控制后车窗加热器和风挡玻璃喷嘴的加热功能。前HVAC控制面板与ICS触屏单元连接。该控制器为冗余控制，因为系统还接收来自触屏本身的命令。面板中还含有危险报警开关和乘客侧安全气囊取消警告灯（如适用），如图19所示。

     （ 1）后暖风空调模块（HVACR）
    后暖风空调模块（HVACR）独立控制后部空气分配单元。这个模块集成在后部暖风空调功能所使用的控制面板中。根据所选择的配置，控制面板有两个位置：在五座配置中，后暖风空调控制面板安装在前部中央扶手的后侧。在四座（选配）配置中，该控制面板安装在后部中央扶手上。与主暖风空调模块类似，HVACR模块也和CAN-1总线连接，可以实现与车上其他节点的信息交换及诊断功能。

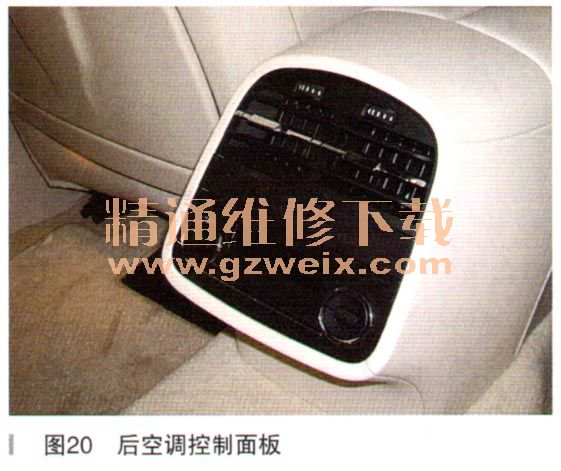

      注：后暖风空调功能也可以通过MTC触屏来进行控制。后暖风空调模块（HVACR）集成在后暖风空调控制面板中，如图20所示。
