剖析奥迪0B5变速箱工作原理及故障(二)
来源:汽车维修与保养  作者:佚名  2017-08-13 09:58:33



    6.取出离合器K1接合套(图21);

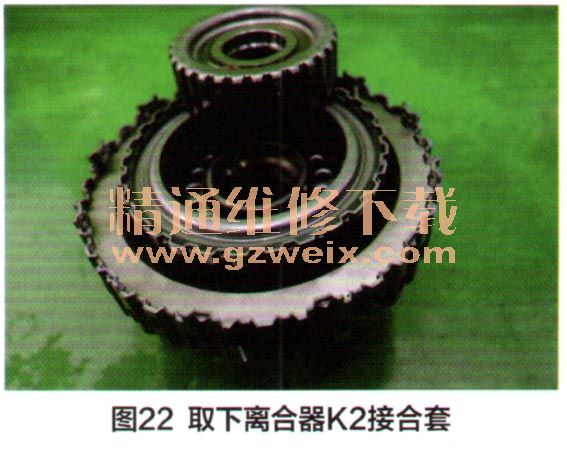

    7.取出离合器K2接合套(图22) ;

    8.使用小螺丝刀,取出K2离合器卡簧。
    离合器K1和离合器K2摩擦片可取出来,可以更换摩擦片。

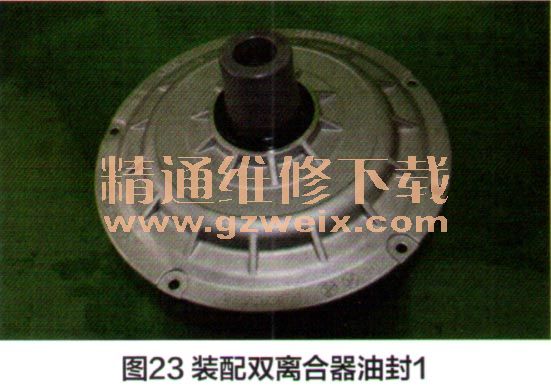

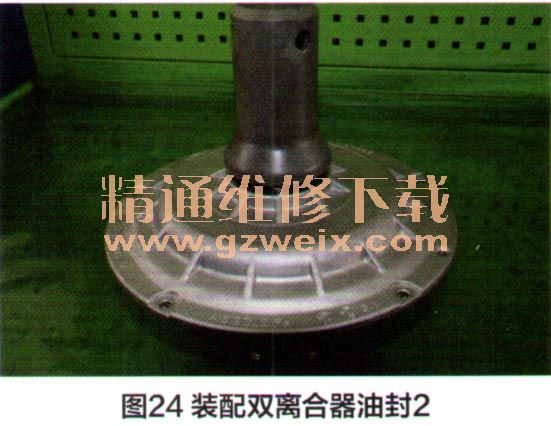

    组装双离合器总成时,需要注意双离合器油封,安装油封时,需要使用专用工具,防止油封的唇口压反,如图23和图24所示。



    机电控制单元总成是由电子控制单元、液压控制单元、选挡模块和线路板组成,如图25所示。

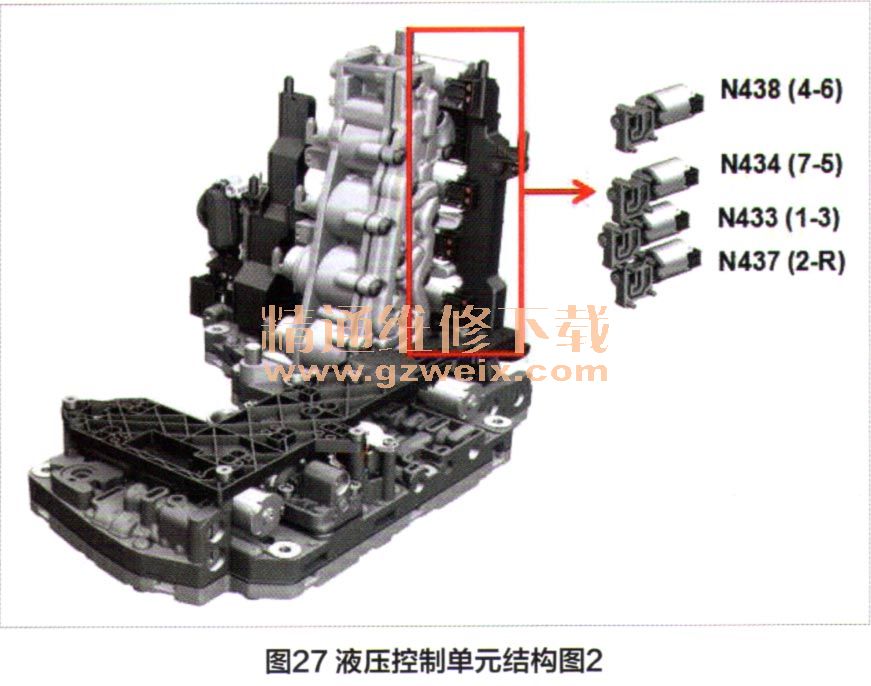

    液压控制单元有10个电磁阀、4个挡位促动器活塞和液压阀板组成,下面介绍一下门0个电磁阀在液压单元中的位置和作用,如图26和图27所示。
