N433一分变速箱」内的阀1(用于1-3挡选档);
N434一分变速箱1内的阀2(用于7-5挡选挡);
N435一分变速箱1内的阀3(用于激活离合器阀K1);
N436一分变速箱1内的阀4(用于分变速箱1内压力调节);
N437一分变速箱2内的阀1(用于2-R挡选挡);
N438一分变速箱2内的阀2(用于4-6挡选挡);
N439一分变速箱2内的阀3(用于激活离合器阀K2) ;
N440一分变速箱2内的阀4(用于分变速箱2内压力调节);
N471一冷却机油阀;
N472一主压力阀。

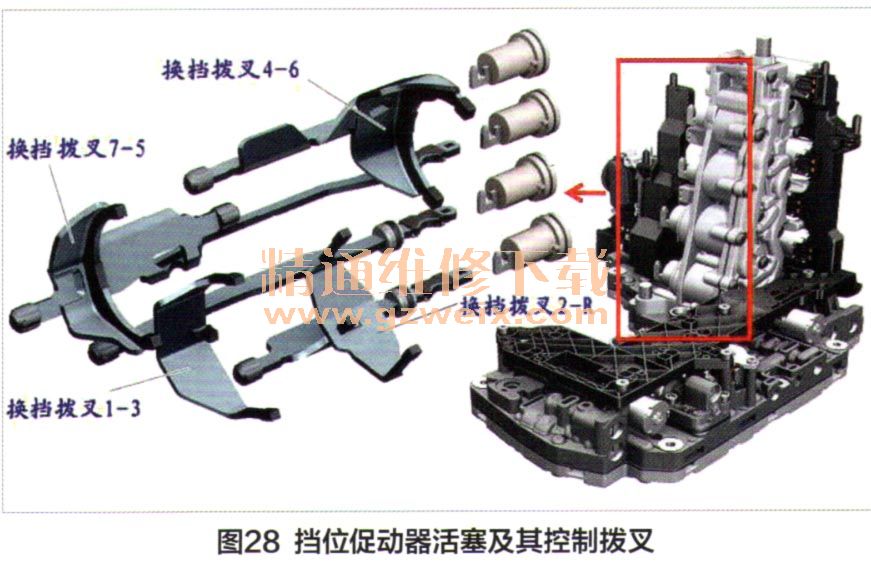

4个挡位促动器活塞,用于调节换挡拨叉位置,实现换挡的作用,如图28所示。

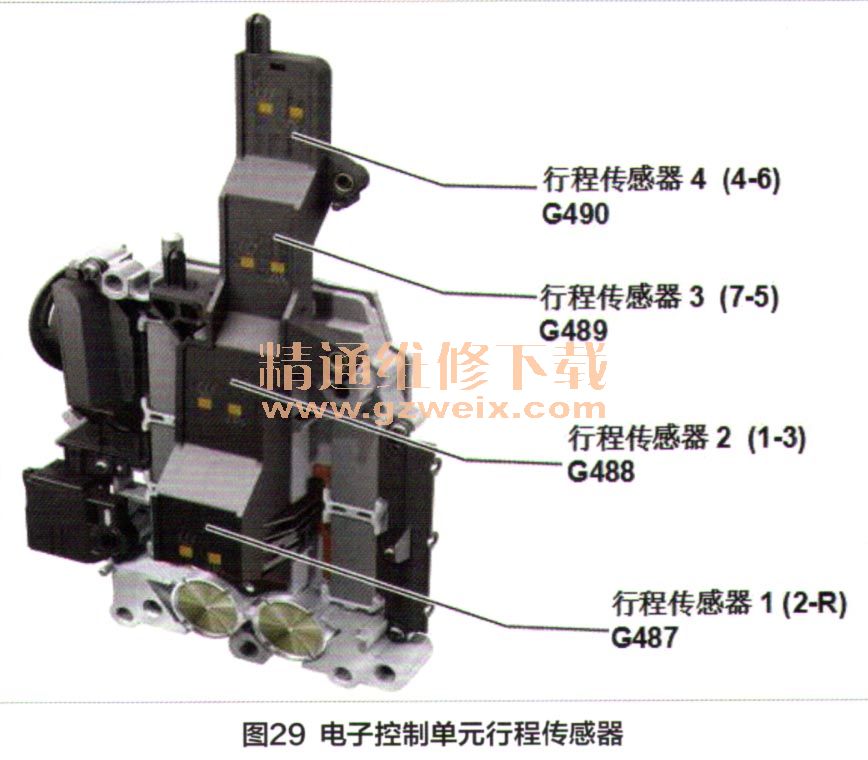

电子控制单元有4个行程传感器、2个液压传感器和控制器组成,电子控制单元是可以从机电控制单元上分开的,作为一个单独的部分。下面介绍一下电子控制单元中4个行程传感器,如图29所示。
行程传感器用于检测换挡拨叉的准确位置,保证换挡信息的准确性。如果行程传感器有故障,变速箱会进入应急模式。其中行程传感器1用于检测2挡和倒挡的位置,行程传感器2用于检测1挡和3挡的位置,行程传感器3用于检测5挡和7挡的位置,行程传感器4用于检测4挡和6挡的位置,如图30所示。

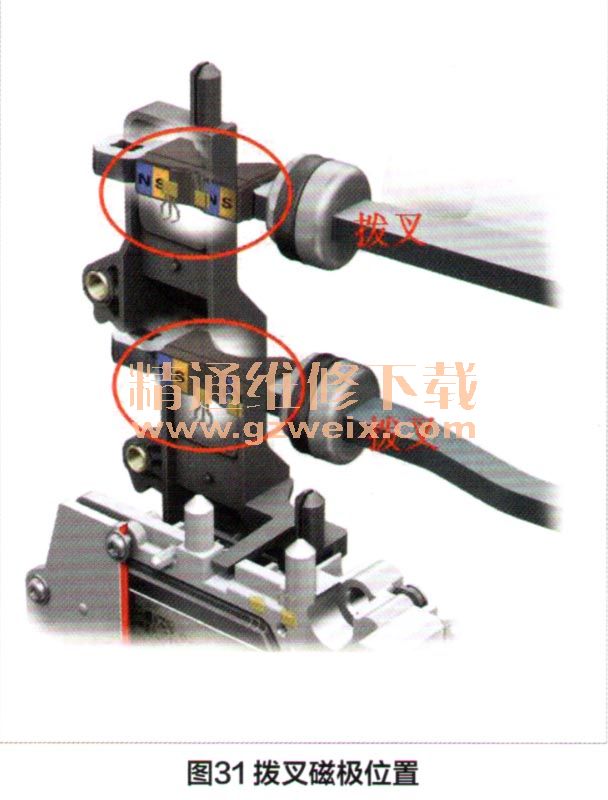

行程传感器通过检测拨叉上的N/S磁极变化得到挡位信息。如图31所示,我们在日常维修时,需要注意磁铁的磁极,如果磁铁N/S极装反,识别的挡位信息肯定是错误的。
