详解奔驰12缸发动机M279AMG技术(三)
来源:汽车维修与保养  作者:佚名  2017-09-16 08:44:14

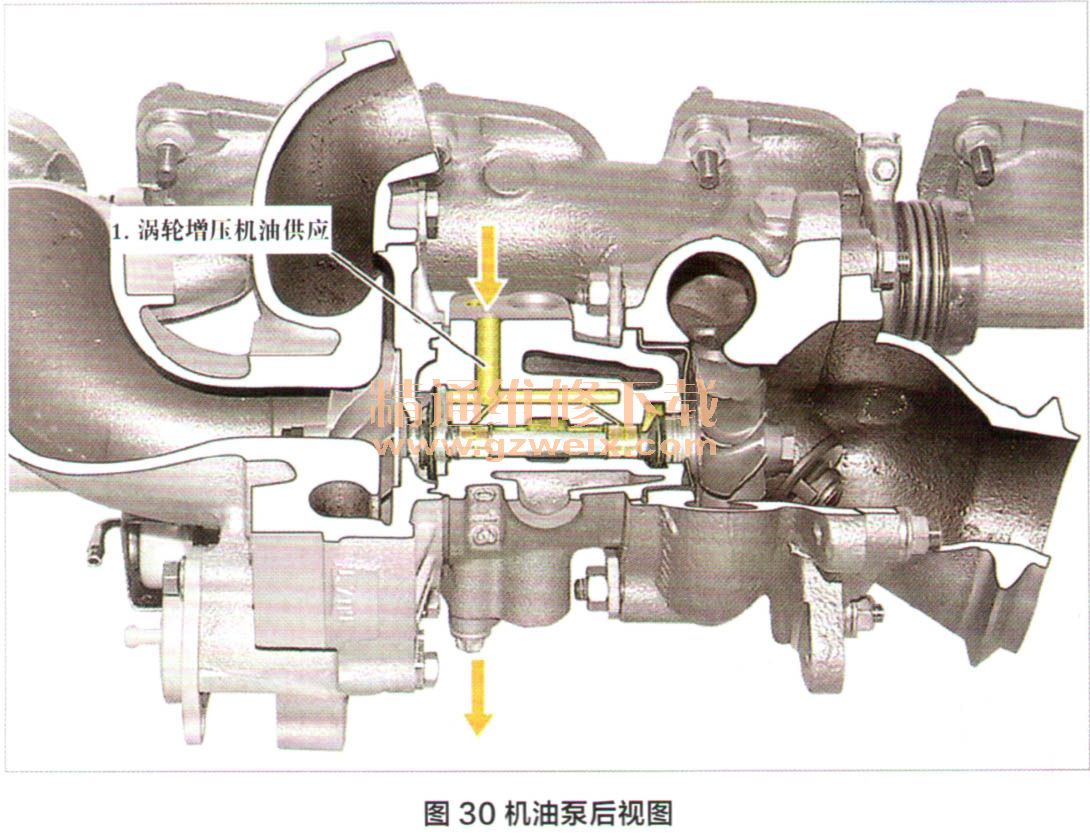

    如图30所示,除了发动机自身的润滑,机油回路还向涡轮增压器的轴、压缩机叶轮和涡轮提供润滑,机油来自曲轴箱的主油道,然后通过轴承座并被抽吸到两侧涡轮增压器,流动方向与冷却液流向相反。

    九、发动机控制
    为了对发动机进行精确控制,ME除了读取各传感器的信号,还通过CAN网络获取相应的数据,据此促动各执行器,整个过程可通过图31、32来理解。



    图中箭头代表控制方向或信号传输方向,CAN总线由两条平行的导线组成,具有双向性,既能传输又能接收信息,不同CAN网络之间的通信需要借助中央网关N10/1来完成,即N10/1确定信号优先权和转换CAN信号类型。这样,分析框图为ME综合读取各传感器和CAN信号,然后做出相应的控制,并将信号传送至CAN网络。如:ME接收到N73传来的启动信号后,促动点火线圈和喷油嘴等工作;同时,又将转速等信号传送给A1,从而在仪表中显示。此外,图中还有LIN线传输,与CAN线一样具有双向性,不同的是LIN线是单线的。

    相关资料:2017年4月奔驰维修系统WIS
